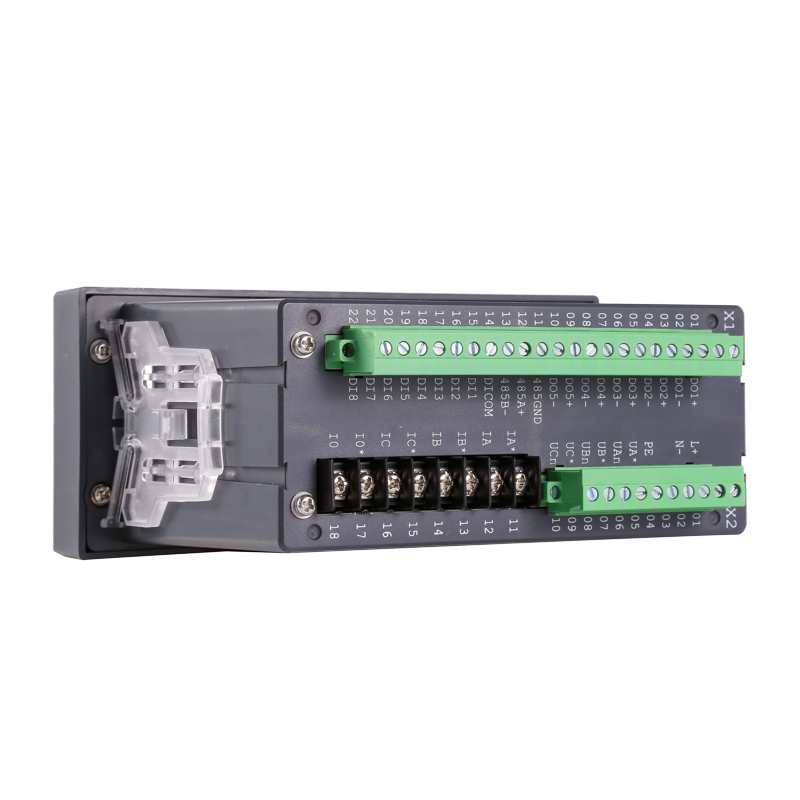

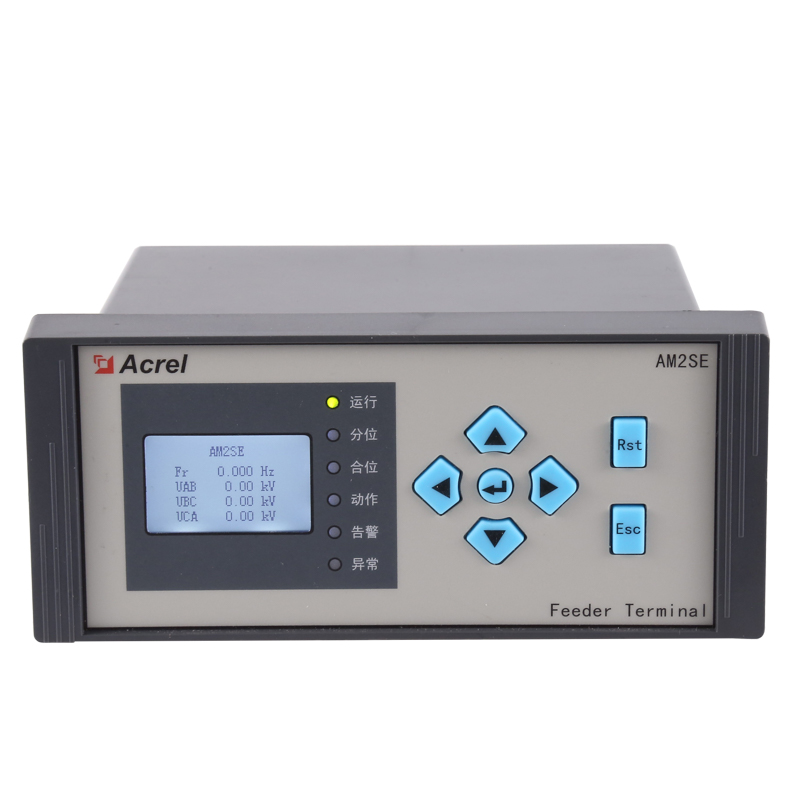

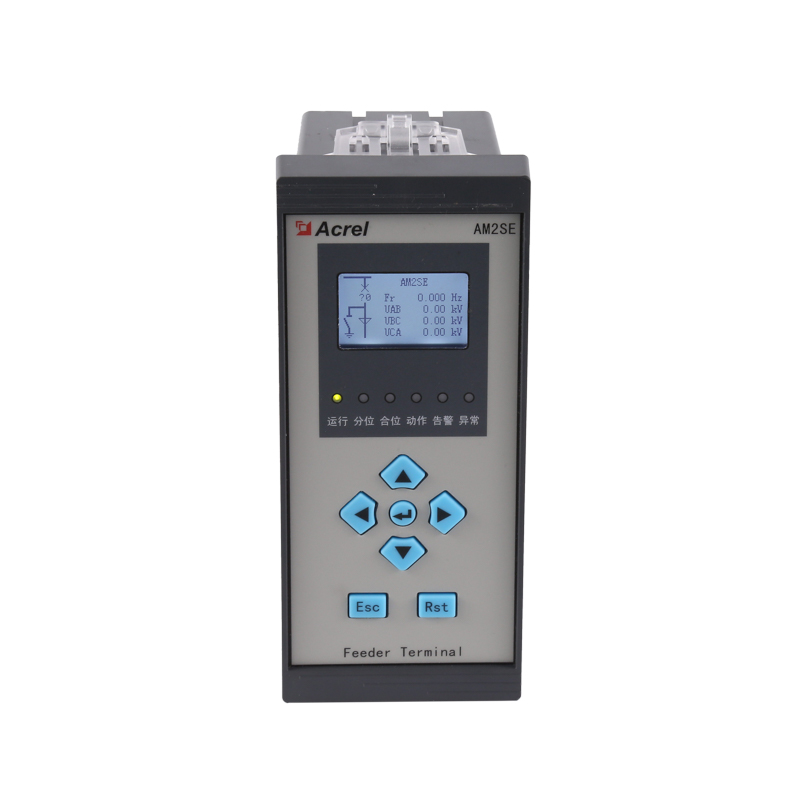

Przekaźnik zabezpieczający AM2SE dla średniego napięcia 10kV

Programowalne wejścia cyfrowe

Pasuje do jednostki głównej Ring

8 DI i 5 DO

4 prąd wejściowy i 3 napięcie wejściowe

Rejestrator usterek

ANSI 50N/51/51N/46/49F/27/59N...

Skontaktuj się z nami
PRZEDV: Trójfazowy licznik energii z certyfikatem UL o wysokiej dokładności i klasie 0,2 S AC
DALEJ: Trójfazowy programowalny licznik energii montowany na panelu

+86-18702106858 / +86-21-69156352

[email protected]

  • Opisz

  • Przekaźnik zabezpieczeniowy Acrel AM2SE to wysoce elastyczne rozwiązanie przeznaczone do zastosowań średniego napięcia (10 kV). Charakteryzuje się modułową konstrukcją z programowalnymi wejściami cyfrowymi (8 DI i 5 DO), dzięki czemu idealnie nadaje się do jednostek głównych pierścieniowych i rozdzielnic średniego napięcia. Przekaźnik obsługuje 4 prądy wejściowe i 3 napięcia wejściowe, zapewniając elastyczność dla różnych scenariuszy ochrony linii zasilających.

    Wyposażony w zaawansowane funkcje zabezpieczające, AM2SE jest zgodny ze standardami ANSI, w tym 50N, 51, 51N, 46, 49F, 27 i 59N. Zawiera rejestrator usterek umożliwiający szczegółową analizę zdarzeń, zwiększający niezawodność systemu i efektywność konserwacji.

    Przekaźnik oferuje wszechstronne opcje komunikacji z obsługą protokołów Modbus-RTU/TCP i IEC 60870-5-103. Jego wydajny procesor zapewnia wydajne przetwarzanie danych i integrację z nowoczesnymi systemami zasilania. Dodatkowo AM2SE zapewnia łączność USB dla łatwej konfiguracji i programowalne wyjścia 4-20mA DC do transmisji sygnału analogowego.

    Dzięki solidnej konstrukcji i bogatemu zestawowi funkcji przekaźnik zabezpieczeniowy AM2SE jest niezawodnym wyborem do zabezpieczania sieci średniego napięcia, zapewniając wydajną i bezpieczną dystrybucję energii.

  • Dane techniczne
  • Parametry techniczne Wartość
    Wejście Połączenie Jednofazowe – 2-przewodowe, 3-fazowe – 3-przewodowe, 3-fazowe – 4-przewodowe
    Częstotliwość 45-65 Hz
    Napięcie Ocena:
    jednofazowe: AC 100 V, 400 V
    Trójfazowe: AC 3×57,7 V/100 V (100 V), 3×220 V/380 V (400 V), 3×380 V/660 V (660 V) (tylko rozmiar 96)
    Przeciążenie: 1,2-krotna wartość znamionowa (ciągła): 2-krotna wartość znamionowa przez 1 sekundę
    Pobór mocy: < 0,5 VA
    Aktualny Ocena: AC IA、5A
    Przeciążenie: 1,2-krotna ocena (ciągła); 10-krotna ocena przez 1 sekundę
    Pobór mocy: < 0,5 VA
    Wyjście Energia elektryczna Wyjście mode:open-collector photo-coupler pulse
    Stała impulsu: 10000imp/kWh (ustawiana), szczegółowe informacje można znaleźć na schemacie połączeń;
    Komunikacja Port RS485, protokół Modbus -RTU, protokół DLT645 (wersje 07 i 97),
    szybkość transmisji 1200 ~ 38400
    Funkcja Wejście przełączające Wejście ze stykiem bezpotencjałowym, wbudowany zasilacz; jeśli model to KA, aktywne jest napięcie AC 220 V.
    Wyjście przełączające Wyjście mode: Relay normally open contact output
    Obciążalność styków: AC 250 V/3 A, DC 30 V/3 A
    Wyjście analogowe 4 - 20 mA
    Klasa dokładności Częstotliwość:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Zasilanie AC/DC 85-265 V lub DC24V（±20%）lub DC48V(±20%)
    pobór mocy ≤10VA
    Bezpieczeństwo Napięcie wytrzymywane o częstotliwości sieciowej Pomiędzy zasilaniem//wyjściem przełączającym// wejściem prądowym//wejściem napięcia a transmisją// komunikacją //wyjściem impulsowym//wejściem przełączającym AC 2 kV 1min;
    Pomiędzy Zasilaniem, wyjściem przełączającym, wejściem prądowym, wejściem napięciowym AC 2 kV 1min;
    Pomiędzy transmisją, komunikacją, wyjściem impulsowym, wejściem przełączającym AC 1kV 1 min;
    Rezystancja izolacji Wejście、Output end to machine enclosure >100MΩ
    Środowisko Temperatura praca: -25°C~ 65°C przechowywanie: -40°C ~ 80°C
    Wilgotność ≤93%RH Bez kondensacji
    Wysokość ≤2500m

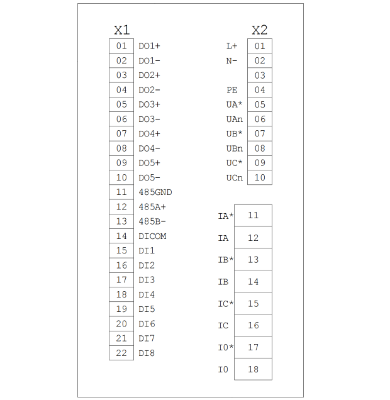

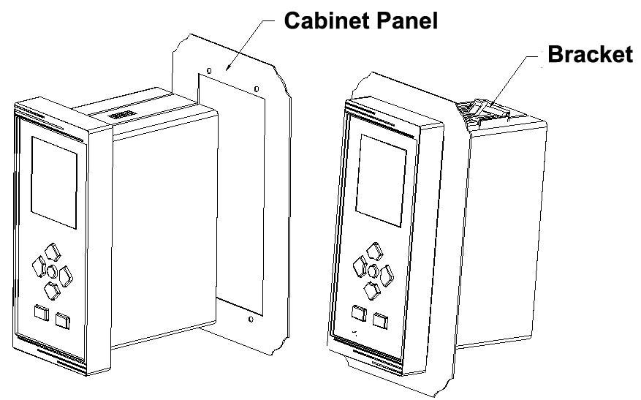

  • Wymiary i schemat połączeń

  • Scenariusz zastosowania

  • Rozwiązanie do monitorowania zasilania

  • Aplikacja dotycząca miejsca pracy
