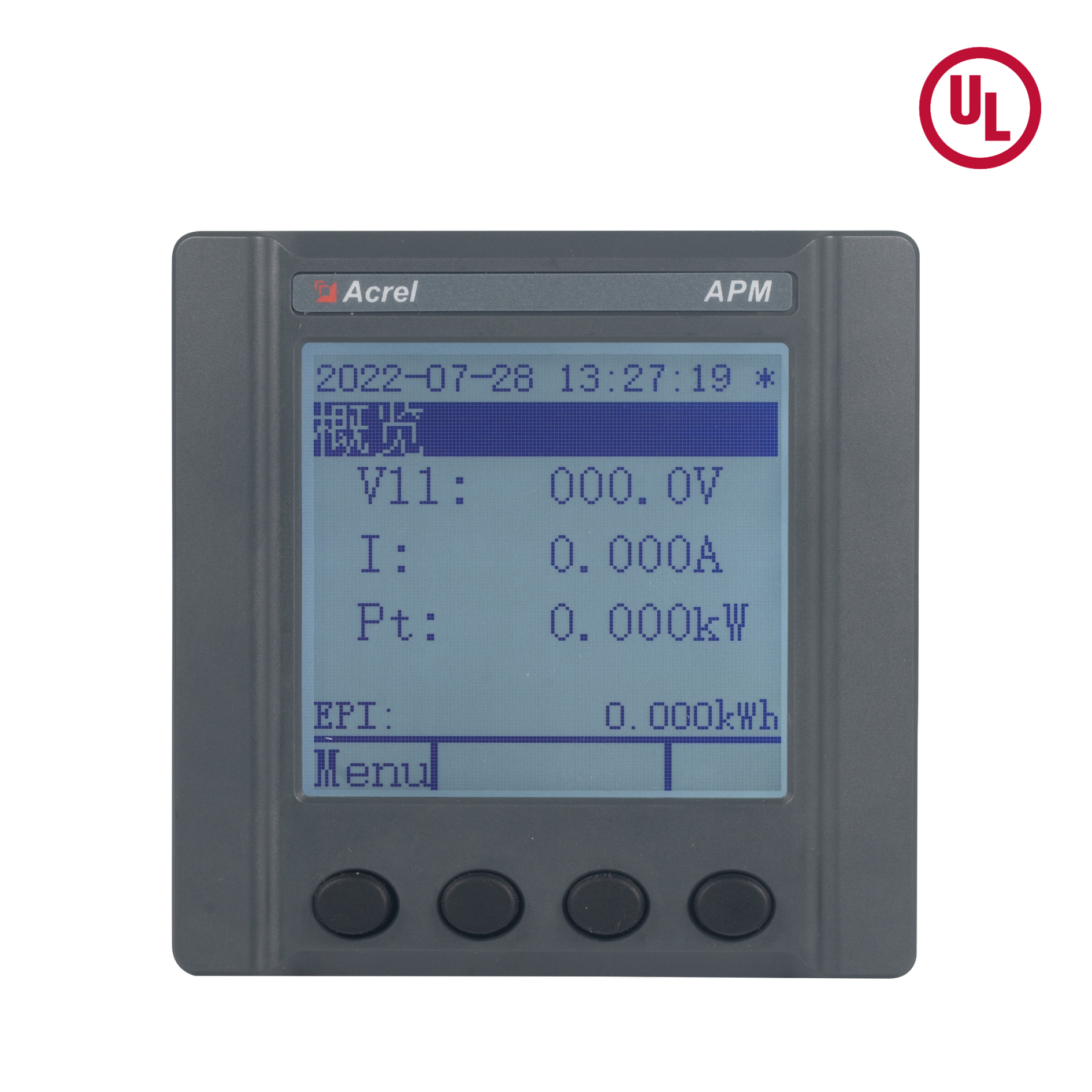

Certyfikat UL
Pomiar trójfazowy prądu przemiennego
Opcjonalna instalacja na szynie DIN lub panelu
4DI/2DO
2-63-cia harmoniczna
Komunikacja RS485
Komunikacja CE Opcjonalna
+86-18702106858 / +86-21-69156352

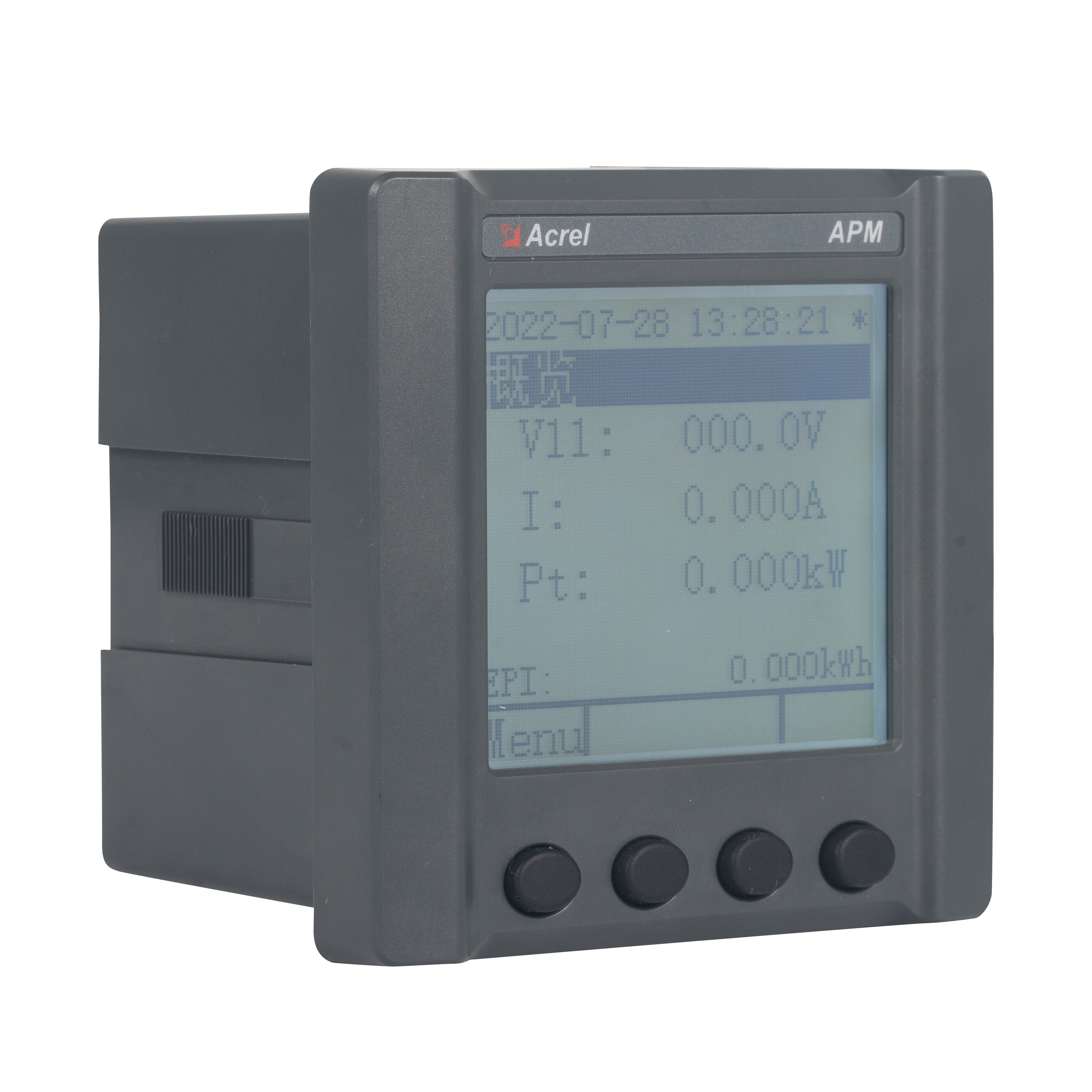

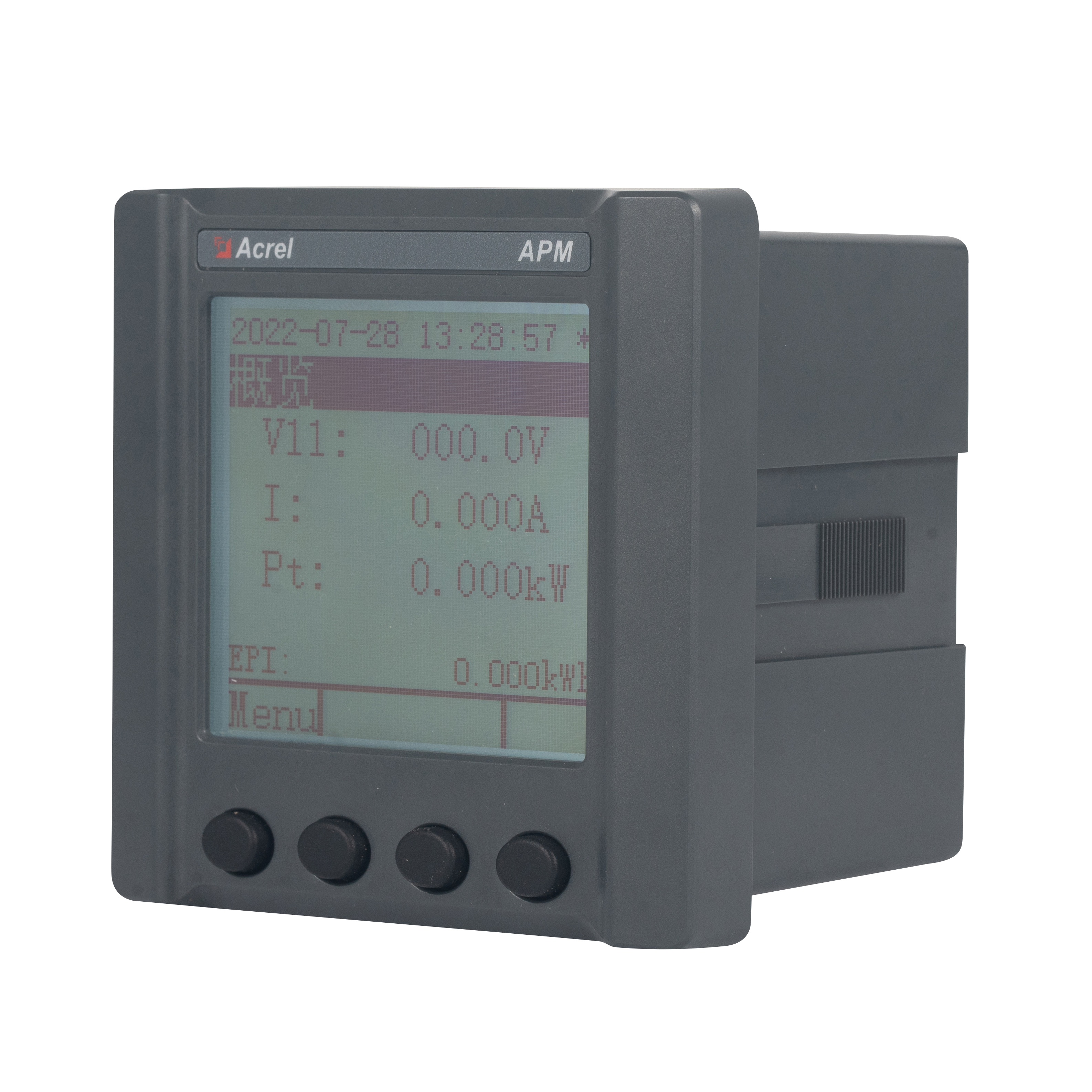

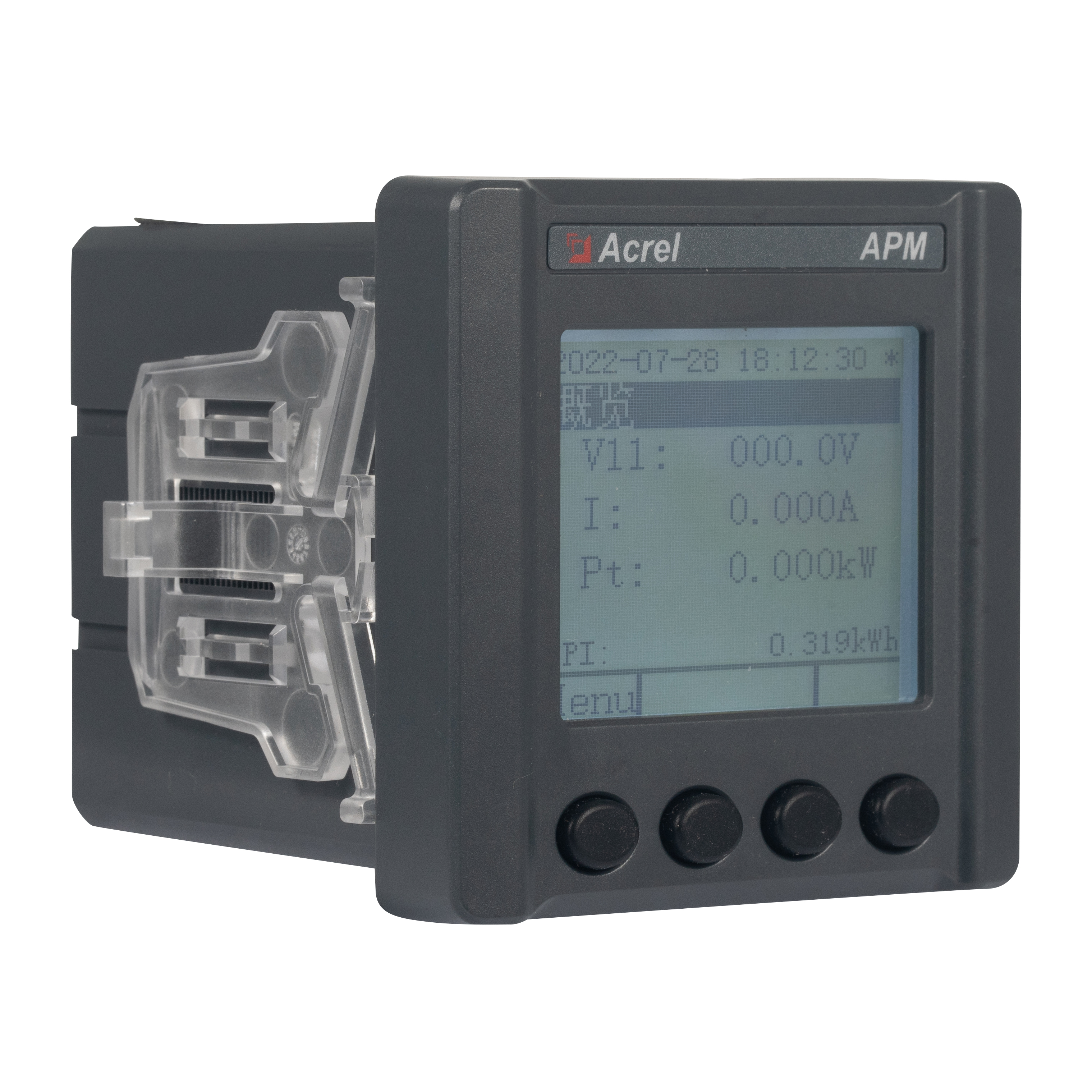

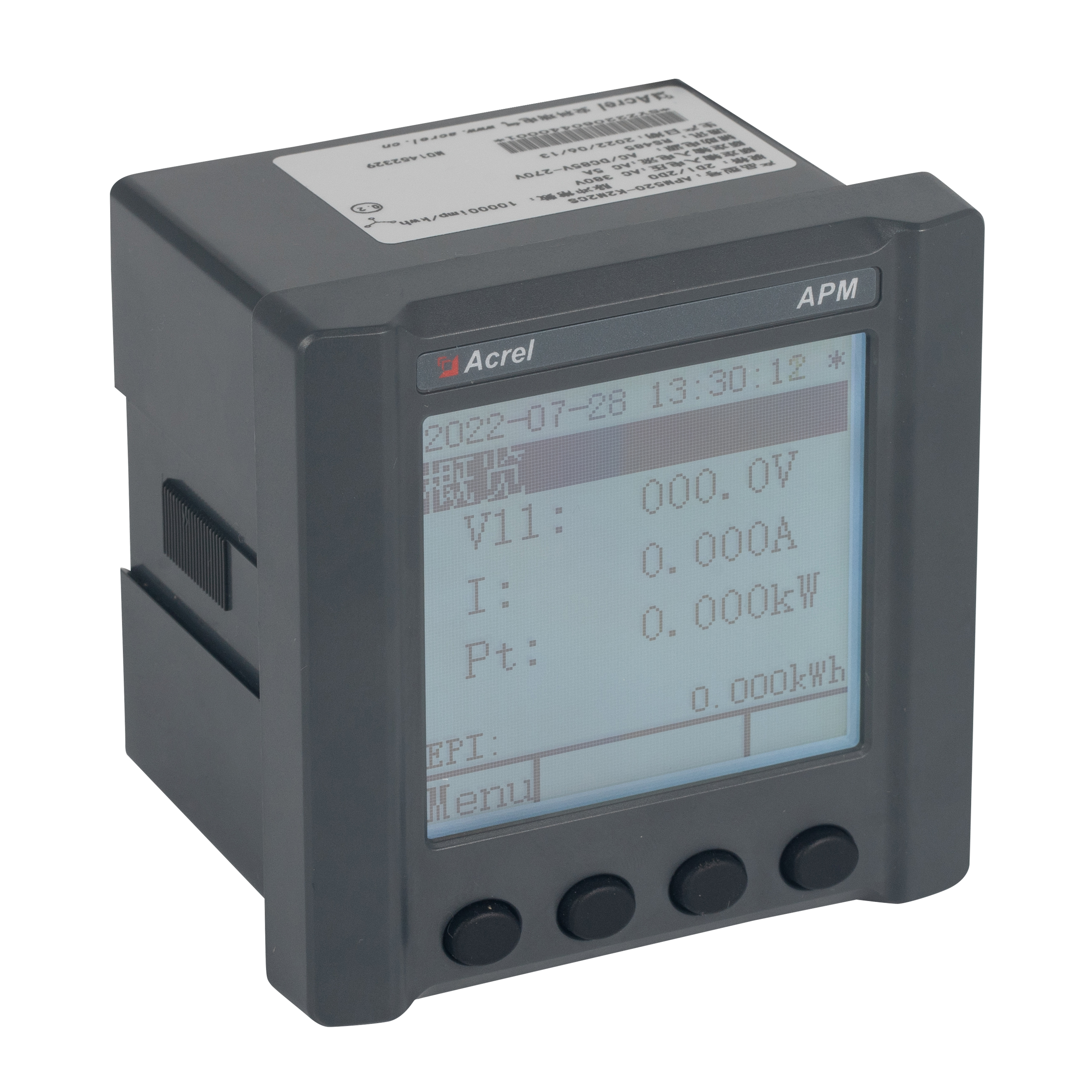

Miernik mocy sieci APM521 (zwany dalej miernikiem) został zaprojektowany zgodnie z międzynarodowymi normami IEC i obejmuje pełny pomiar ilości energii elektrycznej, statystyki energii, analizę jakości energii, funkcje rejestrowania zdarzeń i możliwości komunikacji sieciowej. Służy przede wszystkim do kompleksowego monitorowania jakości zasilania w sieciach elektroenergetycznych. Ta seria mierników wyposażona jest w moduły DI/DO i moduły AO, które oferują bogactwo funkcji, pozwalających na elastyczną realizację pełnego pomiaru wielkości elektrycznej i monitorowania stanów przełączników w obwodach elektrycznych.
Funkcje:
| Zmierzone parametry | Całkowity pomiar elektryczny |
| Energia czterokwadrantowa, Czterokwadrantowa energia bierna bierna, Energia elektryczna w fazie rozdzielonej, Energia pozorna, Energia wielotaryfowa | |
| Wyjście impulsowe | Całkowita moc czynna, całkowita moc bierna, energia elektryczna wyjściowa impulsu |
| Popyt | Prąd trójfazowy, moc czynna, moc bierna, zapotrzebowanie na moc pozorną w czasie rzeczywistym i zapotrzebowanie maksymalne (wraz ze znacznikiem czasu), maksymalne zapotrzebowanie z ostatniego miesiąca (wraz ze znacznikiem czasu). |
| Statystyki wartości ekstremalnych | Prąd, napięcie sieciowe, napięcie fazowe, moc czynna, moc bierna i inne parametry elektryczne Wartości ekstremalne bieżącego i poprzedniego miesiąca (wraz ze znacznikami czasu) |
| Jakość zasilania | Asymetria prądu, napięcia sieciowego, napięcia fazowego |
| Kąt fazowy napięcia, kąt fazowy prądu | |
| Całkowita (nieparzysta, parzysta) zawartość harmonicznych napięcia i prądu | |
| Zawartość harmonicznych napięcia i prądu (2-63 razy) | |
| Współczynnik szczytowy napięcia | |
| Współczynnik przebiegu telefonicznego | |
| Aktualny współczynnik K | |
| Wektor | |
| Przebieg napięcia i prądu | |
| Podstawowe napięcie, prąd i współczynnik mocy | |
| Odchylenie napięcia, odchylenie częstotliwości | |
| Napięcie składowej dodatniej, napięcie składowej przeciwnej, napięcie składowej zerowej | |
| Dodatnia - prąd sekwencji, ujemna - prąd sekwencji, zero - prąd sekwencji | |
| Zamrożona energia elektryczna | Energia elektryczna zamrożona 24 godziny na dobę, Energia elektryczna zamrożona 31 dni, Energia elektryczna zamrożona w grudniu, Energia elektryczna zamrożona regularnie w czasie |
| Rejestrowanie zdarzeń | Rekordy DIDO, które mogą rejestrować ostatnie 128 rekordów DID |
| Rejestrowanie alarmów | Można zapisać 128 ostatnich zapisów alarmów |
| Komunikacja | Modbus - protokół RTU, ustawa DL/T 645-2007 |
| Funkcje opcjonalne | 4-kanałowe wejście cyfrowe i 2-kanałowe wyjście cyfrowe |
| 2 kanały wyjścia analogowego, 4-20mA | |
| Rozbuduj drugi kanał komunikacyjny RS485 o protokół Modbus - RTU | |
| Rozszerz komunikację Ethernet o protokół MODBUS-TCP, protokół FTP |
| Przedmiot | Parametry wydajności | |||
| Napięcie | Napięcie znamionowe (ul, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Napięcie znamionowe （CPA） | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100 V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Przeciążenie | Ocena 1,2-krotna (ciągła) | |||
| 2-krotność wartości znamionowej przez 1 sekundę | ||||
| Zużycie energii | <1VA | |||
| Klasa dokładności | Błąd ±0,2% | |||
| Aktualny | Prąd znamionowy (UL, CE) | 1A, 5A | ||
| Prąd znamionowy （CPA） | 0,015-0,075 (6) A (energia czynna) | |||
| 3X1(6)A (energia bierna) | ||||
| Przeciążenie | Ocena 1,2-krotna (ciągła) | |||
| 10-krotność wartości znamionowej przez 1 sekundę | ||||
| Zużycie energii | <0,2 VA | |||
| Klasa dokładności | Błąd ±0,2% | |||
| Moc | Moc czynna, bierna, pozorna, błąd ±0,2% | |||
| Częstotliwość sieci | UL, CE | 50 Hz/60 Hz, błąd ±0,2% | ||
| CPA | 50 Hz, błąd ± 0,2% | |||
| Wskaźnik odpowiedzi | ≤200ms (napięcie, prąd, moc) | |||
| ≤1s (energia elektryczna) | ||||
| Kategoria pomiaru | 66ULN(+20%) 115ULL(+20%) KOTⅢ | |||
| 230ULN(+20%) 400ULL(+20%) KOTⅢ | ||||
| 277ULN(+20%) 480ULL(+20%) KOTⅢ | ||||
| 400ULN(+20%) 690ULL(+20%) KOTⅡ | ||||
| Pomiar | Energia elektryczna | Energia czynna: klasa D (0,2 S) | ||
| Energia bierna (klasa dokładności 2) | ||||
| Zasilanie pomocnicze | AC/DC 85-300 V | |||
| Zużycie energii≤4W、10VA | ||||
| Kompatybilność elektromagnetyczna | IV klasa odporności na wyładowania elektrostatyczne | |||
| Klasa IV odporności na krótkotrwałe wybuchy elektryczne | ||||
| Odporność na przepięcia (wstrząsy) Klasa IV | ||||
| Bezpieczeństwo | Moc frequency withstand voltage | Pomiędzy komunikacją a wejściem sygnału, AC4kV 1min | ||
| Rezystancja izolacji | Zaciski wejściowe i wyjściowe do obudowy >500MΩ | |||
| Komunikacja | Interfejs i protokół komunikacyjny | Interfejs RS485, protokół Modbus RTU | ||
| Komunikacja address range | Modbus RTU: 1 ~ 247; | |||
| Szybkość transmisji | Obsługa 1200bps-38400bps | |||
| Środowisko | Temperatura robocza | -40 ℃ ~ 70 ℃ | ||
| Temperatura przechowywania | -40 ℃ ~ 80 ℃ | |||
| Wilgotność względna | ≤95% (bez kondensacji) | |||
| Wysokość | ≥2000m，≤5000mMa zastosowanie wyłącznie do zasilaczy o zakresie napięć AC/DC 85-265V i napięciach poniżej 277/480V. | |||
| Środowisko instalacyjne | Do użytku w pomieszczeniach (suche miejsce) | |||
| Ocena IP | IP54 (panel przedni), IP30 (korpus) | |||
| Stopień zanieczyszczenia | Klasa 2 | |||
| Kategorie przepięć | OVC III | |||
| Norma odniesienia | UL | CAN/CSA C22.2 NR 61010-1-12 | ||
| UL61010-1 | ||||
| CSA C22.2 nr 61010-2-030 | ||||
| UL61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
