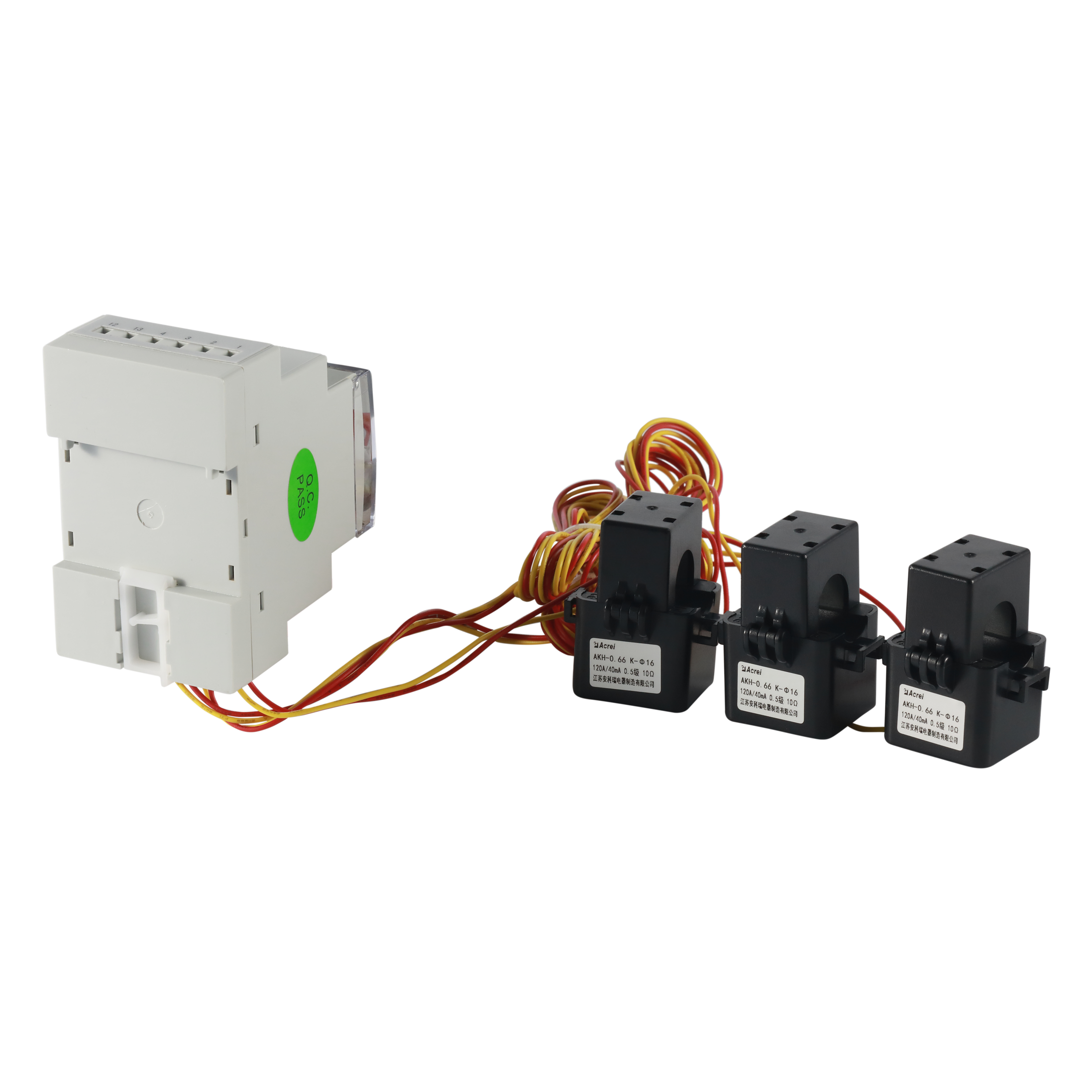

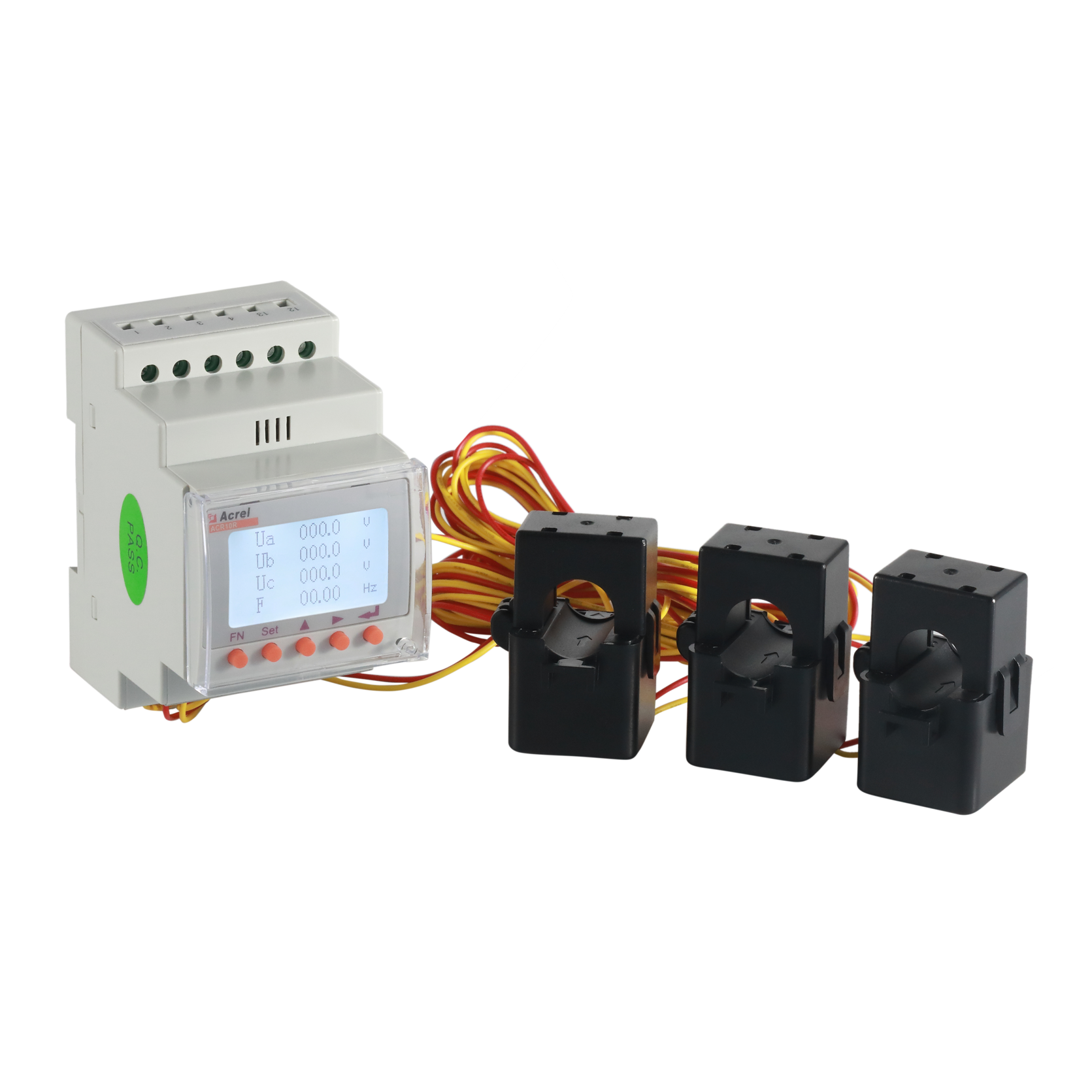

Komunikacja Ethernet Modbus-TCP Trójfazowy licznik energii AC z zewnętrznymi przekładnikami prądowymi

Port komunikacji Ethernet RJ45

Protokół Modbus-TCP

Pomiar trójfazowy prądu przemiennego

Prąd znamionowy: 5A przez przekładniki prądowe lub 80/120/200A przez zewnętrzne przekładniki prądowe

Napięcie znamionowe: AC 3*230/400 V

Certyfikat CE

Skontaktuj się z nami
POPRZEDNIE: Brak poprzedniego produktu
NASTĘPNY: Trójfazowy licznik energii z certyfikatem UL o wysokiej dokładności i klasie 0,2 S AC

+86-18702106858 / +86-21-69156352

[email protected]

  • Opisać

  • Wielofunkcyjny przyrząd elektryczny typu ACR10R to inteligentne urządzenie przeznaczone do kompleksowego monitorowania energii i zarządzania energią. Integruje precyzyjne pomiary parametrów elektrycznych, takich jak prąd jednofazowy/trójfazowy, napięcie, moc czynna, moc bierna, moc pozorna, częstotliwość i współczynnik mocy, oferując dane w czasie rzeczywistym dla systemów zarządzania energią. Jedną z jego wyróżniających się funkcji jest obsługa komunikacji Ethernet za pomocą protokołu Modbus-TCP, umożliwiająca bezproblemową integrację z nowoczesnymi sieciami automatyki przemysłowej. Przyrząd można łatwo zainstalować na miejscu za pomocą montażu na szynie DIN i przekładnika prądowego z dzielonym rdzeniem, co eliminuje potrzebę usuwania szyn zbiorczych i skraca czas instalacji i koszty robocizny. Wyświetlacz LCD i intuicyjny interfejs przycisków pozwalają użytkownikom konfigurować parametry i lokalnie monitorować operacje, a wyjścia przekaźnikowe i wejścia przełączające zapewniają zdalną sygnalizację i sterowanie. Zaprojektowany z myślą o wymagających środowiskach przemysłowych, idealnie nadaje się do energooszczędnych modernizacji w branżach o wysokim zużyciu energii, takich jak hutnictwo, produkcja żelaza i stali oraz półprzewodniki. Dodatkowo obsługuje aplikacje takie jak rozproszone monitorowanie mocy fotowoltaicznej i zarządzanie zapotrzebowaniem na energię. Dzięki szerokiemu zakresowi temperatur roboczych i wysokim standardom bezpieczeństwa, ACR10R łączy w sobie niezawodność, wszechstronność i łatwość obsługi dla różnorodnych potrzeb w zakresie monitorowania mocy.

    Funkcje:

    Modelka ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Funkcja
    Metoda wyświetlania LCD (polowy LCD) ■ ■
    Parametry pomiaru Prąd/napięcie/częstotliwość/współczynnik mocy ■ ■
    Moc czynna/bierna/moc pozorna ■ ■
    Pomiar mocy w czterech kwadrantach ■ ■
    Maksymalne zapotrzebowanie ■ ■
    Pomiar mocy ze złożoną częstotliwością ■ ■
    Rejestrowanie danych Rejestrowanie zdarzeń □
    Alarm □
    Wbudowany zegar ■ ■
    Komunikacja Interfejs RS485 ■ ■
    Interfejs Ethernet □
    Interfejs RJ45 □
    Funkcja opcjonalna (wybierz jedną) Wyjście przekaźnikowe (2DO) A1 （B1 lub C1）
    (4DI 2DO lub 4DI EP)*
    Komunikacja Wejście przełączające (4DI) ■
    Funkcja opcjonalna (wybierz jedną) Wyjście impulsowe (2 kanały) A1 （B1 lub C1）
    (4DI 2DO lub 4DI EP)*
  • Specyfikacje
  • Parametry techniczne Wskaźniki
    Wejście Siatka trójfazowy czteroprzewodowy
    Częstotliwość 45 ~ 65 Hz
    Napięcie Napięcie znamionowe: 220 V/380 V (400 V)
    Przeciążenie: 1,2-krotność napięcia znamionowego (ciągłe); 2-krotność napięcia znamionowego trwająca 1 sekundę
    Pobór mocy: mniej niż 0,2 VA
    Aktualny Parametry znamionowe: z zewnętrznym transformatorem 80A/26,7mA, 120A/40mA, 200A/66,66mA
    Z wbudowanym czujnikiem wzajemnym: 5A
    Przeciążenie: 1,2-krotność prądu znamionowego (ciągłe); 10-krotność prądu znamionowego trwającego przez 1 sekundę
    Pobór mocy: mniej niż 0,2 VA
    Wyjście Elektryczność Wyjście mode:Open collector optocoupler pulse, 2-way output
    Trójfazowy Stała impulsu: 100imp/kWh
    Komunikacja Interfejs RS485, Modbus-RTU, Ethernet (opcjonalnie)
    Wyświetlacz LCD
    Funkcja Włącz Wyłącz Głośność Wejście 4 wejścia bezpotencjałowe (opcjonalnie)
    Wyjście Wyjście mode: 2-way relay normally open contact output（Optional）
    Pojemność styków: AC 250 V/3 A, DC 30 V/3 A
    Precyzja pomiaru Poziom 0,5, Energia bierna: 2 poziomy, Inne: 1 poziom
    Zasilanie Pobór mocy AC85~265V ≤10VA
    Bezpieczeństwo Napięcie wytrzymywane o częstotliwości sieciowej AC2kV pomiędzy mocą//wyjściem przełączającym//wejściem prądowym i wejściem napięciowym//komunikacją//wyjściem impulsowym//wejściem przełączającym 1min.
    Zasilanie//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV pomiędzy komunikacją//wyjściem impulsowym//wejściem przełączającym dwa na dwa 1min.
    Rezystor izolujący Wejście and output to chassis >100MΩ
    Środowisko Temperatura pracy: -10 ℃ ~ 55 ℃ (Dopuszczalna temperatura pracy: -20 ℃ ~ 65 ℃）); Temperatura przechowywania: -25 ℃ ~ 70 ℃
    Wilgotność względna: 5% ~ 95% bez kondensacji; wysokość: ≤2500m

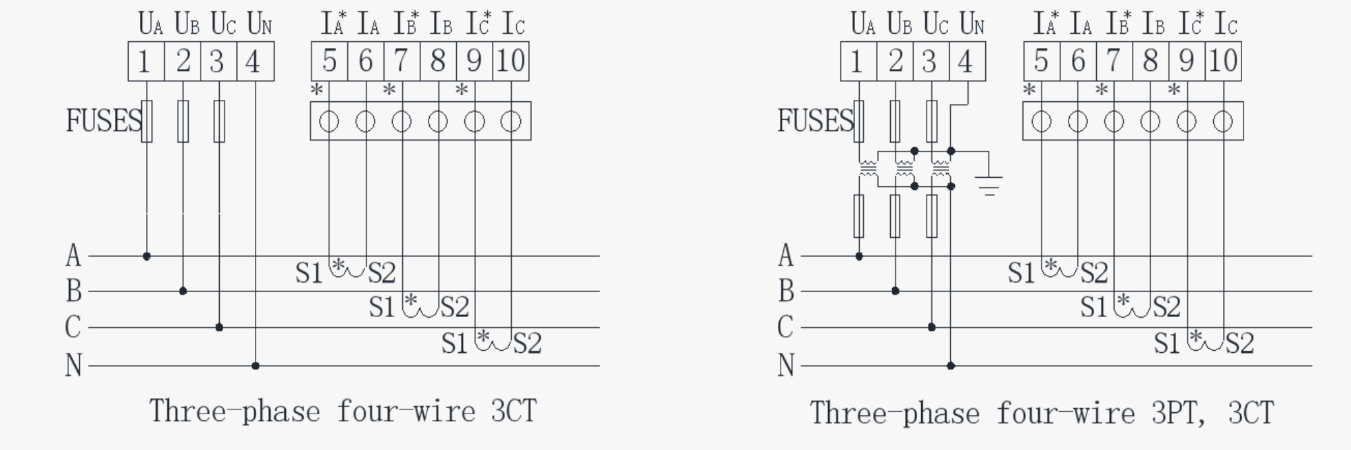

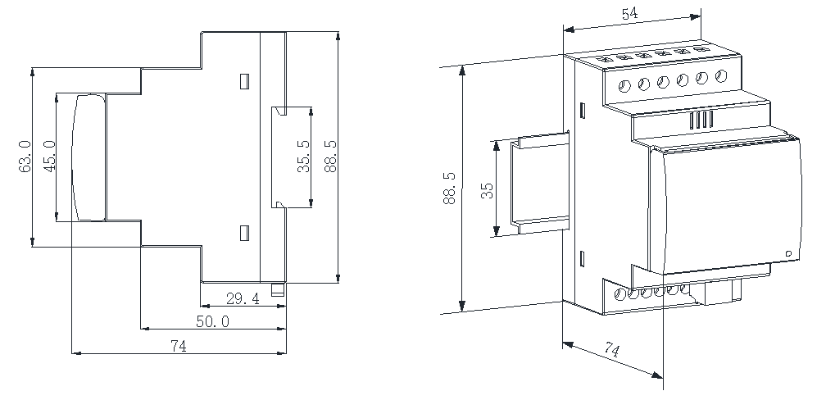

  • Wymiary i schemat okablowania

  • Scenariusz aplikacji

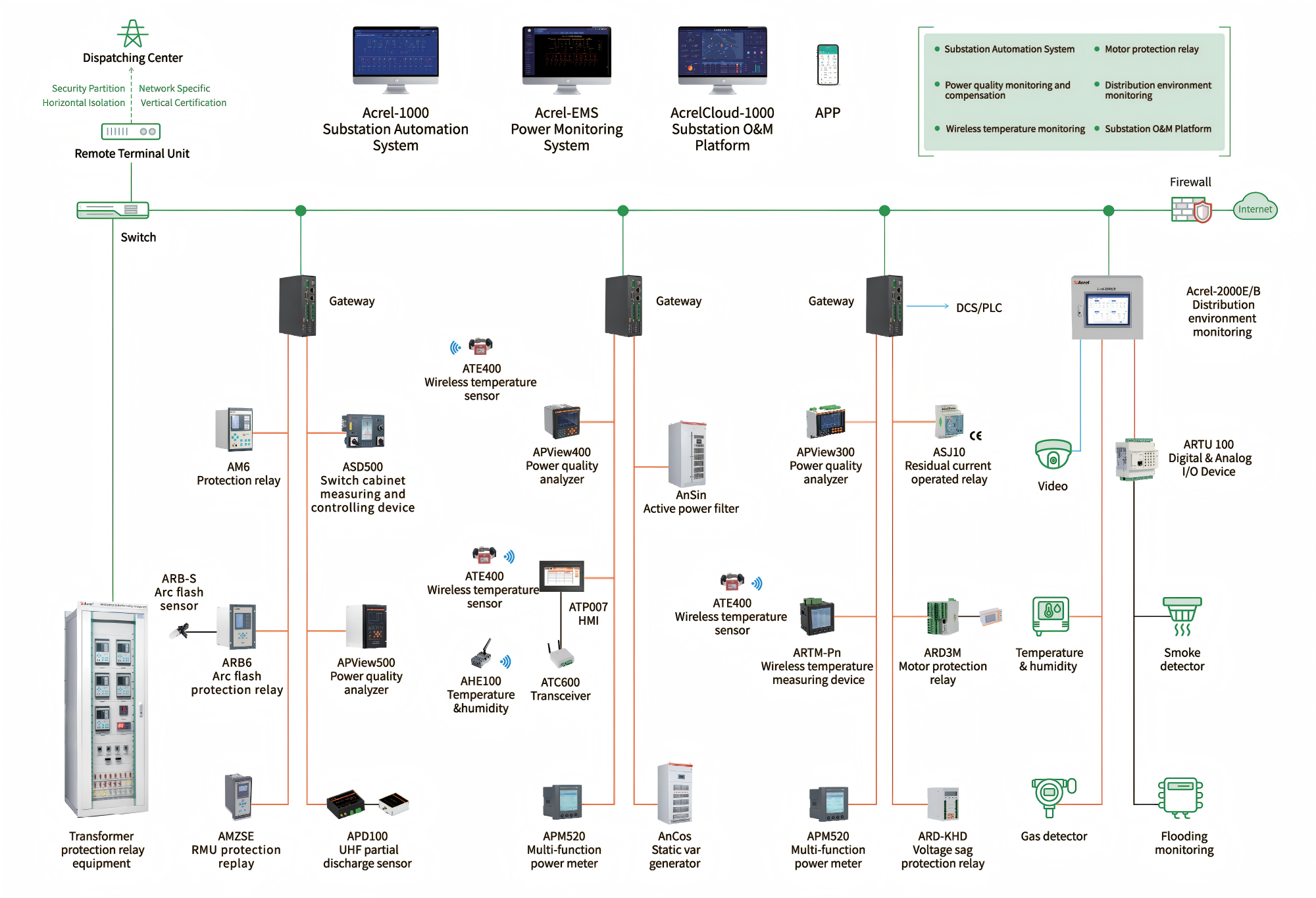

  • Rozwiązanie do monitorowania mocy

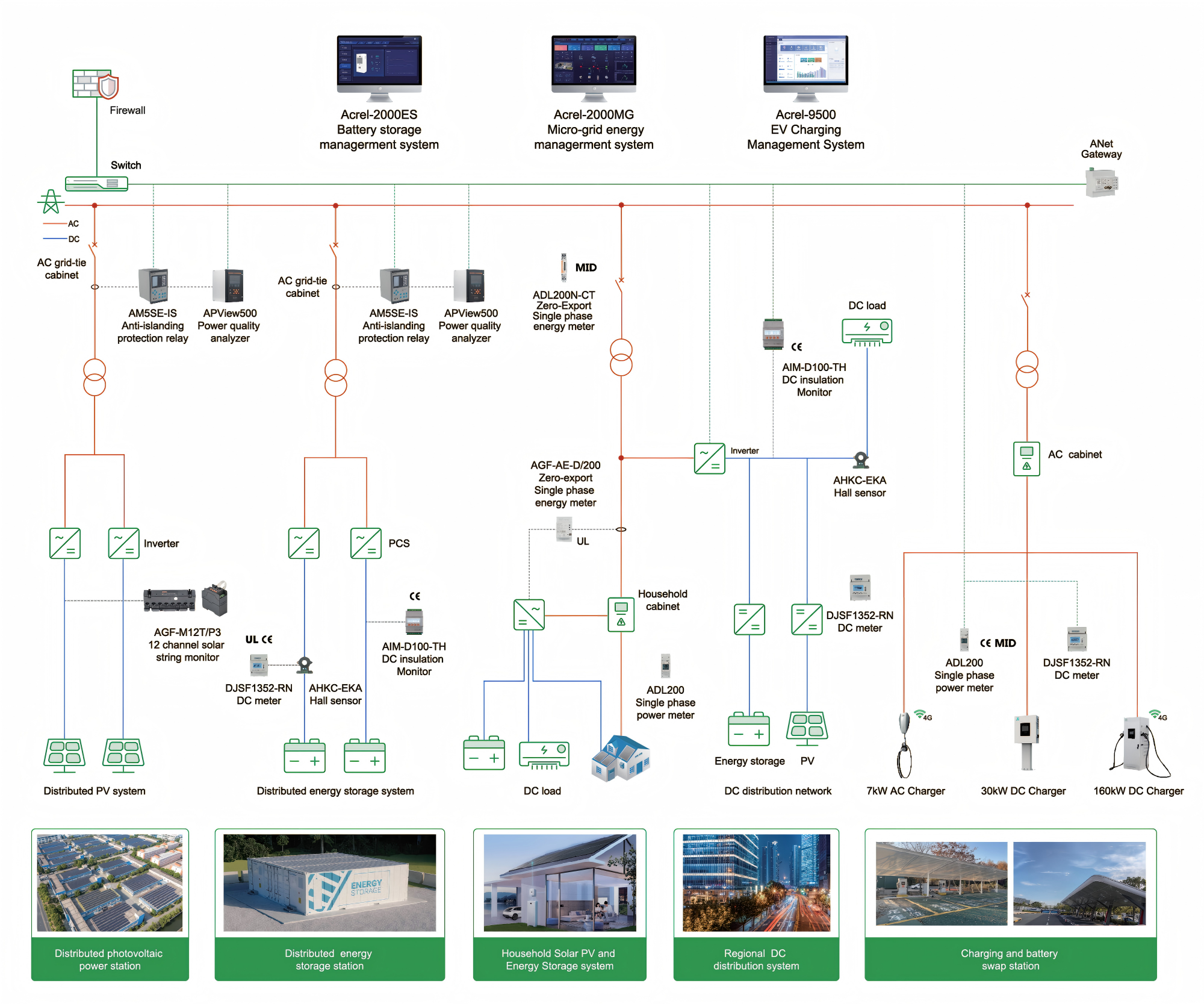

    Energia odnawialna

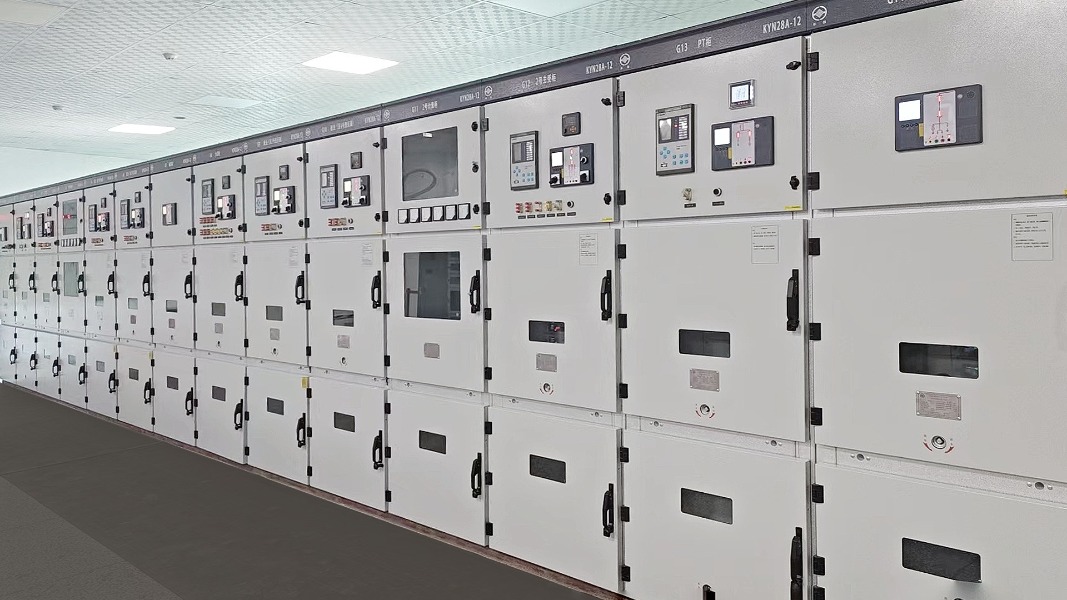

  • Wniosek o miejsce pracy
