Linia przychodząca AC centrum danych
Niezależne 2-kanałowe wejście trójfazowe
2–63 harmoniczna
8DI 4DO 1 Temp. i Wilgotność
Komunikacja Ethernet (opcjonalnie)
3 kanały komunikacji RS485
+86-18702106858 / +86-21-69156352

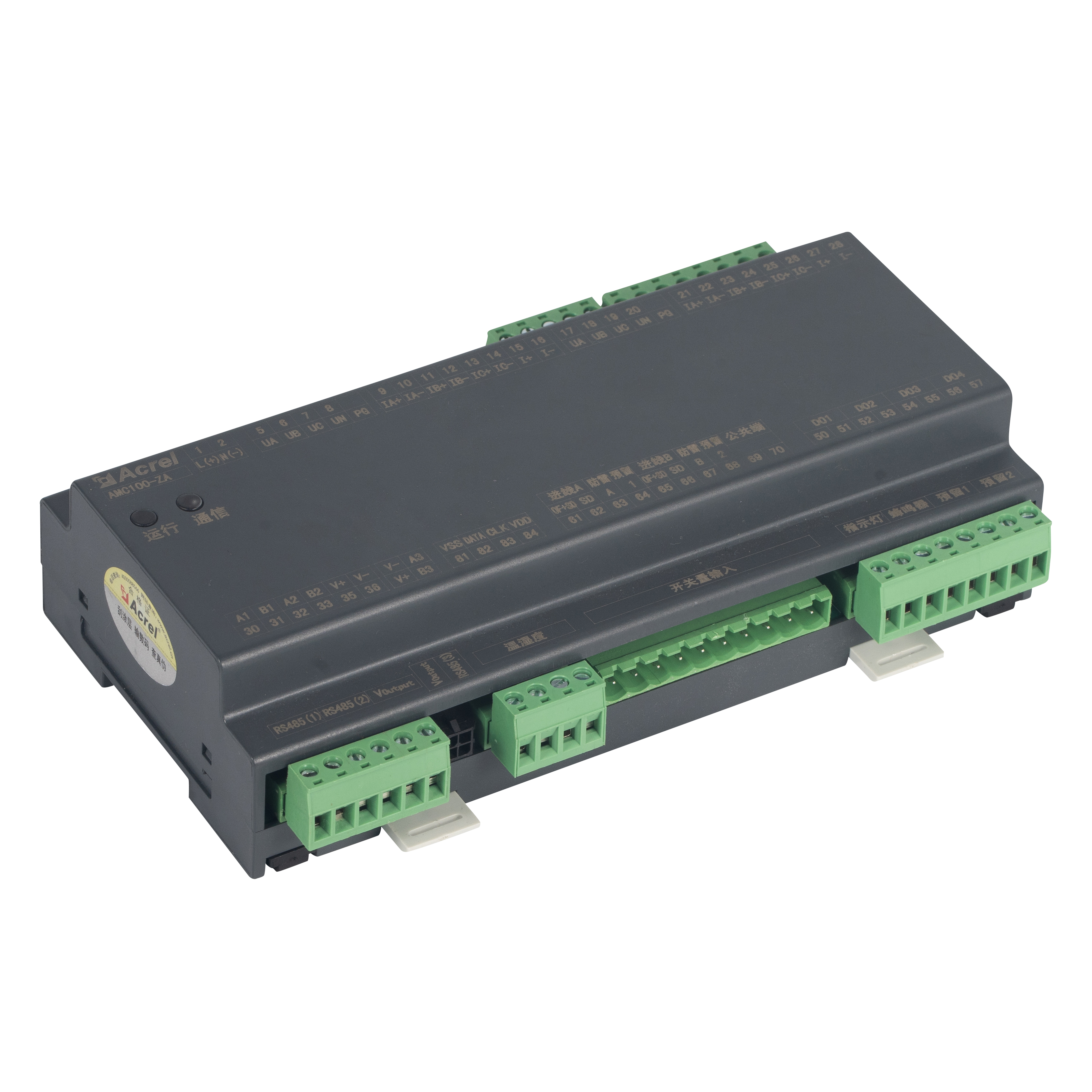

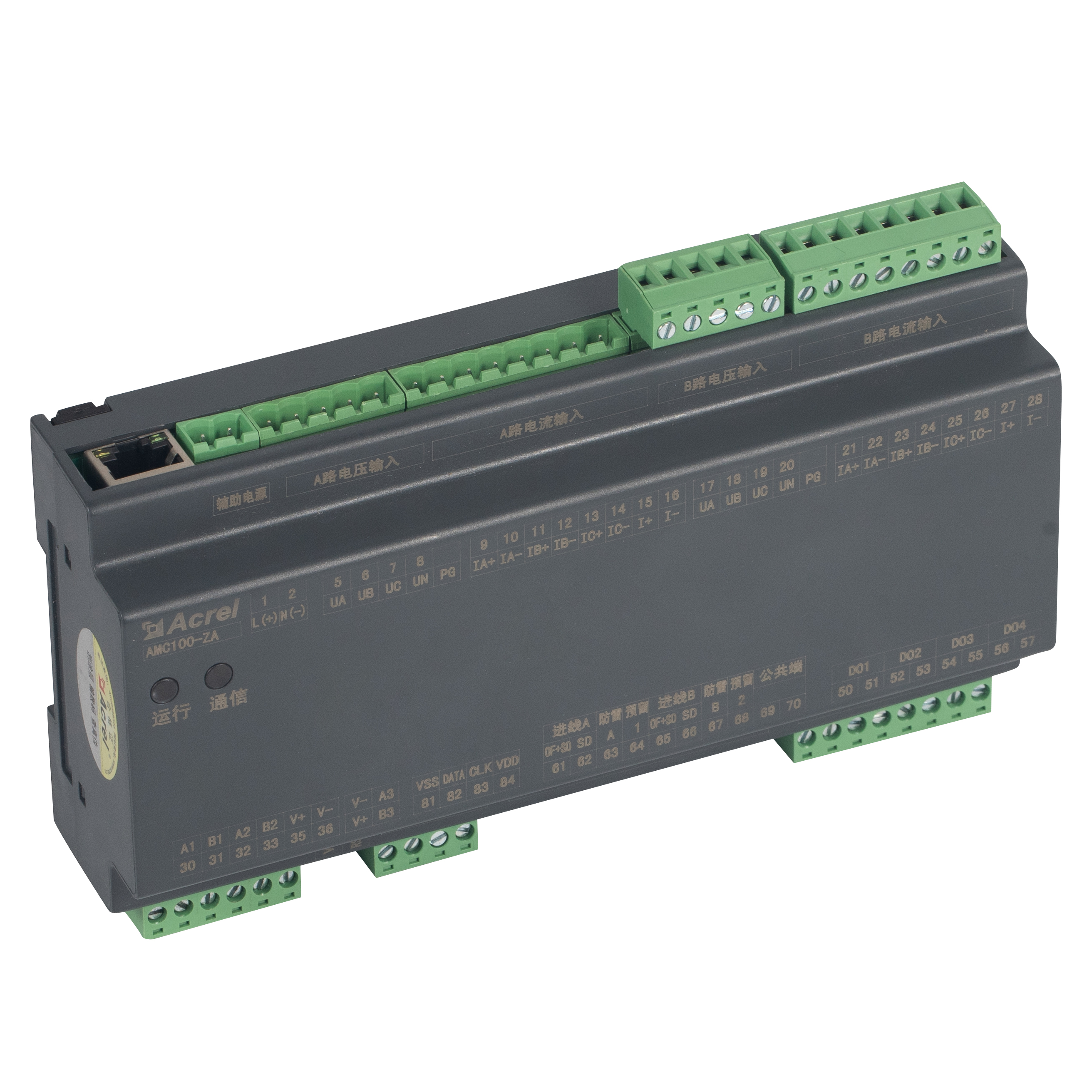

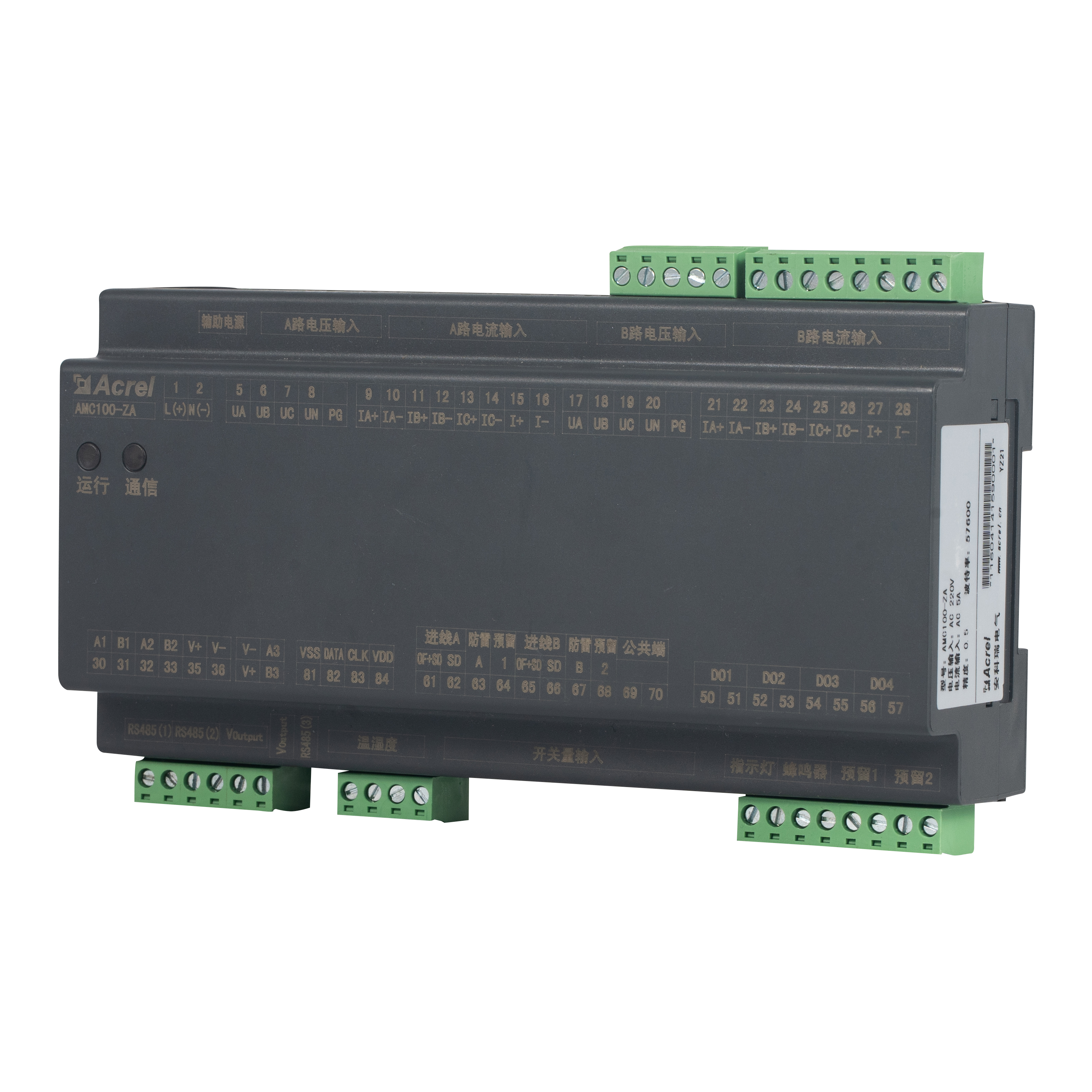

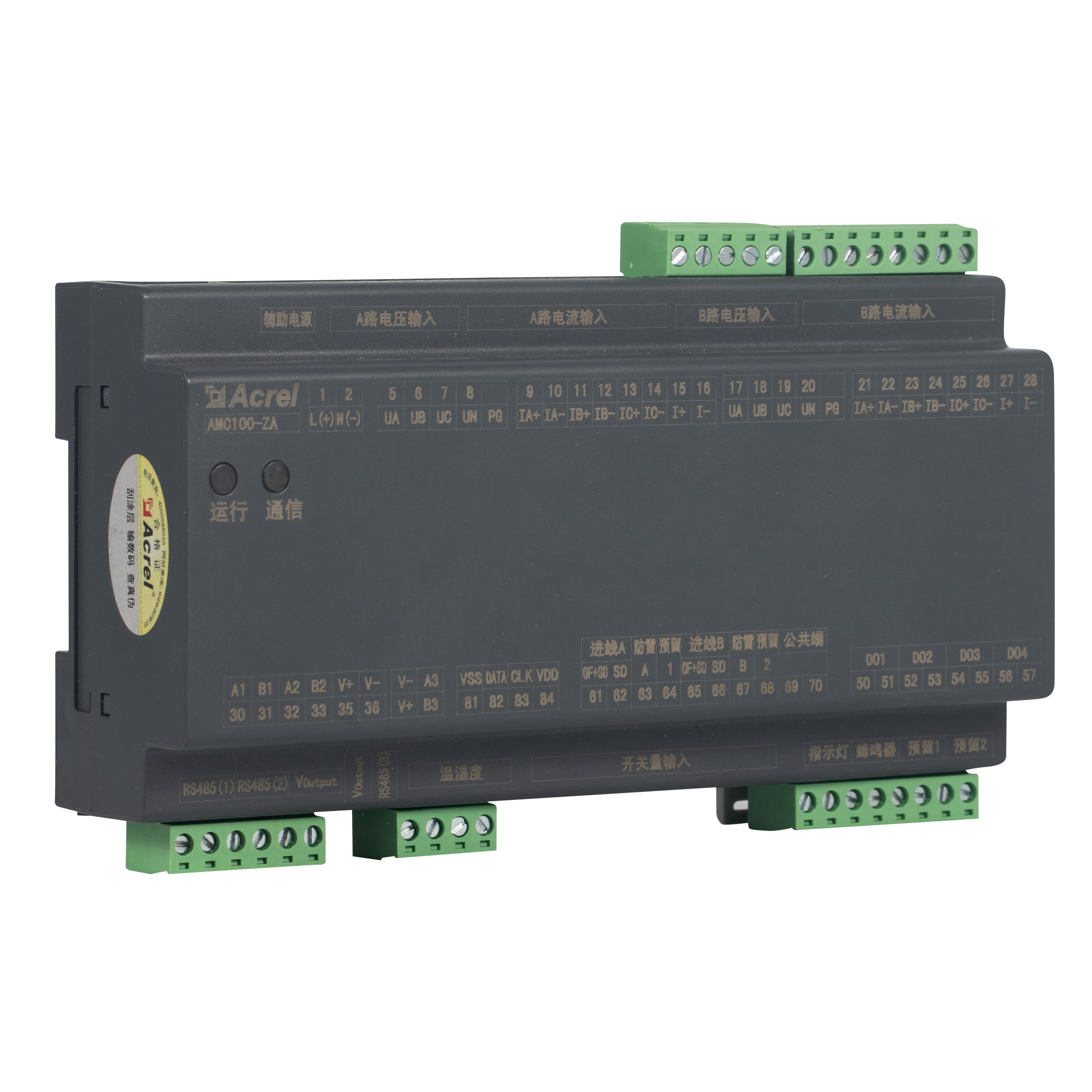

AMC100-ZA to precyzyjna jednostka monitorująca dystrybucję zasilania prądu przemiennego firmy Acrel na szynę DIN, zaprojektowana z myślą o szafach serwerowych w centrach danych. Jednocześnie śledzi pełne parametry elektryczne podwójnego zasilania trójfazowego A B, 192 obwody odpływowe, 8 punktów stanu DI / 4 DO, 2 kanały upływu, 1 czujnik temperatury i wilgotności oraz 63 harmoniczne. Trzy porty RS485 Modbus-RTU umożliwiają bezproblemową integrację BMS/DCIM. Kompaktowa obudowa o średnicy 180 mm, dokładność ±0,5%, progi alarmowe dla każdego kanału i natychmiastowe ostrzeżenie dźwiękowe w postaci świetlnej ograniczają straty energii i przestoje, dzięki czemu jest skalowalnym sercem ekologicznych rozwiązań do monitorowania szyn prądu przemiennego lub PDU w centrach danych.
| Modelka | AMC100-ZA | |
| Parametry pomiaru | Napięcie, prąd, częstotliwość, moc czynna, moc bierna, współczynnik mocy, energia czynna, energia bierna, napięcie od zera do masy, prąd upływowy i prąd składowej zerowej, całkowita zawartość harmonicznych (THD), 2-63 harmoniczne, asymetria prądu i napięcia, temperatura i wilgotność otoczenia | |
| Napięcie magistrali | Oceniono | 220VAC |
| Zakres pomiarowy | ±20% | |
| Przeciążenie | Napięcie chwilowe 2 razy/sek | |
| Bieżący obwód wejściowy | Oceniono | Szkoła średnia 5A |
| Zasięg | 0~6A | |
| Przeciążenie | Ciągłe 1,2 razy, chwilowe 10 razy/sek | |
| Temperatura i wilgotność | Zakres temperatur | -40 ℃ ~ 99 ℃ |
| Zakres wilgotności | 20% ~ 90% | |
| Częstotliwość wejściowa | AC45 ~ 65 Hz | |
|
Dokładność pomiaru
| Linia przychodząca | Poziom napięcia/prądu 0,2, poziom mocy czynnej/energii 0,5, poziom mocy biernej/energii 1 |
| Temperatura | ±1 ℃ | |
| Wilgotność | ±5% | |
| Moc pomocnicza | AMC100-ZA: sygnał do przejęcia zasilania (≤15W) AMC100-ZA-P220: Niezależny zasilacz 220 V AMC100-ZA-P24: Niezależny zasilacz DC 12–24 V | |
|
Środowisko
| Temperatura | Praca: -20℃~150℃ Przechowywanie: -25℃~70℃ |
| Wilgotność | Wilgotność względna ≤93% | |
| wzniesienie | ≤2500m | |
| Wyjście przełączające | 4 kanały 3A 250VAC/3A 30VDC | |
| Wejście przełączające | 8 suchych węzłów | |
| Komunikacja | 1 izolowany port RS485/Modbus-RTU do systemu działającego w tle 1 RS485/Modbus-RTU do ekranu dotykowego 1 moduł przyłączeniowy RS485/Modbus-RTU Opcjonalna funkcja 1-kanałowej komunikacji Ethernet | |

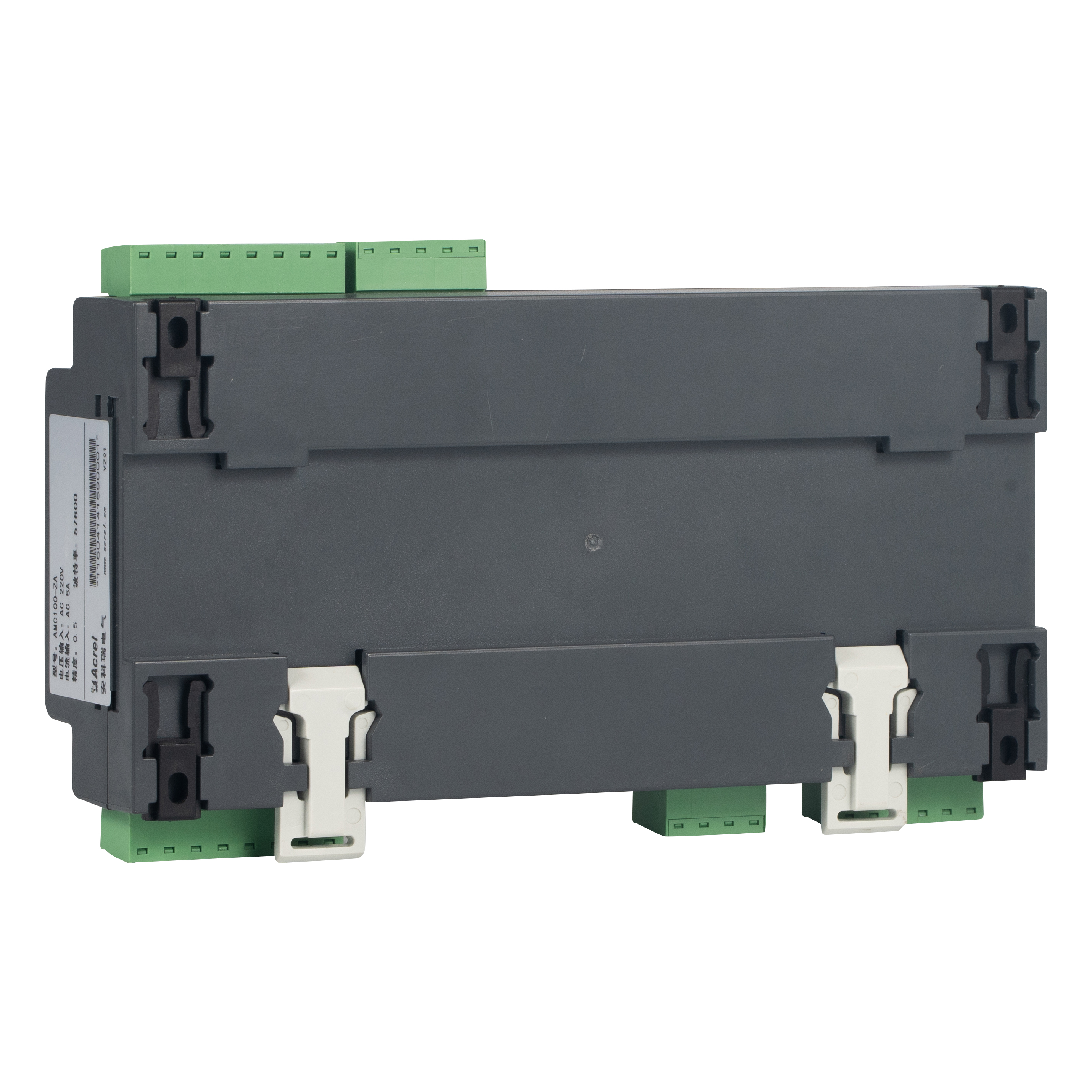

| Metoda instalacji | Montaż na szynie DIN35mm lub płycie dolnej | |
| Poziom ochrony | IP20 | |
| Poziom zanieczyszczenia | 2 | |
|
Bezpieczeństwo
| Izolacja | Rezystancja izolacji pomiędzy wszystkimi zaciskami i przewodzącymi częściami powłoki jest nie mniejsza niż 100MΩ |
| Wytrzymuje napięcie | Sygnał napięciowy i prądowy//B sygnał napięciowy i prądowy//wyjście przełączające//izolowany port komunikacyjny//pomiędzy innymi portami spełnia wymagania AC2kV 1min, wejście przełącznika i inne porty powinny spełniać AC0,5kV 1min, prąd upływowy powinien być mniejszy niż 2mA, bez zjawiska przebicia lub przeskoku. | |
|
Kompatybilność elektromagnetyczna
| Zakłócenia antystatyczne | Poziom 4 |
| Szybki wybuch przejściowy, antyelektryczny | Poziom 3 | |
| Zakłócenia przeciwprzepięciowe | Poziom 4 | |
| Odporność na promieniowanie pola elektromagnetycznego o częstotliwości radiowej | Poziom 3 | |
