Prąd znamionowy: 120A według przekładników prądowych
Szybki czas reakcji 50 ms

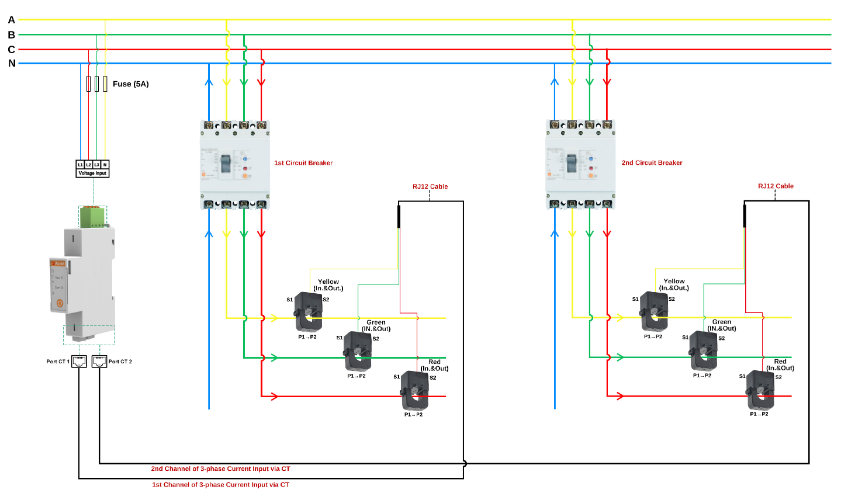

Do systemu hybrydowego z wieloma falownikami (falownik fotowoltaiczny magazynujący energię)
Napięcie znamionowe: AC 3*230/400 V
Wysoka klasa dokładności 0,5 S

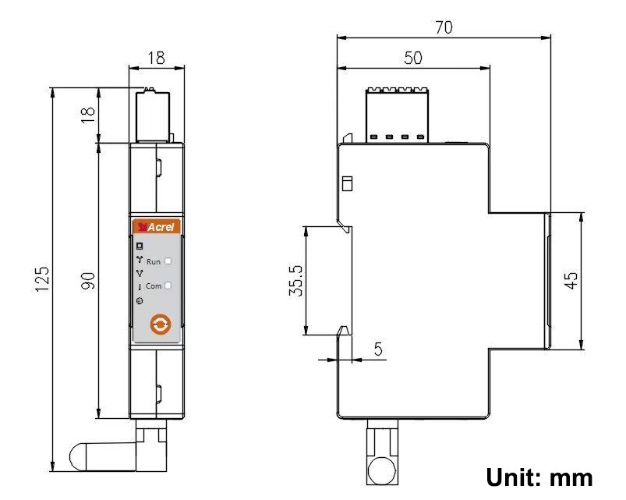

Ultracienki 1P 18mm
+86-18702106858 / +86-21-69156352
Wielofunkcyjny licznik energii serii ADL do montażu na szynie DIN z zewnętrznymi przekładnikami prądowymi to inteligentny licznik energii zaprojektowany specjalnie dla systemów energii odnawialnej, takich jak hybrydowy system wieloinwerterowy (inwerter fotowoltaiczny), systemy mikroinwerterów, systemy magazynowania energii i systemy sprzęgania prądu przemiennego.
Produkt charakteryzuje się wysoką dokładnością, niewielkimi rozmiarami, szybką reakcją i łatwą instalacją. Umożliwia pobieranie próbek, pomiar i monitorowanie parametrów elektrycznych.
Falownik lub system zarządzania energią (EMS) może się z nim komunikować, aby uzyskać przepływ zapobiegający cofaniu, dostosować wytwarzanie energii oraz zarządzać ładowaniem i rozładowywaniem akumulatora w oparciu o moc w czasie rzeczywistym i zgromadzoną energię. Obsługuje dwukierunkowe pomiary i umożliwia rozproszone zarządzanie energią fotowoltaiczną w gospodarstwie domowym.
| Przedmiot | Parametry | ||
| Seria modeli | ADL400M | ||
| Pomiar | Siatka | Jednofazowe | |
| Napięcie | Napięcie znamionowe | AC 230 V | |
| Zakres wejściowy | ± 2 0% | ||
| Przeciążenie | 1,2-krotność oceny ( ciągły ) | ||
| 2-krotność wartości znamionowej przez 1 sekundę | |||
| Zużycie energii | < 2W ， < 10 VA | ||
| Klasa dokładności | Błąd ±0,5% | ||
| Aktualny | Prąd wejściowy | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Przeciążenie | 1.2 razy ocena (ciągła) | ||
| 2-krotność wartości znamionowej przez 1 sekundę | |||
| Zużycie energii | < 1 W ， < 1 VA | ||
| Klasa dokładności | Błąd ±0,5% | ||
| Moc | Moc czynna, bierna, pozorna, błąd ±0,5 % | ||
| Siatka frequency | 5 0/ 6 0 Hz, błąd ±0,5% | ||
| Współczynnik odpowiedzi | ≤100ms (napięcie, prąd, moc) | ||
| ≤1s (energia elektryczna) | |||
| Pomiar category | KAT III | ||
| Poziom przepięcia | OVC III | ||
| Pomiar | Energia elektryczna | Aktywna energia : C dziewczyna B | |
| Energia bierna ( C dziewczyna 2 accuracy) | |||
| Zużycie energii | ≤ 2W | ||
| Kompatybilność elektromagnetyczna | E2 | ||
| Bezpieczeństwo | Moc frequency withstand voltage | Pomiędzy komunikacją a wejściem sygnału, AC3kV 1min | |
| Rezystancja izolacji | Zaciski wejściowe i wyjściowe do obudowy >100MΩ | ||
| Komunikacja | Interfejs i protokół komunikacyjny | Interfejs RS485 i protokół Modbus RTU | |
| Komunikacja address range | Modbus RTU:1~247 ； | ||
| Szybkość transmisji | Obsługa 1200bps-38400bps | ||
| Środowisko | Temperatura robocza | -40 ℃ ～ 70 ℃ | |
| Temperatura przechowywania | -40 ℃ ～ 8 0℃ | ||
| Wilgotność względna | ≤95 % (bez kondensacji) | ||
| „Nie nadaje się do wilgotnych środowisk” | |||
| Wysokość | ≤ 20 00m | ||
| Standardowe | EN IEC 61010-1:2010 Wymagania bezpieczeństwa dotyczące sprzętu elektrycznego do pomiarów, kontroli i użytku laboratoryjnego – Część 1: Wymagania ogólne | ||
| EN IEC 61010-2-030:2010 Wymagania bezpieczeństwa dotyczące sprzętu elektrycznego do pomiarów, sterowania i użytku laboratoryjnego - Część 2-030: Wymagania szczegółowe dotyczące sprzętu wyposażonego w obwody testujące lub pomiarowe | |||
| EN IEC 61326-1:2021 Sprzęt elektryczny do pomiarów, sterowania i zastosowań laboratoryjnych – Wymagania EMC – Część 1: Wymagania ogólne | |||
| EN IEC 61326-2-1:2021 Sprzęt elektryczny do pomiarów, sterowania i użytku laboratoryjnego - Wymagania EMC - Część 2-1: Wymagania szczegółowe dotyczące badania kompatybilności elektromagnetycznej sprzętu elektrycznego do pomiarów, sterowania i użytku laboratoryjnego | |||
| EN 50470-3 Urządzenia do pomiaru energii elektrycznej (prądu przemiennego) – Część 3: Wymagania szczegółowe – Statyczne liczniki energii czynnej (wskaźniki klas A, B i C) | |||
| Ochrona IP | IP51 （ Należy zainstalować w odpowiedniej obudowie o stopniu ochrony IP ） | ||
| Stopień zanieczyszczenia | II | ||
| Uniwersytet Kalifornijski Stopień | III | ||
| Środowisko instalacyjne | Zastosowanie w pomieszczeniach | ||
| Chroń Stopień | Klasa II (podwójna izolacja) | ||
| Środowisko użytkowania | Montowany w szafce (Nie można dotykać zewnętrznej powłoki) | ||
| Poziom | M1 | ||
| Bezpieczeństwo CT | Rezystancja izolacji: greater than 1000 M Ω w normalnych warunkach ； | ||
| Odporność na wytrzymałość elektryczną: wytrzymuje częstotliwość zasilania 4000 V, 50 Hz przez 1 minutę ； | |||
| Ognioodporność: Zgodna z poziomem UL94-V0 ； | |||
