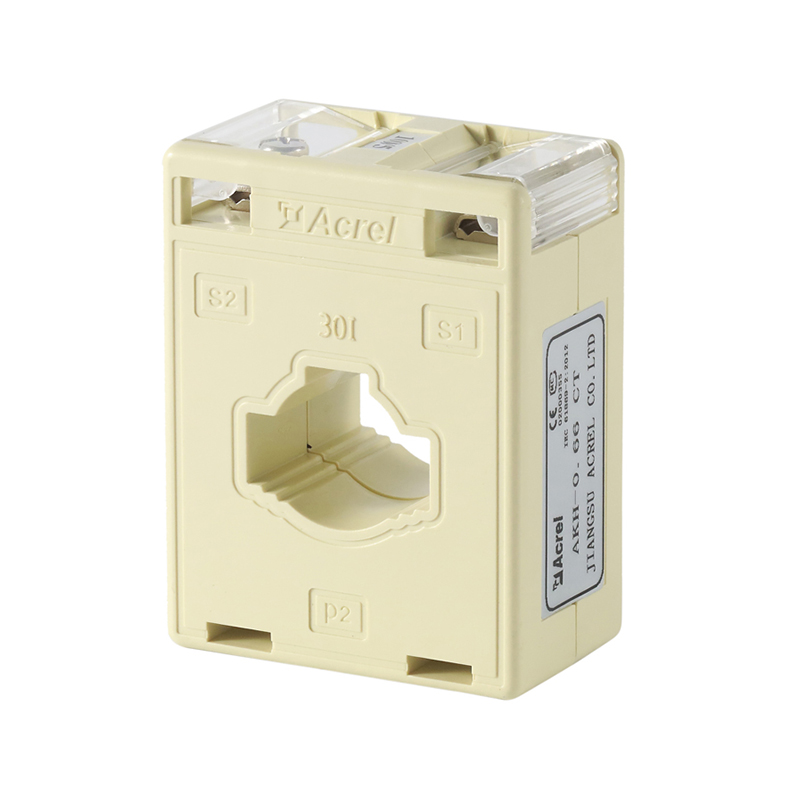

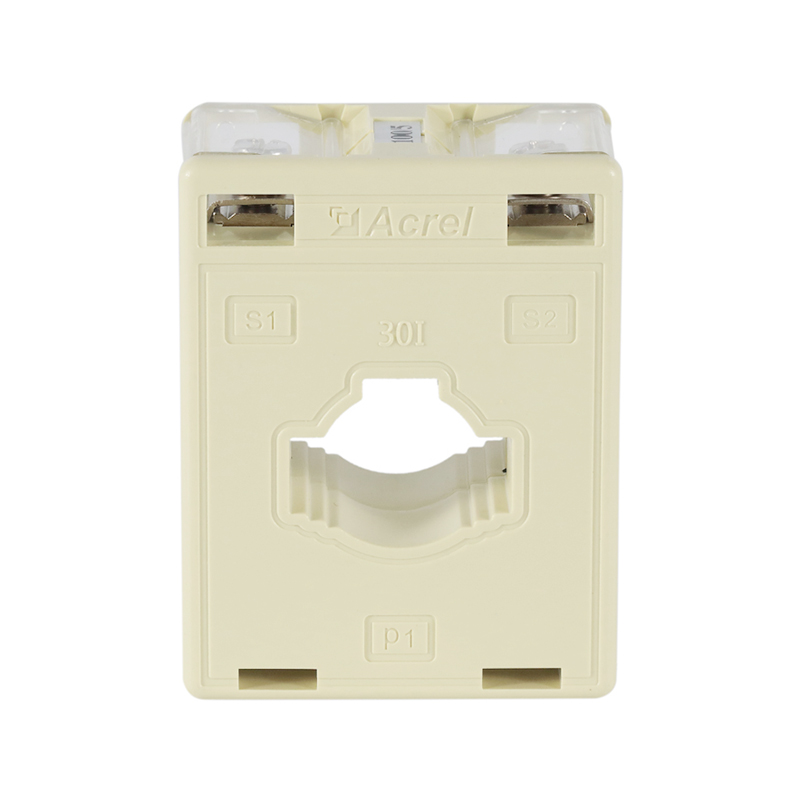

Solidny rdzeń
Wysoka klasa dokładności 0,5
Wyjście 5A
Pomiar prądu (I)
aplikacji: Szyna zbiorcza, kable. Nowe projekty budowlane
+86-18702106858 / +86-21-69156352
Ten przekładnik prądowy został zaprojektowany do przekształcania wysokich prądów przemiennych na mniejsze, łatwe w obsłudze sygnały do monitorowania i ochrony. Jest powszechnie łączony z miernikami panelowymi lub przekaźnikami w celu dokładnego pomiaru prądu i ochrony sprzętu. Wyposażony w przezroczystą, odchylaną pokrywę z poliwęglanu, ułatwiającą wizualną kontrolę okablowania wtórnego, zapewnia wygodną i przyjazną dla użytkownika konstrukcję. Kwadratowy okrągły otwór mieści zarówno kable, jak i szyny zbiorcze, zapewniając elastyczny montaż. Szeroko stosowany w różnych układach elektrycznych, przekładnik prądowy jest zgodny z normą GB20840.2-2014 (odpowiednik normy IEC 61869-2:2012) i posiada certyfikat CE.
| Specyfikacja | Znamionowy współczynnik prądu | Stopień dokładności i odpowiednie obciążenie znamionowe (VA/Ω) | Proste brzuszki | Specyfikacja autobusu (mm)/liczba | Maks. średnica zewnętrzna kabla (mm) | Instalacja | ||
| （A） | 0.2 | 0.5 | 1 | |||||
| 20I | 50/5(1) | / | / | 1.5 | 2 | / | Ф20 | A |
| 75/5(1) | / | 2.5 | / | 2 | ||||
| 100/5(1) | / | / | 1.5 | 1 | ||||
| 150/5(1) | / | 2.5 | / | 1 | ||||
| 200/5(1) | / | 2.5 | / | 1 | ||||
| 30I | 15/5(1) | / | / | 1.5 | 5 | / | Ф22 | A |
| 20/5(1) | / | / | 1.5 | 4 | ||||
| 25-30/5(1) | / | / | 1.5 | 3 | ||||
| 40-60/5(1) | / | / | 1.5 | 2 | ||||
| 75-100/5(1) | / | / | 1.5 | 1 | 30×10/1 | A, B | ||
| 150-200/5(1) | / | 2.5 | / | 1 | ||||
| 250/5(1) | / | 3.75 | / | 1 | ||||
| 300-450/5(1) | / | 5 | / | 1 | ||||
| 500/5(1) | / | 10 | / | 1 | ||||
| 600/5 | / | 10 | / | 1 | ||||
| 40I | 10/5(1) | / | / | 1.5 | 10 | / | Ф30 | A |
| 15/5(1) | / | / | 1.5 | 8 | ||||
| 20/5(1) | / | / | 1.5 | 5 | ||||
| 25-30/5(1) | / | / | 1.5 | 4 | ||||
| 40/5(1) | / | / | 1.5 | 3 | ||||
| 50-75/5(1) | / | / | 1.5 | 2 | ||||
| 100/5(1) | / | / | 1.5 | 1 | 40×10/1 | A, C | ||
| 150/5(1) | / | / | 2.5 | 1 | ||||
| 200/5(1) | / | 2.5 | / | 1 | ||||
| 250/5(1) | / | 3.75 | / | 1 | ||||
| 300-450/5(1) | / | 5 | / | 1 | ||||
| 500-800/5(1) | / | 10 | / | 1 | ||||
| 60I | 150/5(1) | / | / | 2.5 | 1 | 60×10/1 | Ф44 | A, C |
| 200-250/5(1) | / | 2.5 | / | 1 | 60×6/ | |||
| 300-450/5(1) | / | 5 | / | 1 | 1-2-gi | |||
| 500-800/5(1) | / | 10 | / | 1 | ||||
| 1000-1250/5(1) | 10 | / | / | 1 | ||||
| 1500-2000/5(1) | 20 | / | / | 1 | ||||
| 80I | 150/5(1) | / | / | 2.5 | 1 | 80×10/1 | Ф50 | A, C |
| 200-250/5(1) | / | 2.5 | / | 1 | ||||
| 300-450/5(1) | / | 5 | / | 1 | ||||
| 500-800/5(1) | / | 10 | / | 1 | ||||
| 1000-1250/5(1) | 10 | / | / | 1 | ||||
| 1500-2000/5(1) | 20 | / | / | 1 | ||||
| 2500/5(1) | 30 | / | / | 1 | ||||

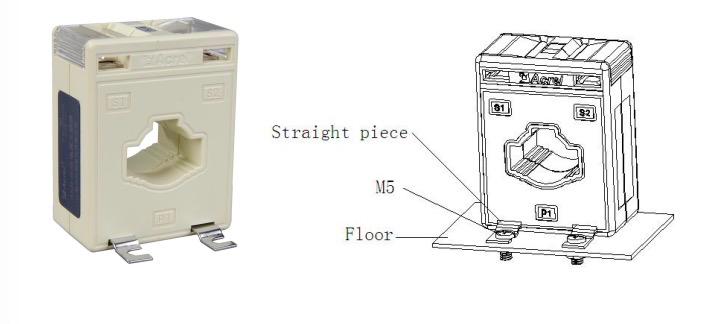

A. Mocowane za pomocą prostego elementu

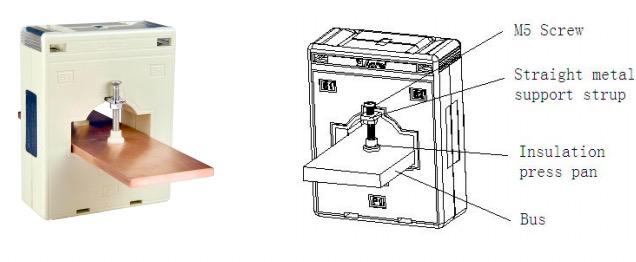

B.

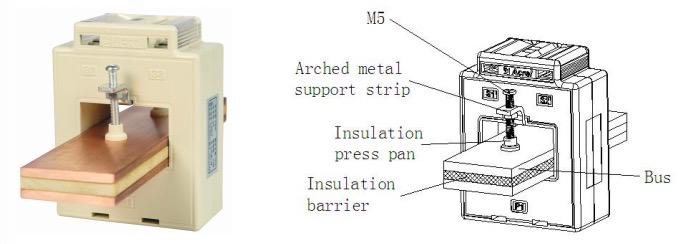

C.

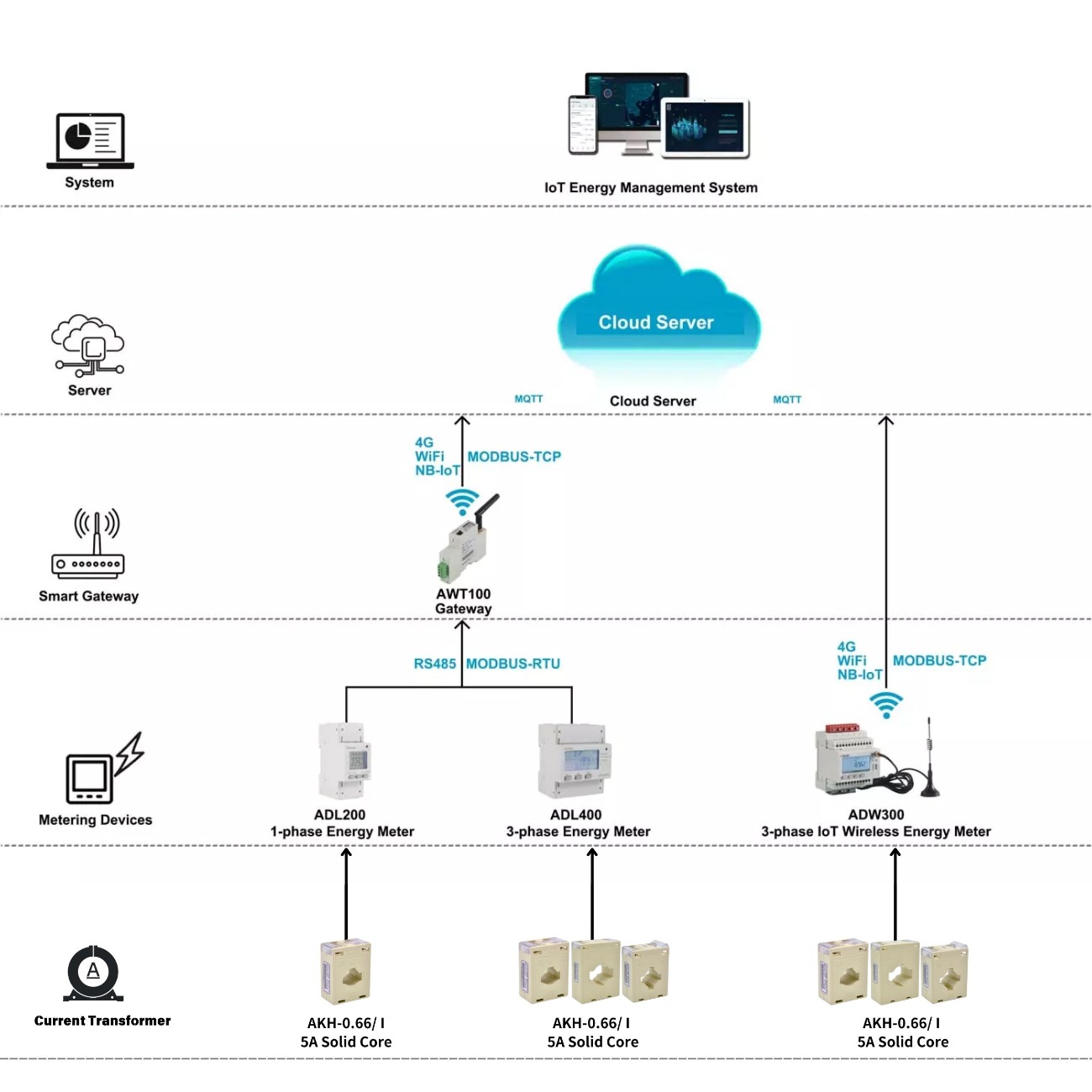

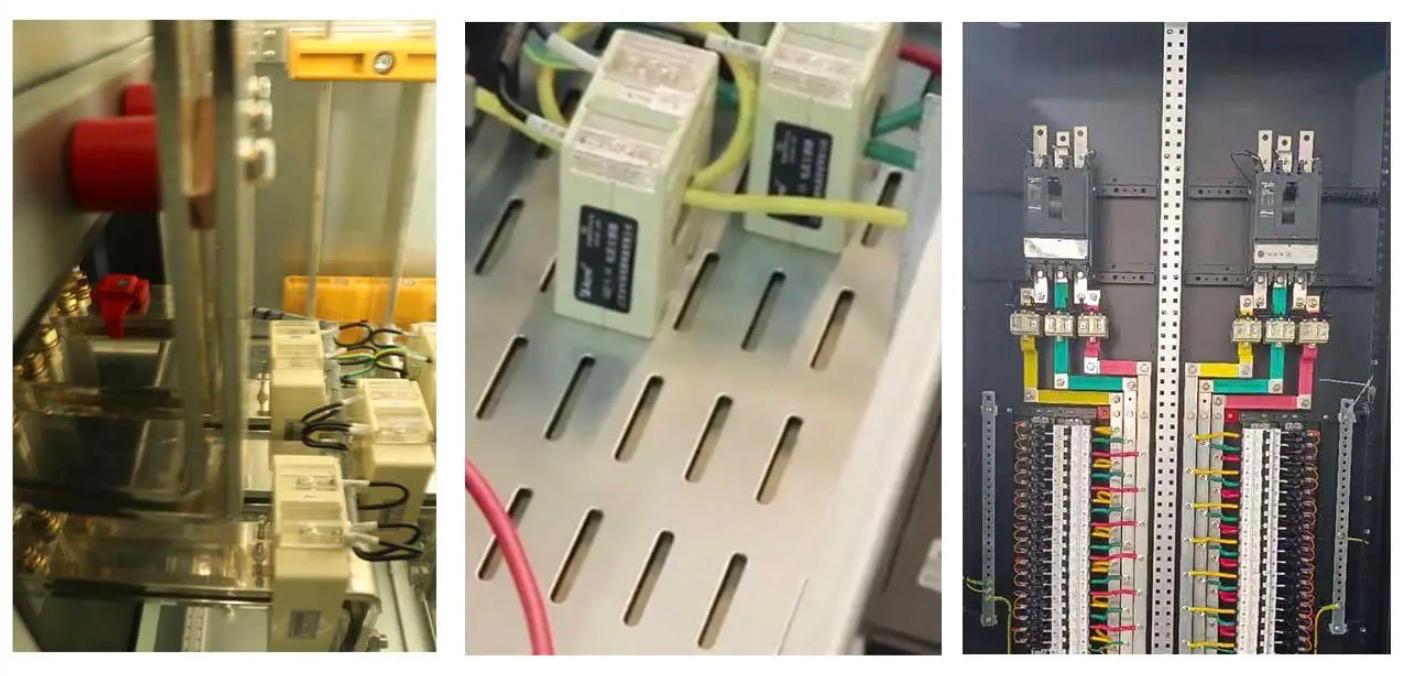

Scenariusz zastosowania
