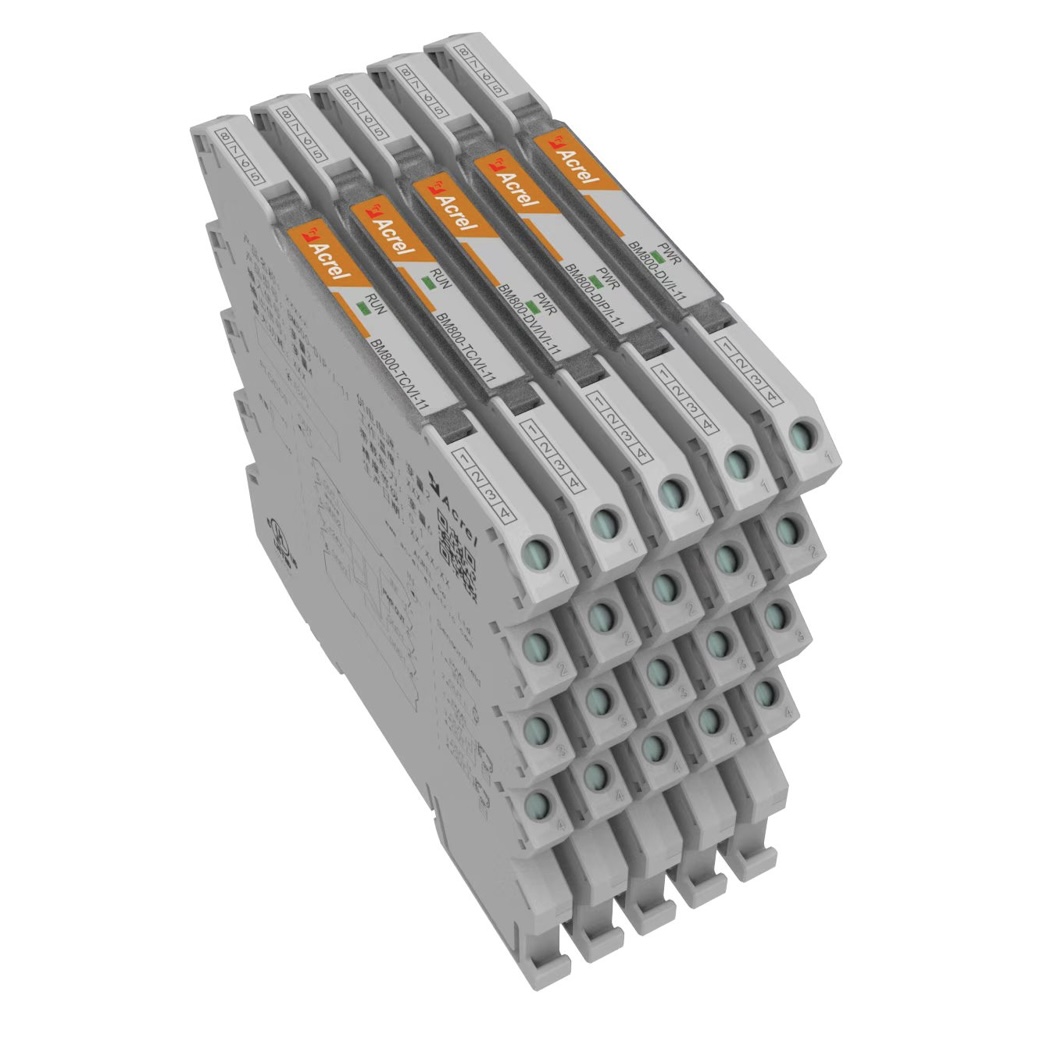

BM800 Ultracienki kondycjoner sygnału z przełącznikiem DIP o grubości 6,2 mm do sterowników PLC

M odel

BM800-ZAKRĘCENjaE/ja-11

BM800-DV/ja-11

BM800-DVI/VI-11

C kanał T tak

1 Wejście 1 Wyjście

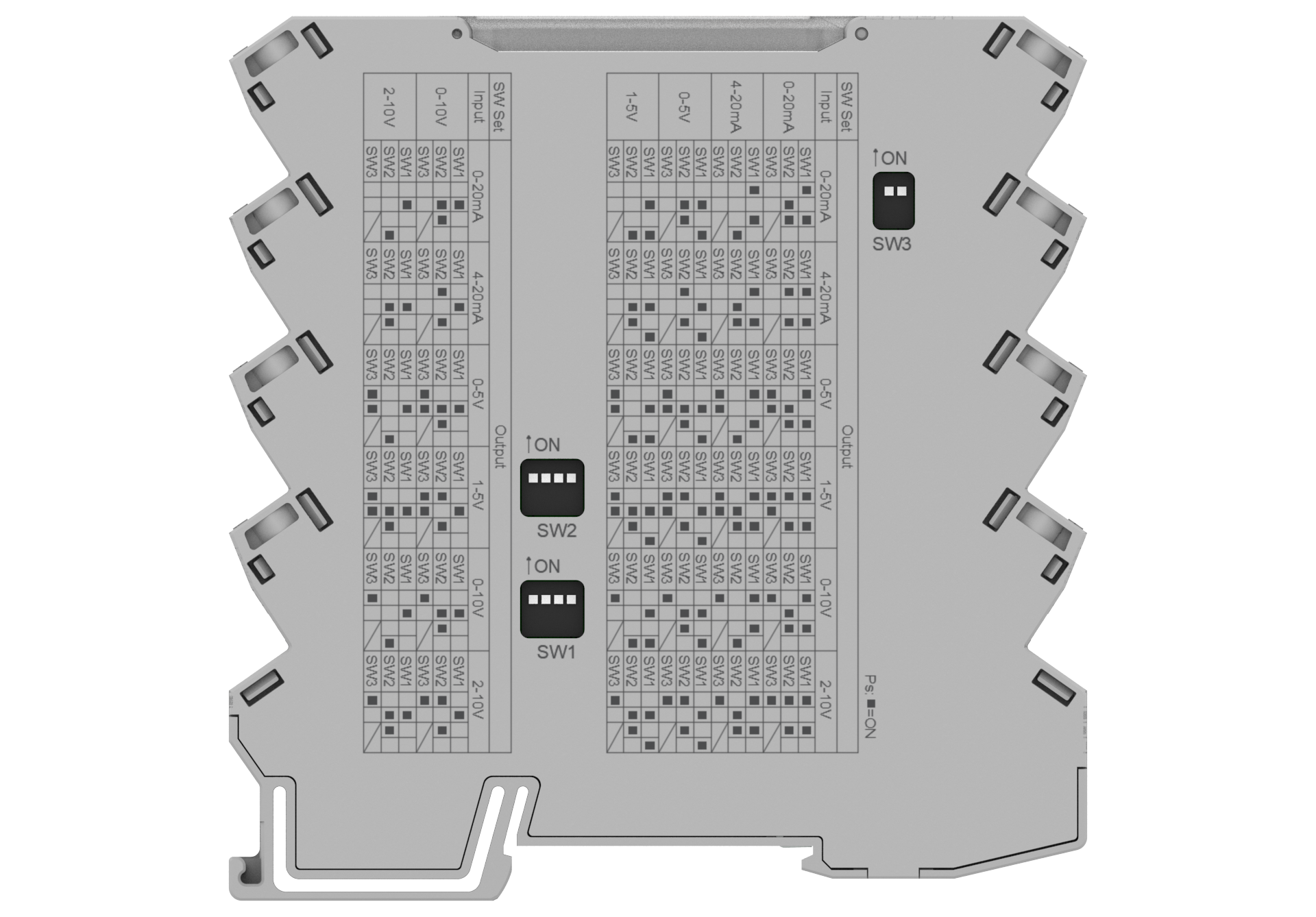

Przełącznik DIP

Naprawiono

DIP

Wejście S sygnał

0/4 ~ 20 mA （ Przetworniki dwu- i trójprzewodowe, źródło prądowe ）

0/1 ~ 5 V, 0/2 ~ 10 V

0 ~ 20 mA, 4 ~ 20 mA,

0 ~ 5 V, 1 ~ 5 V, 0 ~ 10 V, 2 ~ 10 V (Przełączane)

I wejście I impedancja

Wejście prądowe: 100 Ω; Wejście napięciowe: 50 K (0–5 V), 100 K (0–10 V).

A dokładność

0,1%

O wynik S sygnał

DC 0/4 ~ 20 mA

DC 0/4 ~ 20 mA,DC 0/1 ～ 5 V,

DC 0/2 ～ 10 V (przełączane)

P ower D isipacja

≤2W

D rozdawanie

Napięcie dystrybucji przy 20 mA: 20 V

/

Możliwości

DC 0 / 4 ~ 20 mA; rezystancja obciążenia 550 Ω

DC 0-5 V / 1~5V; rezystancja obciążenia: 330 K Ω

DC 0 ~ 10 V / 2 ~ 10 V; rezystancja obciążenia: 500 K Ω

O wynik R jabłko

≤100mVpp ( Rezystancja obciążenia 100Ω)

Dryf temperatury

50 ppm/℃

R odpowiedź T ja

Osiąga 90% wartości końcowej w ciągu 5 ms

Napięcie zasilania

24 V prądu stałego

T temperatura

--20 ℃ ~   60 ℃ (temperatura przechowywania: –40 ℃ ~   80 ℃)

I izolacja S siła

Napięcie izolacji między dowolnymi dwiema grupami zacisków wejściowych, zasilających i wyjściowych wynosi ≥1500 V AC;

(Rezystancja izolacji ≥100MΩ)

L poziomy P obrona

IP20

W osiem

60g

EMC

IEC61000-6-2 ； IEC61000-6-4

D jansion

6,2 mm *97mm*100mm
