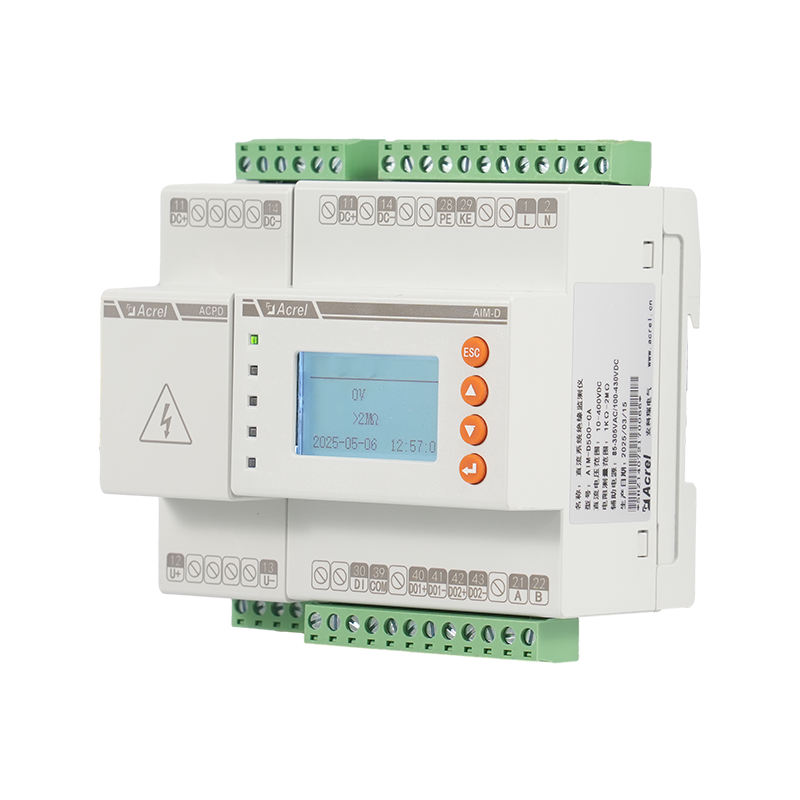

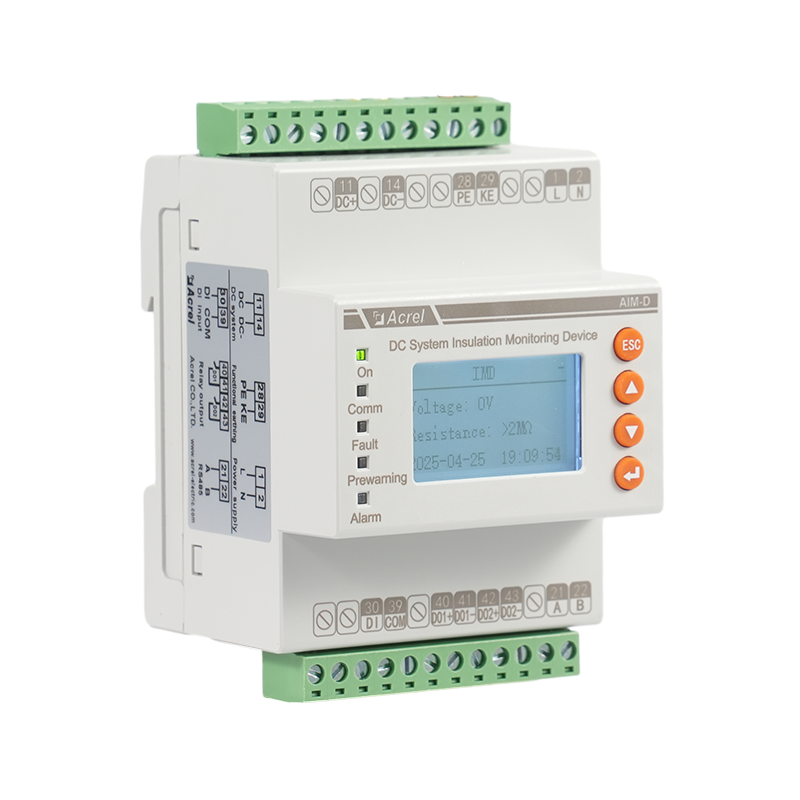

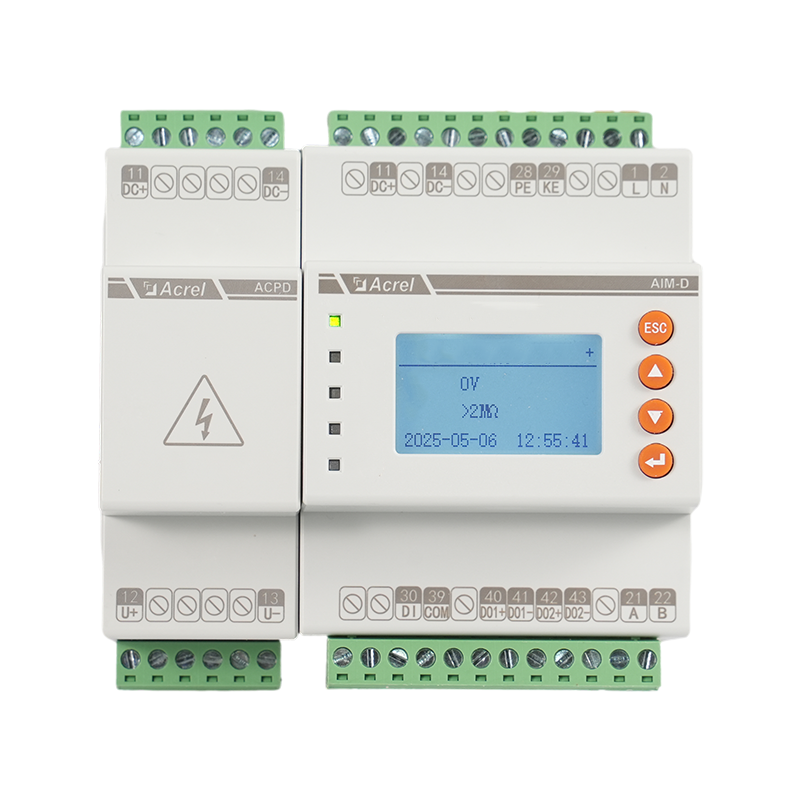

AIM-D500-CA Urządzenie do monitorowania izolacji szyny Din DC IMD z IEC61557-8

IEC61557-8

Monitorowanie rezystancji izolacji stacji ładowania DC

Napięcie znamionowe: 50 V ~ 1000 V

Zgodność z CHAdeMO 3.0 i kombinowanym systemem ładowania (CCS)

Wykrywanie podnapięcia i przepięcia

Tryb zatrzymania do wyłączenia generatora impulsów pomiarowych

Skontaktuj się z nami
PRZEDV: Dwukanałowy licznik energii DC z certyfikatem UL 0–1000 V do ładowarki pojazdów elektrycznych
DALEJ: AIM-D100-TH Urządzenie do monitorowania izolacji szyny Din DC IMD z wyświetlaczem LCD

+86-18702106858 / +86-21-69156352

[email protected]

  • Opisz

  • Monitor izolacji prądu stałego Acrel AIM-D500-CA to najnowocześniejsze urządzenie przeznaczone do pracy w systemach 0-1000V DC, zapewniające bezpieczeństwo zasilania poprzez ciągły monitoring rezystancji izolacji w instalacjach IT.

    Spełnia wymagania normy IEC 61557-8 i jest kompatybilny z Combined Charge System (CCS) i standardem CHAdeMO 3.0.

    Może monitorować rezystancję izolacji stacji ładowania DC o nominalnym zakresie napięcia systemowego od 50 V do 1000 V.

    Urządzenie posiada czteromodułową obudowę i montaż na szynie DIN, co ułatwia instalację i integrację z istniejącymi systemami.

    Posiada również możliwość pomiaru napięcia systemowego oraz wykrywania stanów podnapięciowych i przepięciowych.

    Tryb zatrzymania umożliwia użytkownikowi wyłączenie generatora impulsów pomiarowych poprzez protokół Modbus, poprzez menu urządzenia lub za pomocą zewnętrznego przycisku.

    AIM-D500-CA to idealne rozwiązanie do zastosowań takich jak elektrownie, podstacje, ładowarki pojazdów elektrycznych, systemy UPS i systemy słoneczne.

  • Dane techniczne
  • Prztjdmiot Paramtjtr
    Napięcie zasilania Napięcie zasilania Us AC/DC 85 ~ 265 V
    Częstotliwość 50/60 Hz
    Zużycie energii ≤ 5 W

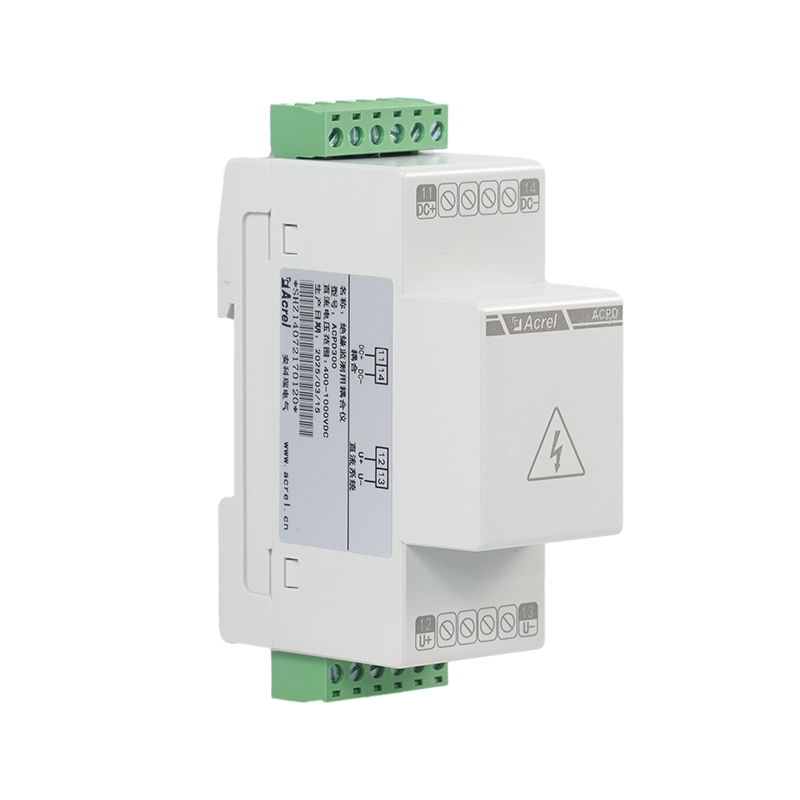

    Monitorowany system informatyczny Nominalnyny napięcie systemowe z ACPD300, Un ST 50 … 1000 V
    Nominalnyny napięcie systemowe bez ACPD300, Un ST 50 … 400 V
    Wartości odpowiedzi Wartość reakcji (ostrzeżenie wstępne o izolacji) Izolacja wartość graniczna alarmu … 2M Ω
    Wartość reakcji (alarm izolacji) 1 tys Ω… 2M Ω
    Względny niepewność ± 15%, ± 2 tys Ω
    Podnapięcie wykrywanie (80%~100%) Nie(wyłączone) *
    Wykrywanie przepięć (100%~120%) Nie(wyłączone) *
    dokładność 1%, ± 1 V
    Tryb CCS i CHAdeMO 3.0 Dopuszczalna pojemność rozproszenia systemu ≤ 20 μF
    Pomiar i wyświetlanie zakresu rezystancji izolacji 1 tys Ω… 2M Ω
    Pomiar niepewność / Niepewność względna C e ≤ 5 μF : ± 15%, ± 2 tys Ω
    C e >5 μF i R F >100 tys Ω : ± 15%
    Czas reakcji ≤ 10 s
    Interfejs RS485/Modbus-RTU
    Wyjście przekaźnikowe 2 x 1 styk zwierny, AC 250 V, 3 A, DC 30 V, 5 A
    Środowisko O temperatura pracy - 1 0 ℃ ~ 55 ℃
    S temperatura przechowywania - 2 0 ℃ ~ 70 ℃
    H wilgotność ≤95% wilgotności względnej , brak kondensacji i żrący gaz
    A wysokość ≤2000m
    waga AIM-D500-CA 244,3 g
    ACPD300 86,1 g
    Certyfikacja CE, IEC, RoHS

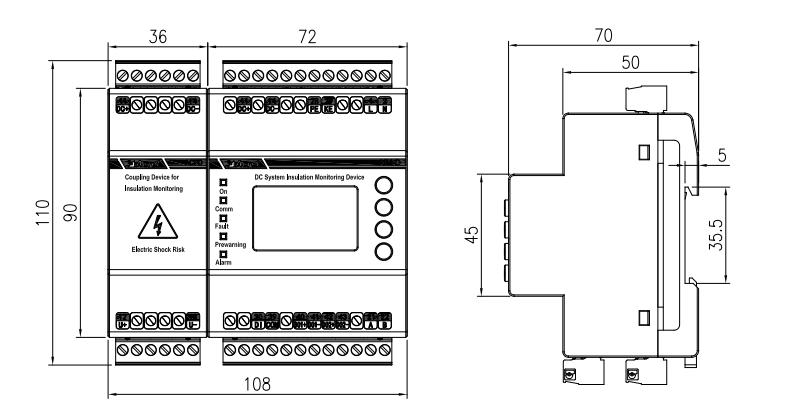

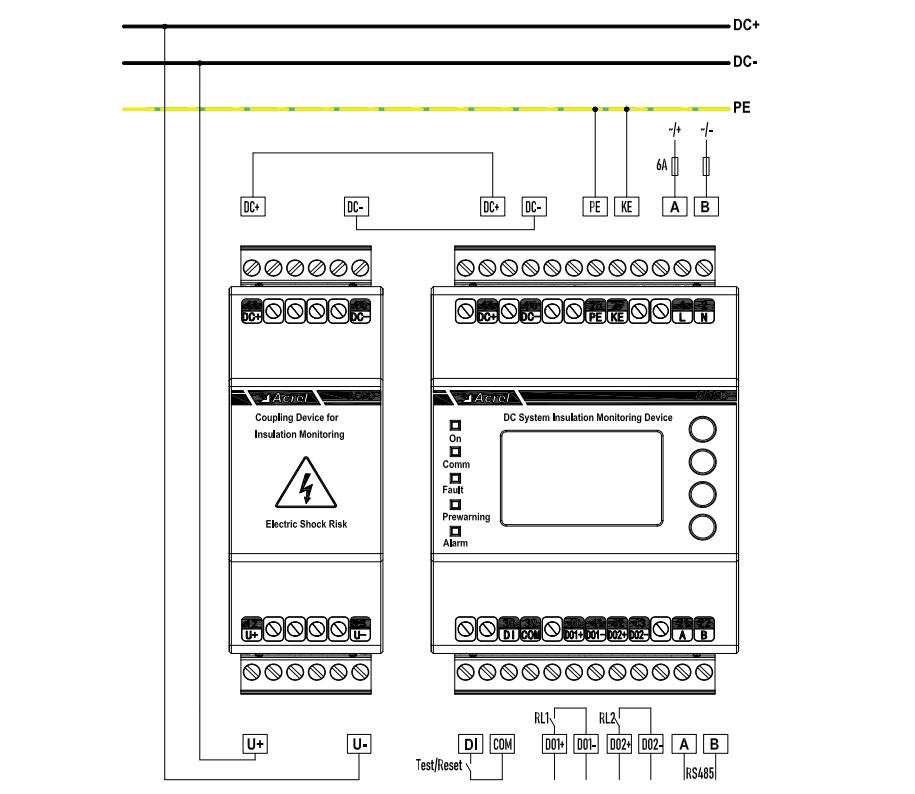

  • Wymiary i schemat połączeń

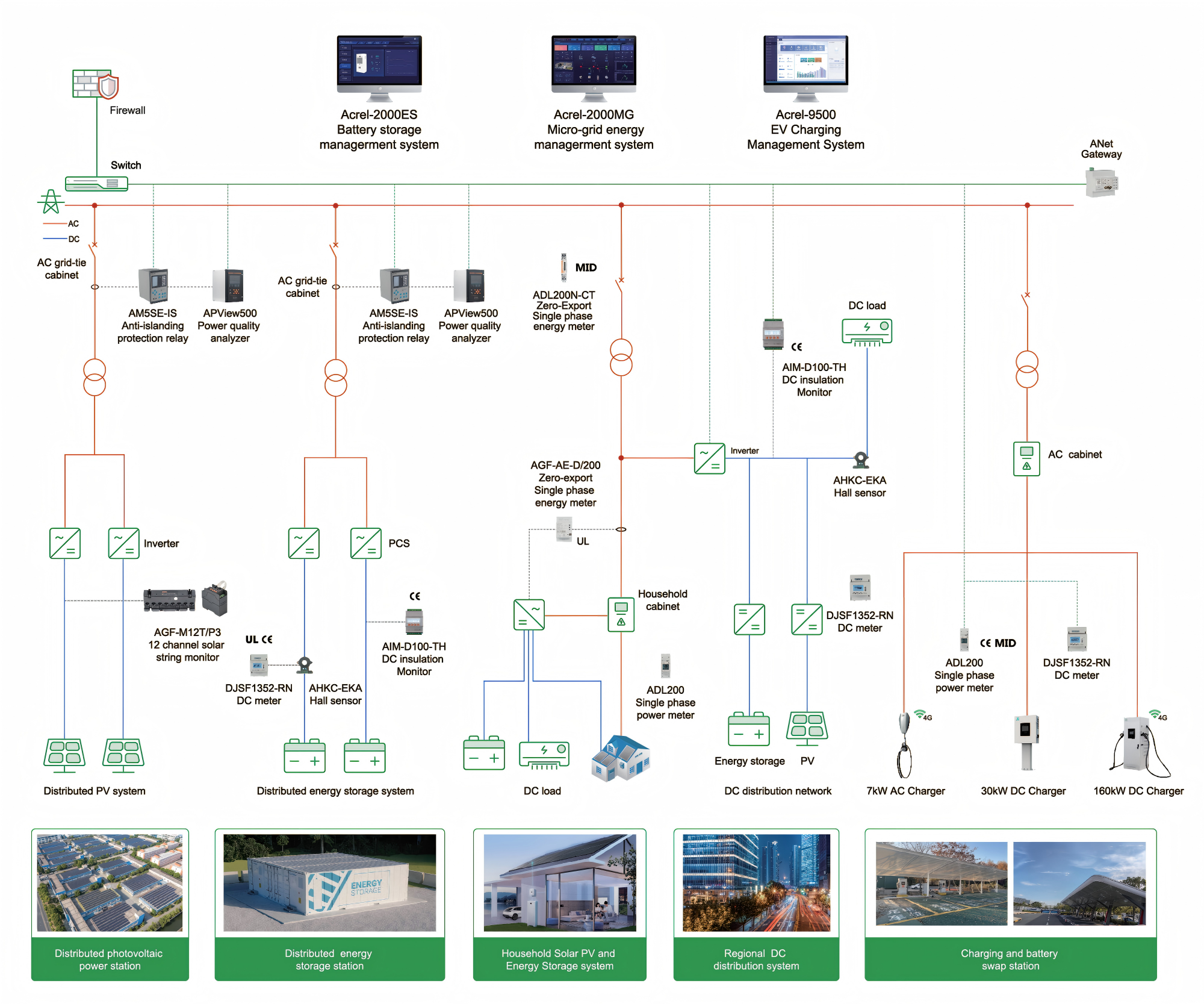

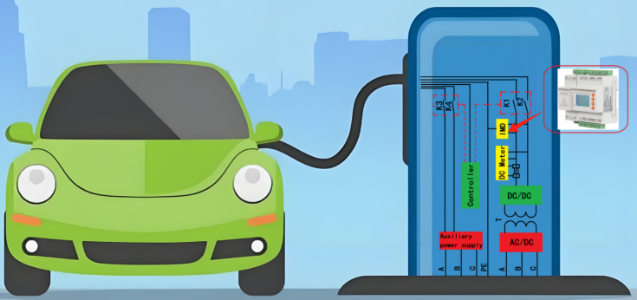

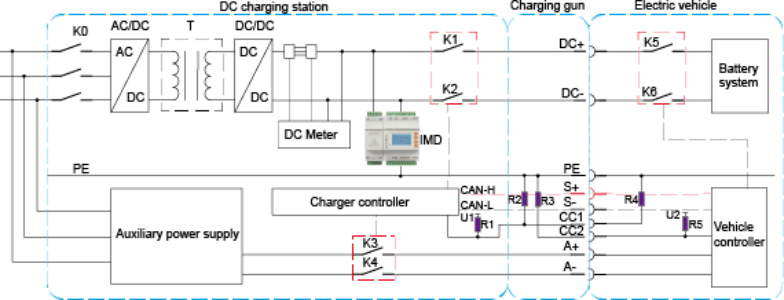

  • Scenariusz zastosowania
