Licznik energii prądu stałego 600 A z certyfikatem MID do ładowarki EV

Acrel DJSF1352-D-600 to miernik energii prądu stałego na szynę DIN, zaprojektowany do zastosowań związanych z ładowaniem pojazdów elektrycznych 600 A, fotowoltaiką i magazynowaniem akumulatorów. Jednocześnie mierzy, wyświetla i rejestruje napięcie prądu stałego (0–1000 V), prąd dwukierunkowy (pierwotny 4–90 A, maks. 600 A), moc chwilową (kW) i skumulowaną energię czynną (kWh) z dokładnością klasy 1/B. Segmentowy wyświetlacz LCD i opcjonalny moduł zdalnego wyświetlacza DJSF1352-L zapewniają odczyty w czasie rzeczywistym napięcia, prądu, mocy, daty/godziny, temperatury wewnętrznej oraz rejestrów energii w przód i w tył.

Elastyczność zasilania zapewnia wejście pomocnicze 9–36 V DC pobierające ≤3 W. Dwa izolowane galwanicznie porty RS-485 (zaciski śrubowe RJ12) obsługują protokoły Modbus-RTU, DL/T 645-2007 i DL/T-698, umożliwiając integrację łańcuchową z back-endami EMS, SCADA lub OCPP. Programowalne wyjścia impulsowe (100–300 imp/kWh) umożliwiają przepływ pracy w zakresie pomiarów dochodowych i certyfikacji MID.

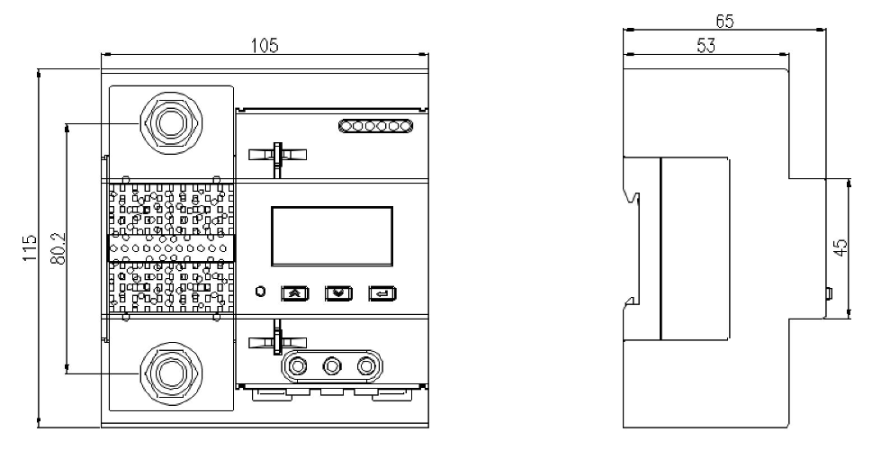

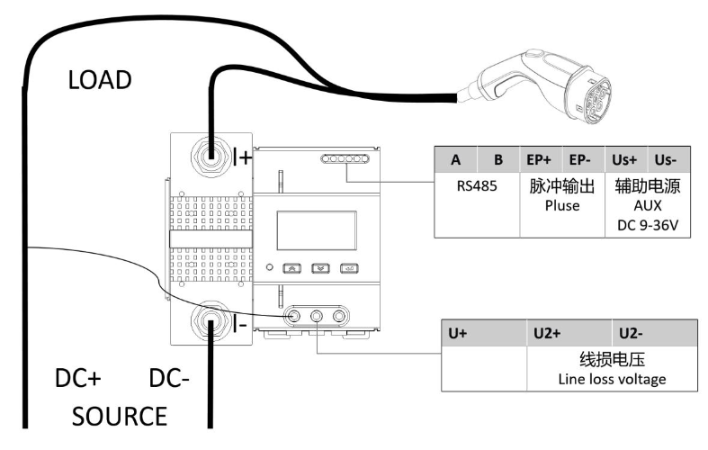

Zaprojektowany do pracy w trudnych warunkach, miernik wytrzymuje temperatury od -40°C do 70°C, wilgotność względną 95% bez kondensacji, Hi-Pot 4,4 kV/1 min, udar 6 kV i izolację ≥40 MΩ. Montaż na szynie DIN-35, moment dokręcania zacisków 0,5 N·m oraz instrukcje dotyczące okablowania za pomocą ekranowanej skrętki upraszczają instalację, minimalizując jednocześnie zakłócenia elektromagnetyczne. Parametry — adres, szybkość transmisji, parzystość, wartości dziesiętne energii, flagi zabezpieczające przed manipulacją — są chronione hasłem (domyślnie 0001) za pomocą wbudowanych przycisków lub zdalnych zapisów do rejestrów.

DJSF1352-D-600 zapewnia niezawodne podliczniki dla skrzynek przyłączeniowych modułów fotowoltaicznych, szybkich ładowarek DC EV i przemysłowych systemów UPS.
