Linia przychodząca DC centrum danych
Niezależne 2-kanałowe wejście trójfazowe
2–63 harmoniczna
8DI 4DO 1 Temp. i Wilgotność
Komunikacja Ethernet (opcjonalnie)
3 kanały komunikacji RS485
+86-18702106858 / +86-21-69156352

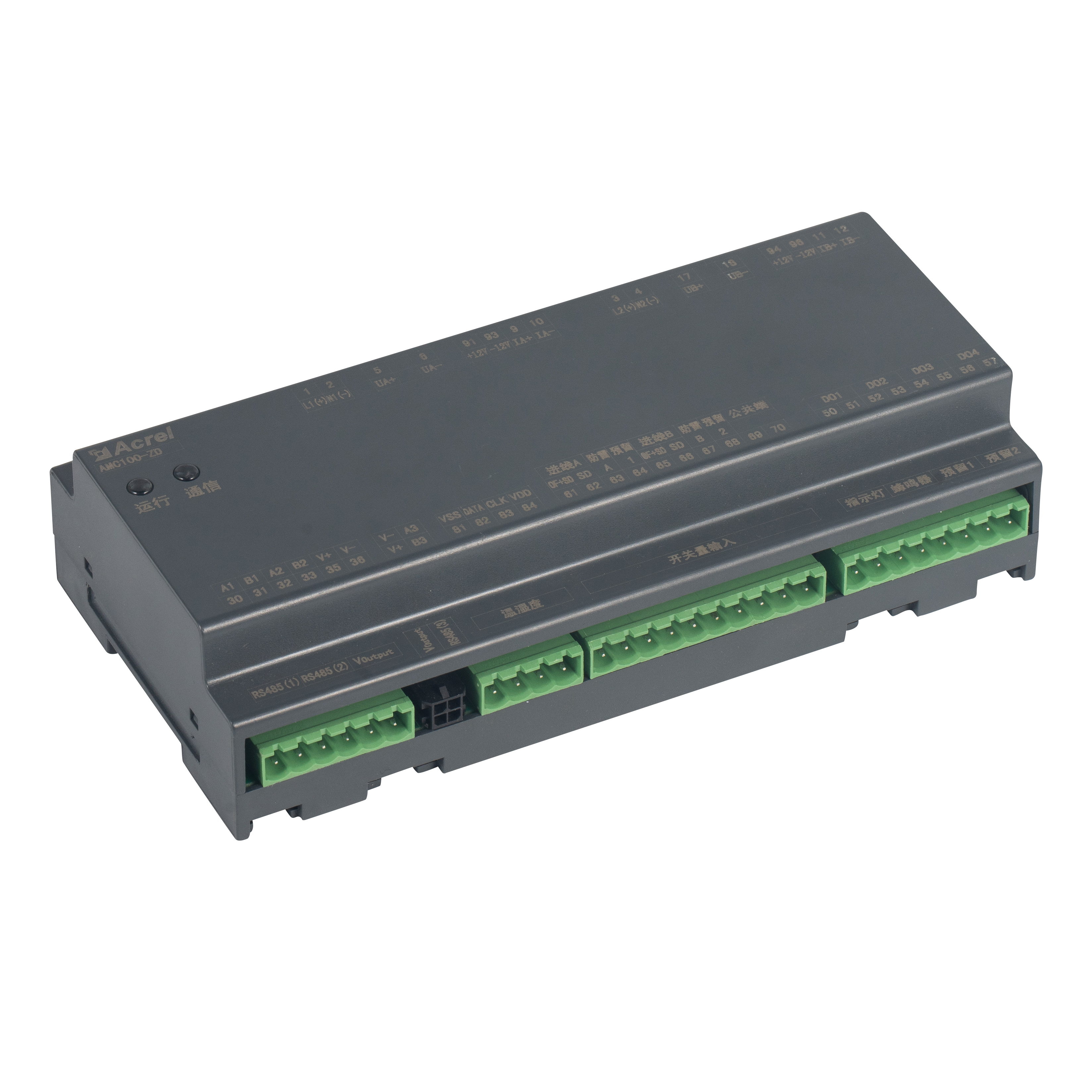

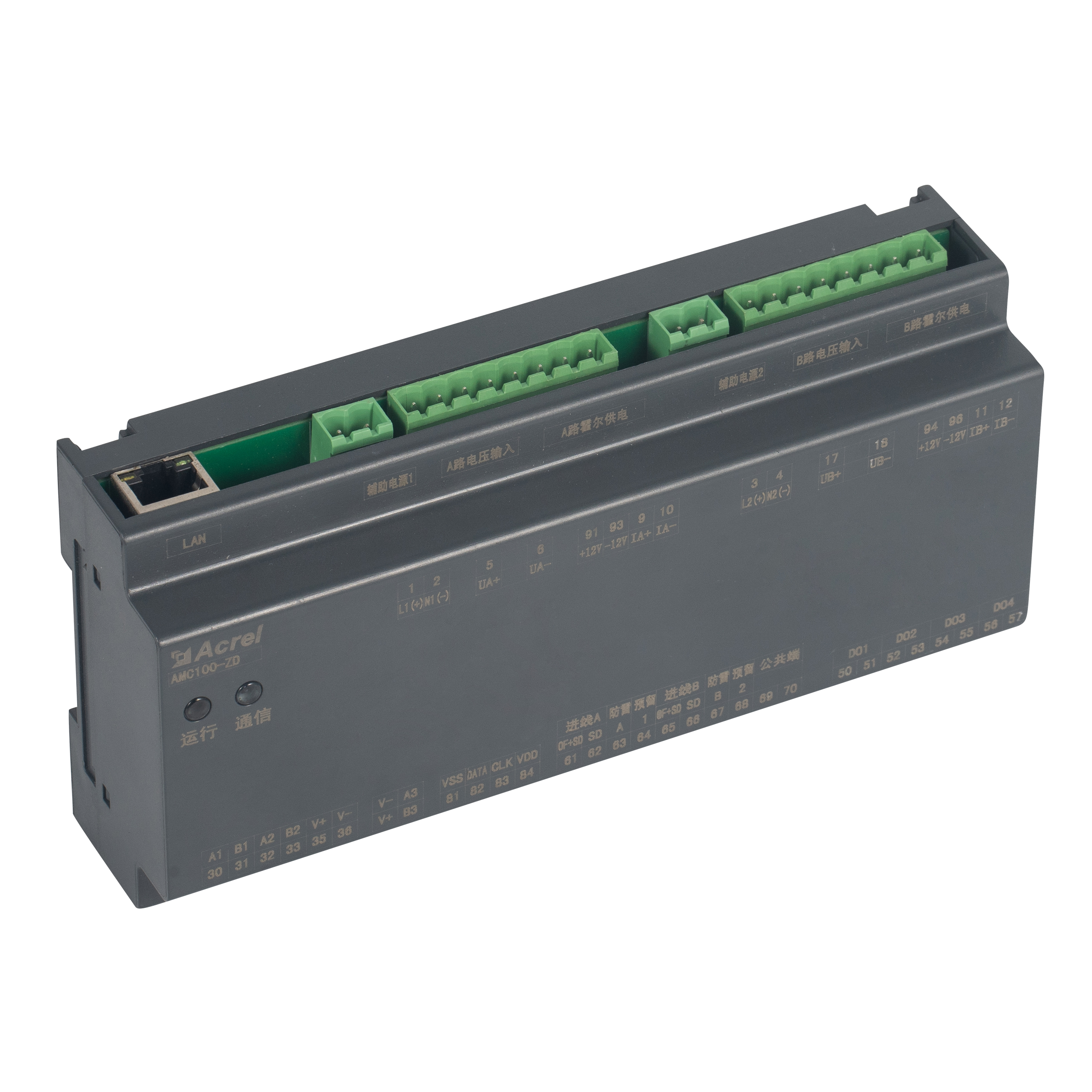

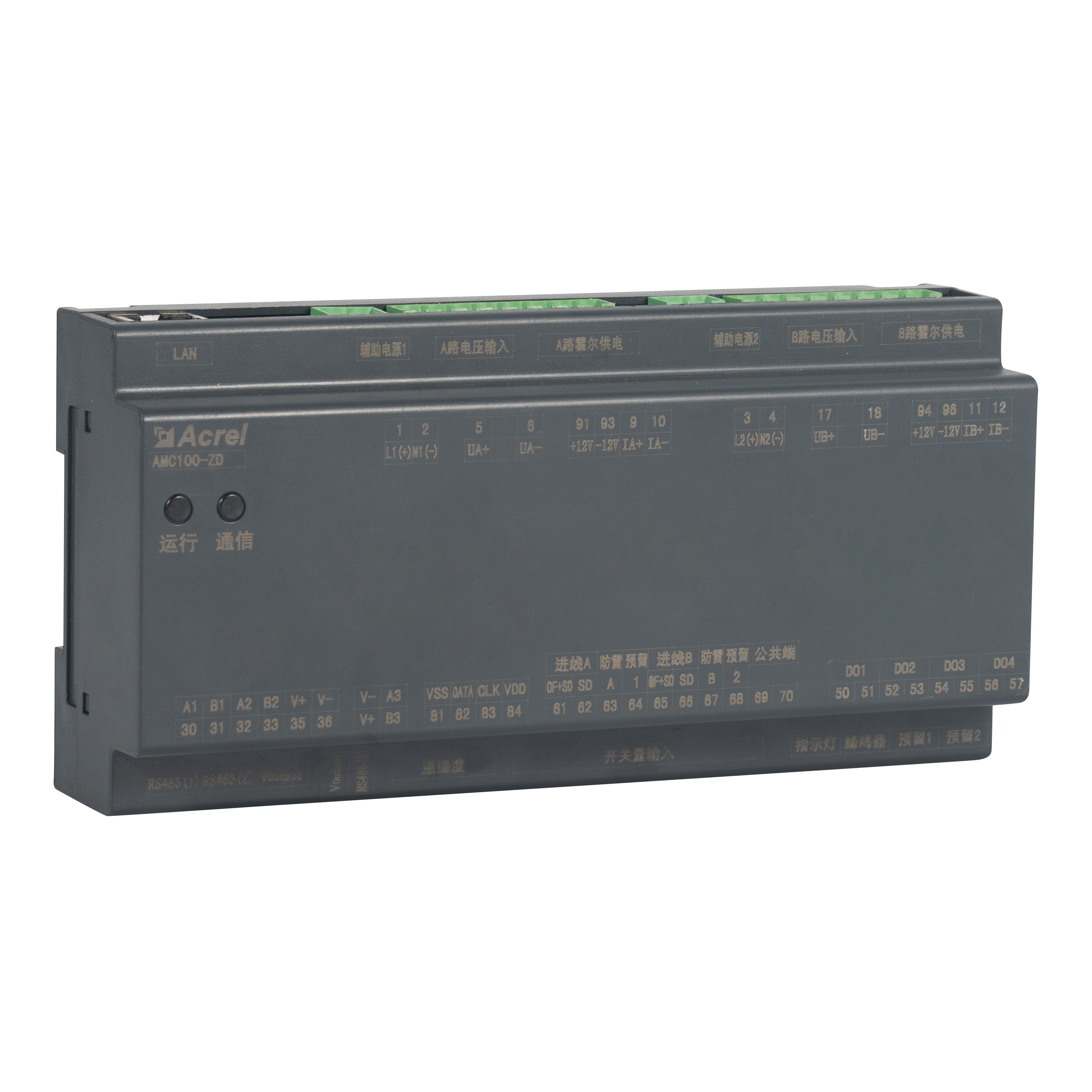

AMC100-ZD to precyzyjna jednostka monitorująca dystrybucję zasilania prądu stałego firmy Acrel na szynę DIN, zaprojektowana z myślą o szafach serwerowych w centrach danych. Jednocześnie śledzi pełne parametry elektryczne podwójnego zasilania trójfazowego A B, 192 obwody odpływowe, 8 punktów stanu DI / 4 DO, 2 kanały upływu, 1 czujnik temperatury i wilgotności oraz 63 harmoniczne. Trzy porty RS485 Modbus-RTU umożliwiają bezproblemową integrację BMS/DCIM. Kompaktowa obudowa o średnicy 180 mm, dokładność ±0,5%, progi alarmowe dla każdego kanału i natychmiastowe ostrzeżenie dźwiękowe w formie świetlnej ograniczają straty energii i przestoje, dzięki czemu jest skalowalnym sercem ekologicznych rozwiązań monitorowania szyn prądu stałego lub PDU w centrach danych.
| Modelka | AMC100-ZD | |
| Zmierzone parametry | Napięcie, prąd, moc, energia elektryczna, temperatura otoczenia i wilgotność | |
| Napięcie magistrali | Oceniono | 48VDC,240VDC,336VDC |
| Zakres pomiarowy | ±20% | |
| Przeciążenie | Napięcie chwilowe 2 razy na sekundę | |
| Bieżący obwód wejściowy | Oceniono | 5 V （ Czujnik Halla, ±12 V zasilany przez AMC100-ZD ） |
| Przeciążenie | Czas trwania wynosi 1,2 razy, chwilowo 10 razy na sekundę | |
| Temperatura i wilgotność | Zakres temperatur | -40℃ ～ 99 ℃ |
| Zakres wilgotności | 20% ～ 90% | |
| Dokładność pomiaru | Zwinąć | Poziom napięcia/prądu 0,5, poziom mocy/energii elektrycznej 1 |
| Temperatura | ±1 ℃ | |
| Wilgotność | ±5% | |
| Pomocniczy dostawa | AMC100-ZD : Moc sygnału （ ≤15W ） | |
| AMC100-ZD-P24 : Niezależny zasilacz DC 12-24V | ||
| AMC100-ZD-P220 : | ||
| 1, Gdy stałe napięcie wynosi 240 V DC 、 DC336V, zasilany przez AC220V 、 DC240V 、 Niezależne zasilanie DC336V | ||
| 2、 Gdy stałe napięcie wynosi 48 V DC, zasilane przez niezależne zasilanie DC 48 V | ||
| Środowisko | Temperatura | Operacja : -15 ℃ ～ 55℃ Przechowywanie : -25 ℃ ～ 70 ℃ |
| Wilgotność | Wilgotność względna ≤93% | |
| Wysokość | ≤2500m | |
| Wyjście przełączające | 4-kierunkowy 3A 250VAC/3A 30VDC | |
| Wejście przełączające | 8 suchych węzłów | |
| Komunikacja | 1 kanał izolowany RS485/Modbus-RTU od systemu działającego w tle | |
| 1 RS485/Modbus-RTU do ekranu dotykowego | ||
| 1 połączenie RS485/Modbus-RTU z modułem downstream | ||
| Funkcja 1-kanałowej komunikacji Ethernet jest opcjonalne | ||
| Instalacja | Metoda Montaż na szynie DIN35mm lub płycie dolnej | |
| Poziom ochrony | IP20 | |
| Poziom zanieczyszczenia | 2 | |
| Bezpieczeństwo | Izolacja | Rezystancja izolacji pomiędzy wszystkimi zaciskami i częściami przewodzącymi obudowy musi wynosić co najmniej 100 MΩ |
| Wytrzymuje napięcie | Sygnał napięciowy i prądowy linii A // Sygnał napięciowy i prądowy linii B // Wyjście przełączające // Izolowany port komunikacyjny // Dwa pozostałe porty powinny spełniać wymagania AC 2 kV przez 1 min, wejście przełączające i pozostałe porty powinny spełniać AC 0,5 kV przez 1 min, prąd upływowy powinien być mniejszy niż 2 mA, nie ma zjawiska przebicia ani przeskoku. | |
| Zakłócenia antystatyczne | Poziom 4 | |
| Kompatybilność elektromagnetyczna | Reakcja na szybki impuls przejściowy | Poziom 3 |
| Odporność na przepięcia | Poziom 4 | |
| Promieniowanie elektromagnetyczne o częstotliwości radiowej | Poziom 3 | |
