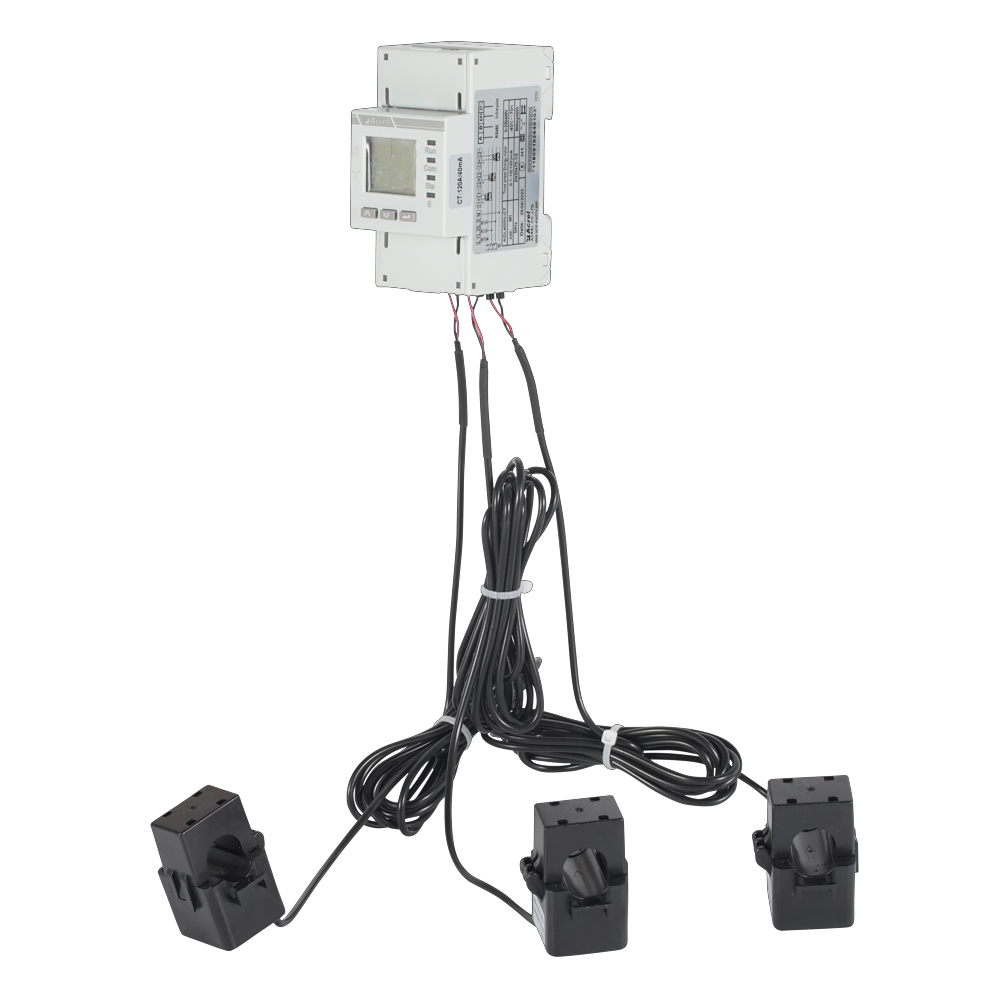

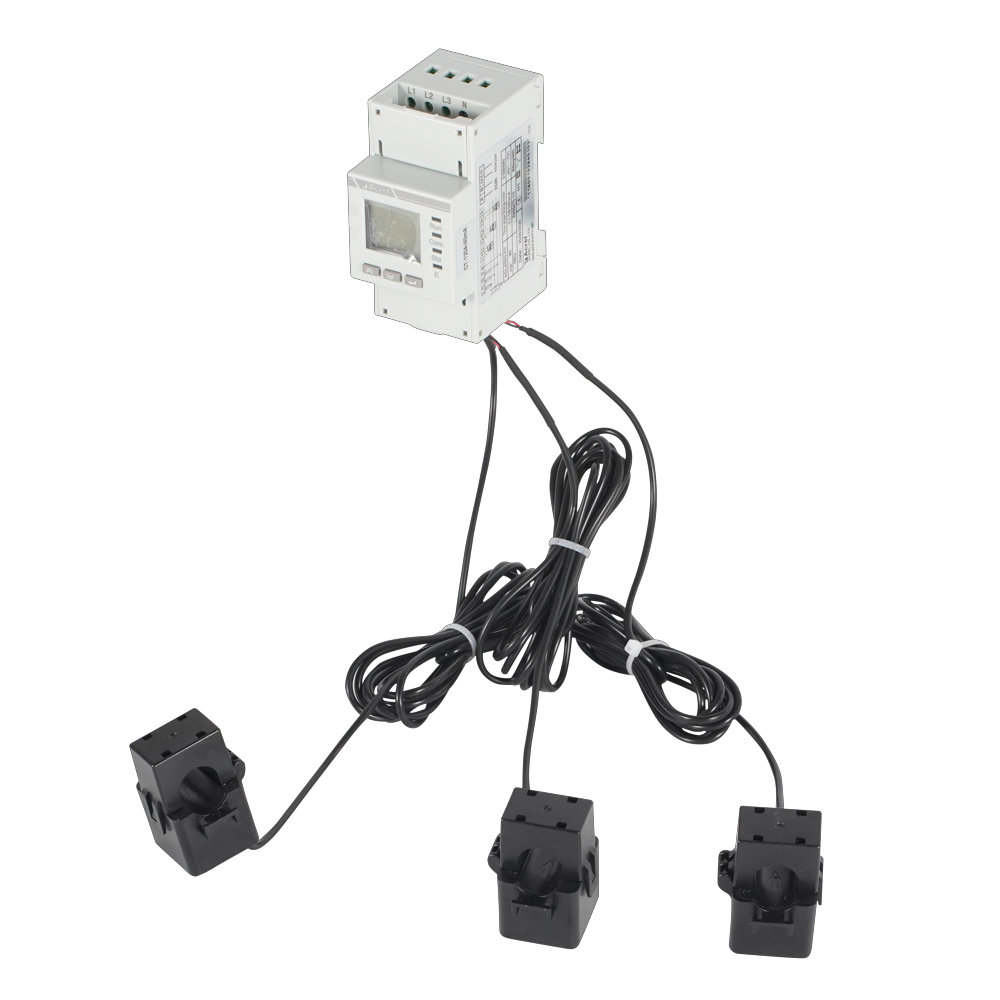

Prąd znamionowy: 80A/120A/200A/300A według przekładników prądowych
Certyfikat MID
Szybki czas reakcji 100 ms
Napięcie znamionowe: 3*230/400 V
Wysoka klasa dokładności 0,5 S
Komunikacja RS485
+86-18702106858 / +86-21-69156352

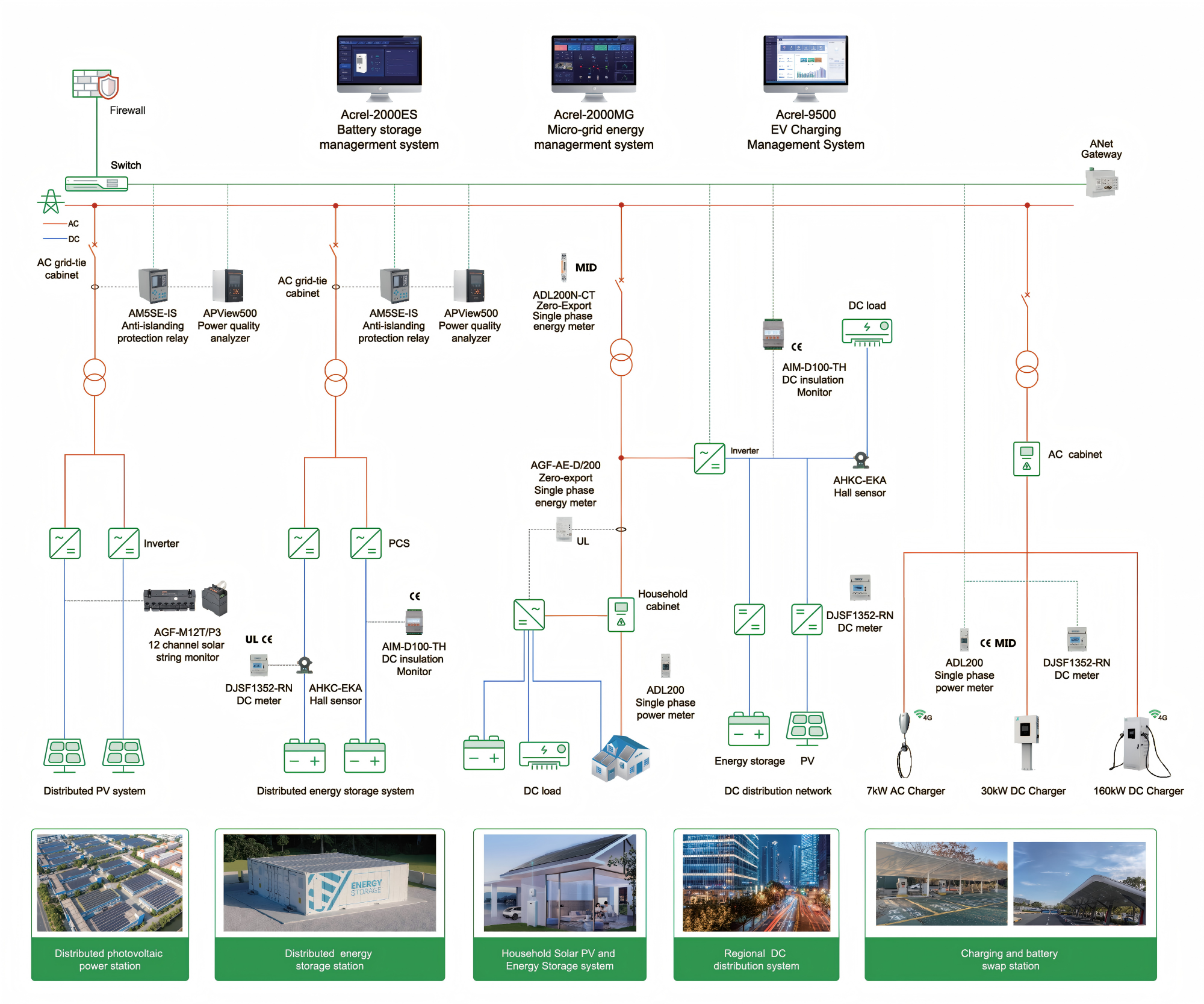

Wielofunkcyjny licznik energii elektrycznej serii ADL montowany na szynie DIN to inteligentne urządzenie przeznaczone do nowych systemów wytwarzania energii, w tym systemów fotowoltaicznych podłączonych do sieci, mikroinwerterów, magazynów energii i systemów sprzęgających AC.
Produkt ten oferuje wysoką precyzję pomiaru, zwartą konstrukcję, szybką reakcję i łatwą instalację. Może pobierać próbki, mierzyć i monitorować parametry mocy podczas komunikacji z falownikami lub systemami zarządzania energią (EMS). Kluczowe funkcje obejmują zapobieganie odwrotnemu przepływowi mocy, regulację wytwarzania energii oraz zarządzanie ładowaniem i rozładowywaniem baterii w oparciu o zgromadzoną energię elektryczną w czasie rzeczywistym.
Dodatkowo obsługuje dwukierunkowe pomiary i rozproszone zarządzanie energią fotowoltaiczną w gospodarstwach domowych, zapewniając efektywne i inteligentne wykorzystanie energii.
| Przedmiot | Parametry | ||
| Nr modelu | ADL400N-CT | ||
| Pomiar | Siatka | Trójfazowy czteroprzewodowy | |
| Napięcie | Napięcie znamionowe | Trójfazowe: 3×230/400V | |
| Zakres wejściowy | ±20% | ||
| Przeciążenie | Ocena 1,2-krotna (ciągła) | ||
| 2-krotność wartości znamionowej przez 1 sekundę | |||
| Zużycie energii | <2W ， <10VA | ||
| Klasa dokładności | Błąd ±0,5% | ||
| Aktualny | Prąd wejściowy | AC 80A/120A/200A/300A | |
| Przeciążenie | Ocena 1,2-krotna (ciągła) | ||
| 2-krotność wartości znamionowej przez 1 sekundę | |||
| Zużycie energii | <1W ， <1VA | ||
| Klasa dokładności | Błąd ±0,5% | ||
| Moc | Moc czynna, bierna, pozorna, błąd ±0,5% | ||
| Siatka frequency | 50/60 Hz, błąd ±0,5% | ||
| Wskaźnik odpowiedzi | ≤100ms (napięcie, prąd, moc) | ||
| ≤1s (energia elektryczna) | |||
| Pomiar category | KAT III | ||
| poziom przepięcia | OVC III | ||
| Pomiar | Energia elektryczna | Aktywna energia : Klasa B | |
| Energia bierna (klasa dokładności 2) | |||
| zużycie energii | ≤2W | ||
| Kompatybilność elektromagnetyczna | E2 | ||
| Bezpieczeństwo | Moc frequency withstand voltage | Pomiędzy komunikacją a wejściem sygnału, AC3kV 1min | |
| Rezystancja izolacji | Zaciski wejściowe i wyjściowe do obudowy >100MΩ | ||
| Komunikacja | Interfejs i protokół komunikacyjny | Interfejs RS485 i protokół Modbus RTU | |
| Komunikacja address range | Modbus RTU:1~247 ； | ||
| Szybkość transmisji | Obsługa 1200bps-38400bps | ||
| Środowisko | Temperatura robocza | -40 ℃ ～ 70 ℃ | |
| Temperatura przechowywania | -40 ℃ ～ 80 ℃ | ||
| Wilgotność względna | ≤95% (bez kondensacji) | ||
| „Nie nadaje się do wilgotnych środowisk” | |||
| Wysokość | ≤2000m | ||
| Norma odniesienia | EN IEC 61010-1:2010 Wymagania bezpieczeństwa dotyczące sprzętu elektrycznego do pomiarów, sterowania i użytku laboratoryjnego – Część 1: Wymagania ogólne | ||
| EN IEC 61010-2-030:2010 Wymagania bezpieczeństwa dotyczące sprzętu elektrycznego do pomiarów, sterowania i użytku laboratoryjnego – Część 2-030: Wymagania szczegółowe dotyczące sprzętu wyposażonego w obwody testujące lub pomiarowe | |||
| EN IEC 61326-1:2021 Sprzęt elektryczny do pomiarów, sterowania i użytku laboratoryjnego – Wymagania dotyczące kompatybilności elektromagnetycznej – Część 1: Wymagania ogólne | |||
| EN IEC 61326-2-1:2021 Sprzęt elektryczny do pomiarów, sterowania i użytku laboratoryjnego – Wymagania EMC – Część 2-1: Wymagania szczegółowe dotyczące badania kompatybilności elektromagnetycznej sprzętu elektrycznego do pomiarów, sterowania i użytku laboratoryjnego | |||
| EN 50470-3 Urządzenia do pomiaru energii elektrycznej (prądu przemiennego) – Część 3: Wymagania szczegółowe – Statyczne liczniki energii czynnej (wskaźniki klas A, B i C) | |||
| IP | IP51 （ Należy zainstalować w odpowiedniej obudowie o stopniu ochrony IP ） | ||
| Stopień zanieczyszczenia | II | ||
| Stopień uniwersytecki | III | ||
| Środowisko instalacyjne | Zastosowanie w pomieszczeniach | ||
| Stopień ochrony | Klasa II (podwójna izolacja) | ||
| Środowisko użytkowania | Montowany w szafce (zewnętrznej powłoki nie można dotykać) | ||
| Poziom | M1 | ||
| Bezpieczeństwo CT | Rezystancja izolacji: greater than 1000 MΩ under normal conditions ； | ||
| Odporność na wytrzymałość elektryczną: wytrzymuje częstotliwość zasilania 4000 V, 50 Hz przez 1 minutę ； | |||
| Ognioodporność: Zgodna z poziomem UL94-V0 ； | |||
