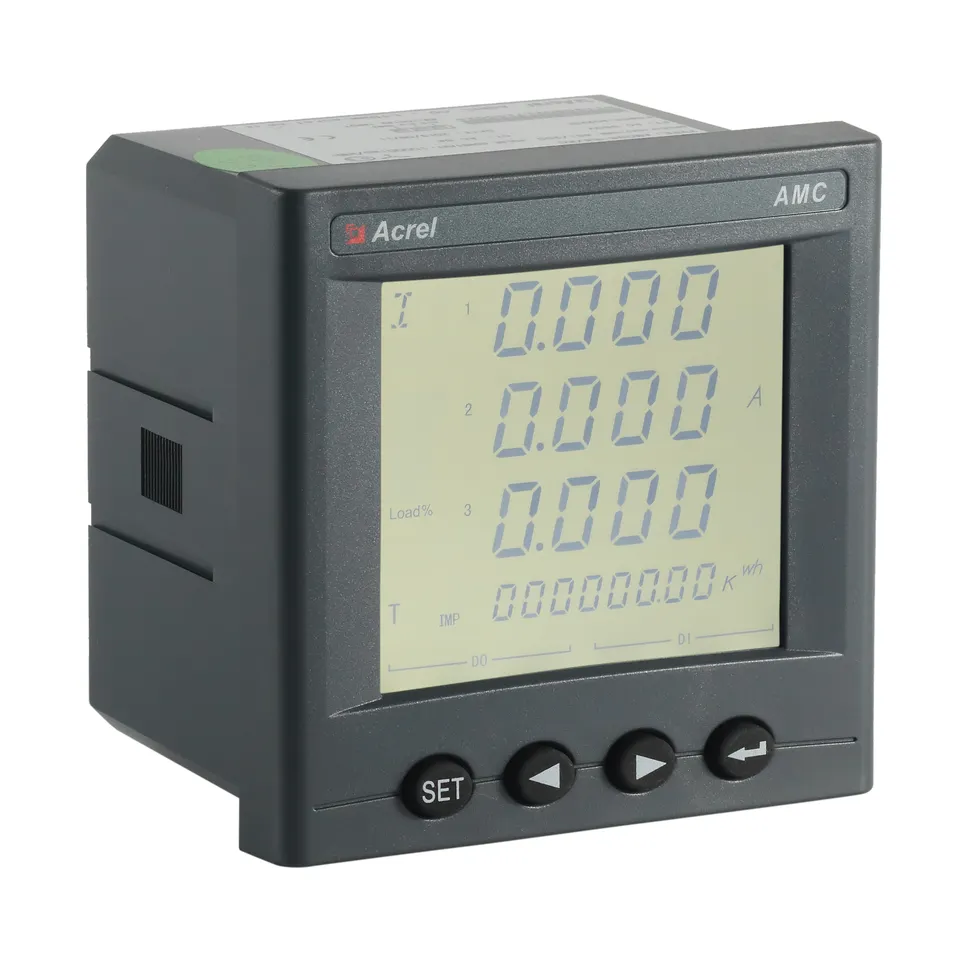

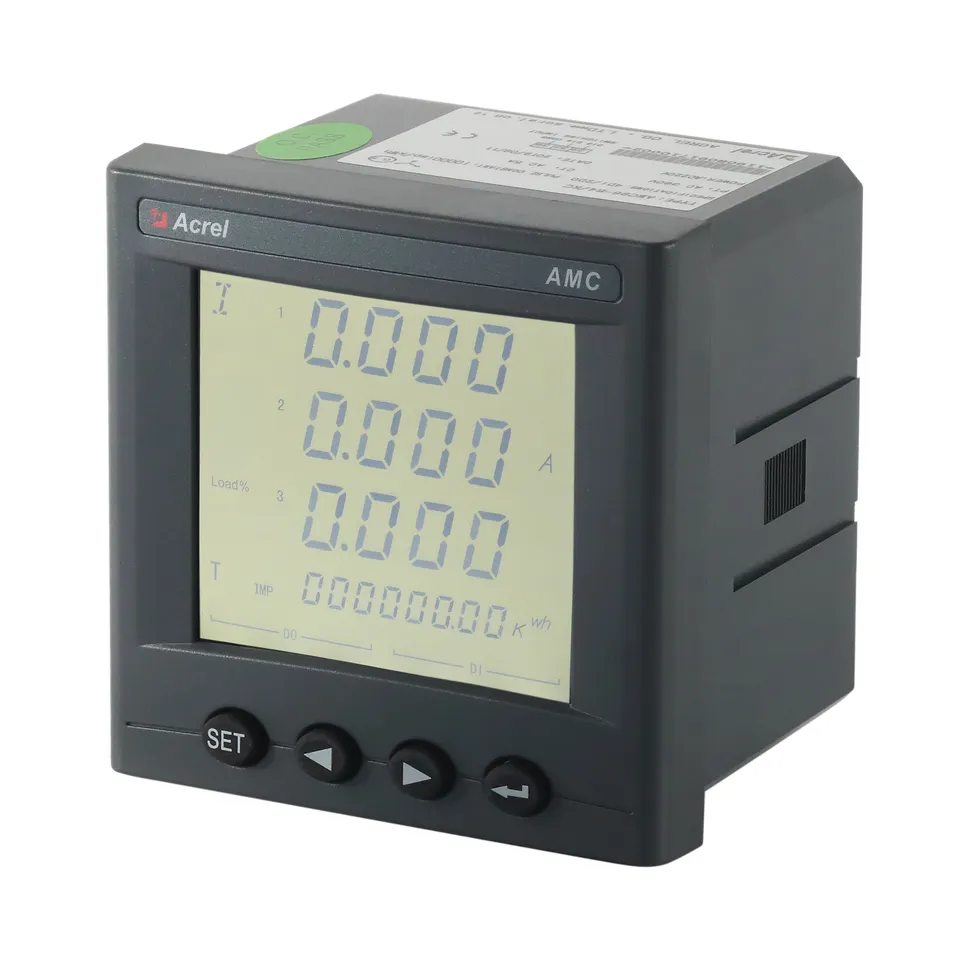

Trójfazowy programowalny licznik energii montowany na panelu

Pomiar trójfazowy prądu przemiennego

Prąd wejściowy: 5A/1A przez przekładniki prądowe

THD z harmonicznymi 2-31

Pomiar RNS

4DI i 2DO

Wyjście impulsowe

Skontaktuj się z nami
PRZEDV: Bezprzewodowy jednofazowy licznik energii IoT AC 100 A
DALEJ: DTSD1352 Trójfazowy licznik energii AC do eksportu zerowego falownika słonecznego

+86-18702106858 / +86-21-69156352

[email protected]

  • Opisz

  • AMC96L-E4/KC to trójfazowy programowalny licznik energii do montażu panelowego o wysokiej dokładności, zaprojektowany z myślą o monitorowaniu mocy w czasie rzeczywistym, zarządzaniu energią i analizie jakości energii w instalacjach przemysłowych, komercyjnych i centrach danych. Kompaktowa obudowa DIN o wymiarach 96 × 96 mm z wielofunkcyjnym pomiarem klasy 0,5 zapewnia odczyty rzeczywistej wartości skutecznej napięcia, prądu, mocy czynnej/biernej/pozornej, współczynnika mocy, częstotliwości, importu/eksportu kWh i kvarh z komunikacją Modbus-RTU RS485 dla bezproblemowej integracji ze SCADA, BMS lub EMS. Czterokwadrantowy pomiar taryfowy, wychwytywanie zniekształceń 31. harmonicznej, analiza THD, rejestracja zapotrzebowania, profilowanie obciążenia i obsługa czterech taryf TOU umożliwiają precyzyjne rozliczanie i optymalizację wydajności. Szeroki zakres 3×57,7/100 V…3×380/660 V, 0,02–6 A do bezpośredniego podłączenia lub wejście przekładnika prądowego, dwukierunkowe liczniki energii, wyjście impulsowe, alarm przekaźnikowy i zabezpieczenie przed manipulacją sprawiają, że AMC96L-E4/KC idealnie nadaje się do rozdzielnic, tablic rozdzielczych, elektrowni fotowoltaicznych, stacji ładowania pojazdów elektrycznych i zastosowań inteligentnych sieci, spełniając jednocześnie wymagania norm IEC 62053-22, IEC 61557-12 i normy CE.

  • Dane techniczne
  • Parametry techniczne Wartość
    Wejście Połączenie Jednofazowe – 2-przewodowe, 3-fazowe – 3-przewodowe, 3-fazowe – 4-przewodowe
    Częstotliwość 45-65 Hz
    Napięcie Ocena:
    jednofazowe: AC 100 V, 400 V
    Trójfazowe: AC 3×57,7 V/100 V (100 V), 3×220 V/380 V (400 V), 3×380 V/660 V (660 V) (tylko rozmiar 96)
    Przeciążenie: 1,2-krotna wartość znamionowa (ciągła): 2-krotna wartość znamionowa przez 1 sekundę
    Pobór mocy: < 0,5 VA
    Aktualny Ocena: AC IA、5A
    Przeciążenie: 1,2-krotna ocena (ciągła); 10-krotna ocena przez 1 sekundę
    Pobór mocy: < 0,5 VA
    Wyjście Energia elektryczna Wyjście mode:open-collector photo-coupler pulse
    Stała impulsu: 10000imp/kWh (ustawiana), szczegółowe informacje można znaleźć na schemacie połączeń;
    Komunikacja Port RS485, protokół Modbus -RTU, protokół DLT645 (wersje 07 i 97),
    szybkość transmisji 1200 ~ 38400
    Funkcja Wejście przełączające Wejście ze stykiem bezpotencjałowym, wbudowany zasilacz; jeśli model to KA, aktywne jest napięcie AC 220 V.
    Wyjście przełączające Wyjście mode: Relay normally open contact output
    Obciążalność styków: AC 250 V/3 A, DC 30 V/3 A
    Wyjście analogowe 4 - 20 mA
    Klasa dokładności Częstotliwość:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Zasilanie AC/DC 85-265 V lub DC24V（±20%）lub DC48V(±20%)
    pobór mocy ≤10VA
    Bezpieczeństwo Napięcie wytrzymywane o częstotliwości sieciowej Pomiędzy zasilaniem//wyjściem przełączającym// wejściem prądowym//wejściem napięcia a transmisją// komunikacją //wyjściem impulsowym//wejściem przełączającym AC 2 kV 1min;
    Pomiędzy Zasilaniem, wyjściem przełączającym, wejściem prądowym, wejściem napięciowym AC 2 kV 1min;
    Pomiędzy transmisją, komunikacją, wyjściem impulsowym, wejściem przełączającym AC 1kV 1 min;
    Rezystancja izolacji Wejście、Output end to machine enclosure >100MΩ
    Środowisko Temperatura praca: -25°C~ 65°C przechowywanie: -40°C ~ 80°C
    Wilgotność ≤93%RH Bez kondensacji
    Wysokość ≤2500m

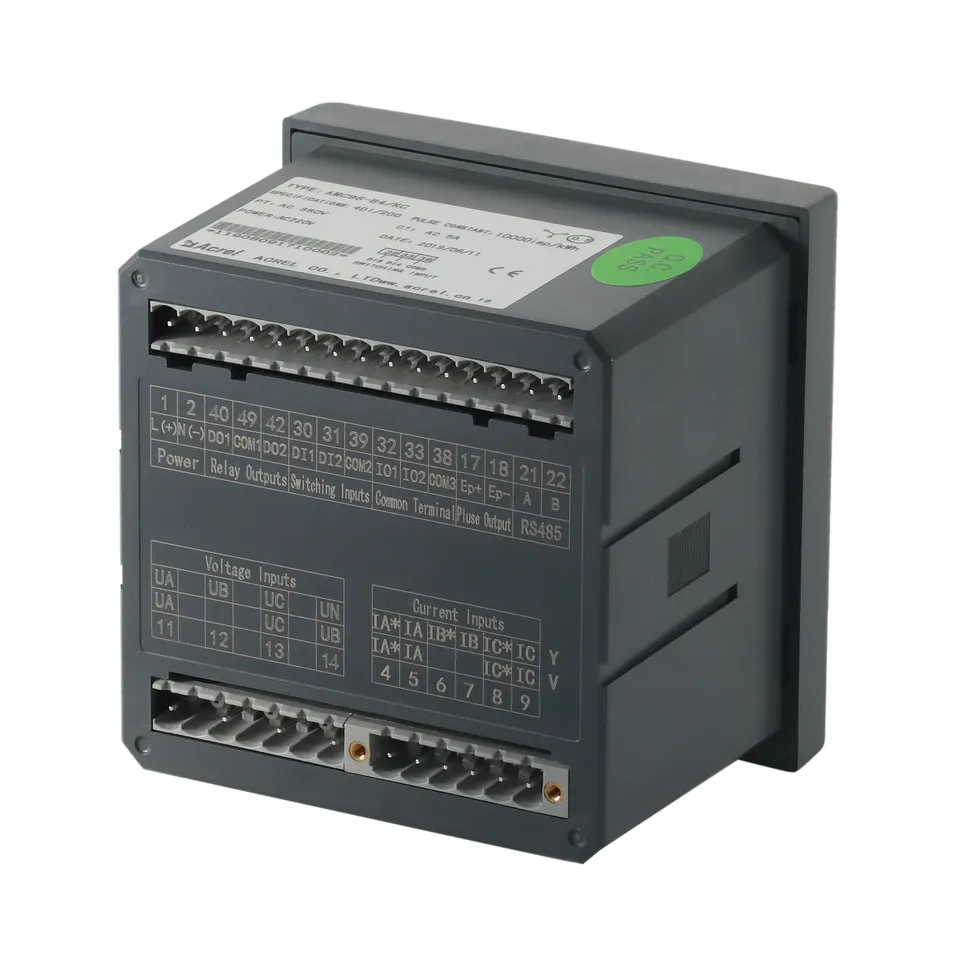

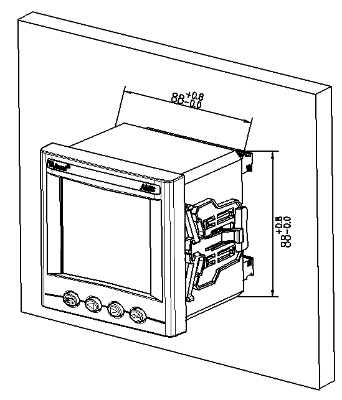

  • Wymiary i schemat połączeń

  • Scenariusz zastosowania

  • Rozwiązanie do monitorowania zasilania

  • Aplikacja dotycząca miejsca pracy
