Pomiar dwukierunkowy
Pomiar z dwoma źródłami
Certyfikat UL
Napięcie znamionowe: 3*277/480 V
Prąd znamionowy: 1/5A według przekładników prądowych
Komunikacja RS485
+86-18702106858 / +86-21-69156352

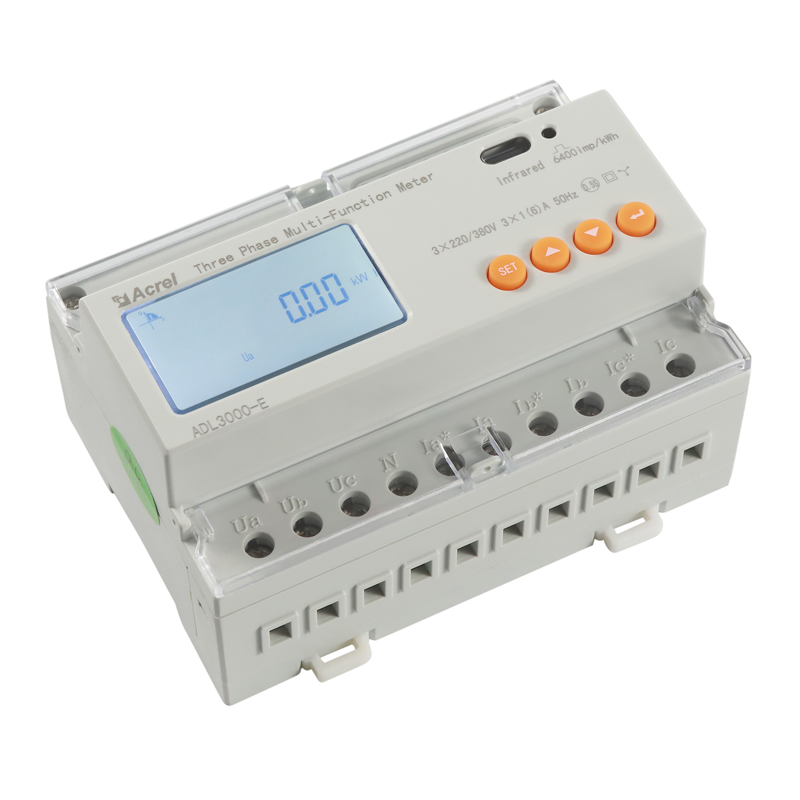

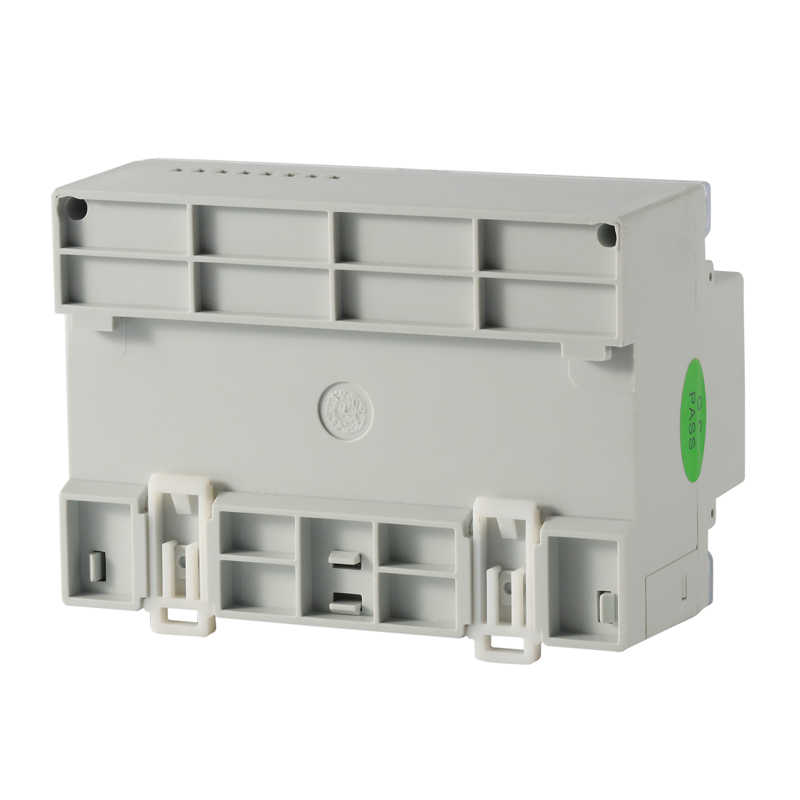

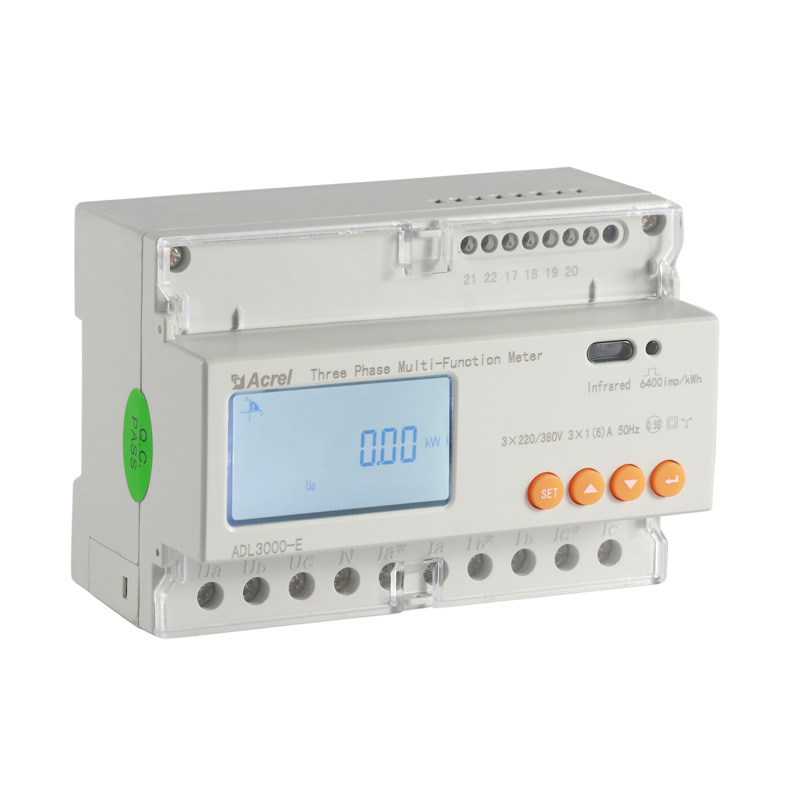

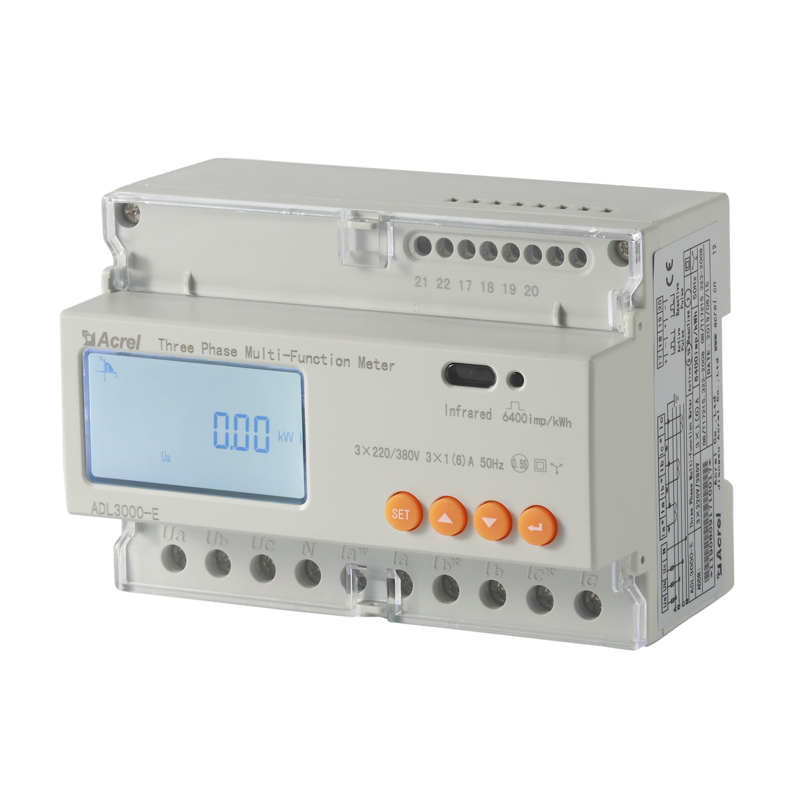

ADL3000-E to wyrafinowany trójfazowy wielofunkcyjny licznik energii przeznaczony do systemów zasilania, przedsiębiorstw przemysłowych i górniczych oraz przedsiębiorstw użyteczności publicznej.
Oferuje precyzyjny pomiar zużycia energii elektrycznej oraz kompleksowe zarządzanie zapotrzebowaniem na energię elektryczną. Kluczowe funkcje obejmują pomiary dwukierunkowe i pomiary z dwóch źródeł, zapewniające dokładny pomiar energii w złożonych systemach zasilania.
Urządzenie wyposażone jest w komunikację RS485 zgodną z protokołem MODBUS-RTU, co ułatwia integrację z różnymi systemami sterowania, systemami SCADA i systemami zarządzania energią.
Posiada certyfikat UL i spełnia rygorystyczne standardy bezpieczeństwa i wydajności. Dzięki prądowi znamionowemu 3×277/480 V nadaje się do szerokiego zakresu zastosowań. Wysoka precyzja pomiaru, niewielkie rozmiary i prosta instalacja sprawiają, że jest to idealny wybór do monitorowania energii i zarządzania nią w różnorodnych środowiskach przemysłowych i komercyjnych.
| ADL3000 | Dane techniczne | ||

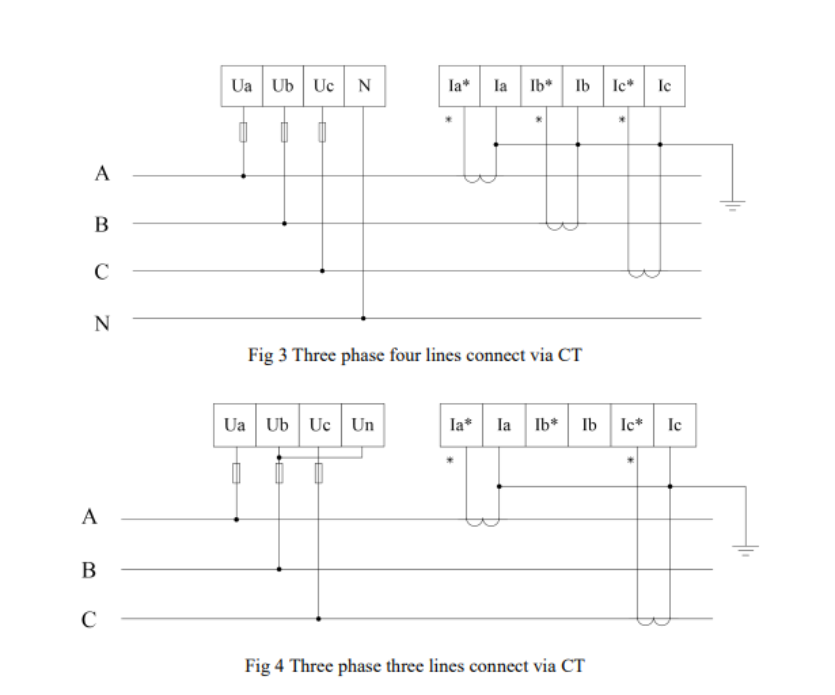

| Faza | 3 fazy 3 przewody, 3 fazy 4 przewody | ||
| Pomiar | Napięcie | Napięcie odniesienia | 3×100 V, 3×380 V, 3×57,7/100 V, 3×220/380 V, 3*277/480 V |
| Konsumpcja | <10VA (jednofazowy) | ||
| Impedancja | >2M Ω | ||
| Klasa dokładności | Błąd ± 0,2% | ||
| Aktualny | Prąd wejściowy | 3×1(6)A (przez przekładniki prądowe), 3×10(80)A 3×10(100)A (wyposażone w przekładniki prądowe) | |
| Konsumpcja | <1VA Prąd znamionowy jednofazowy | ||
| Klasa dokładności | Błąd ± 0,2% | ||
| Moc | Moc czynna, bierna, pozorna, błąd±0,5 ℅ | ||
| Częstotliwość | 45 ～ 65 Hz, błąd ± 0,2% | ||
| Miernik | Energia | Energia czynna (Klasa dokładności: 0,5 ， 1,0) | |
| energia bierna (klasa dokładności 2) | |||
| Zegar | ≤0,5 s/d | ||
| Sygnał cyfrowy | Energia pulse output | 1 aktywne wyjście transoptorowe ， 1 reaktywne wyjście transoptorowe | |
| Wyjście przełączające | 1 Wyjście przełączające | ||
| Wejście przełączające | 1 wejście transoptora | ||
| Puls | Szerokość impulsu | 80±20 ms | |
| Puls constant | 400imp/kWh, 10000imp/kWh (odpowiada prądowi podstawowemu) | ||
| Komunikacja | Interfejs i protokół komunikacyjny | RS485 : Modbus RTU | |
| Zakres adresu komunikacyjnego | Modbus RTU:1~247 ； | ||
| Szybkość transmisji | 1200 bps ~ 19200 bps | ||
| Środowisko | Temperatura pracy | -25 ℃ ~ 55 ℃ | |
| Wilgotność względna | ≤95 ℅ (Bez kondensacji) | ||

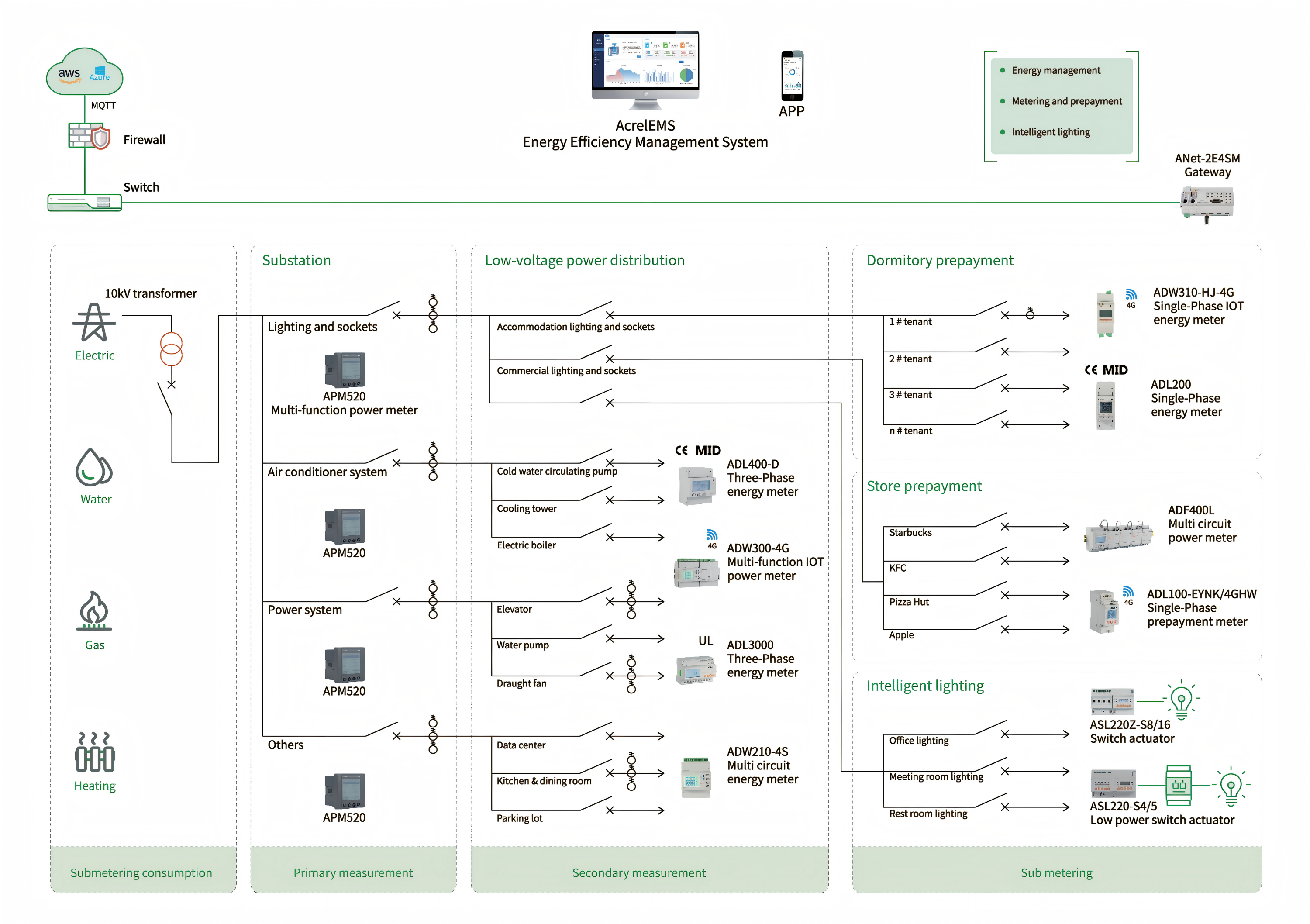

System Zarządzania Efektywnością Energetyczną

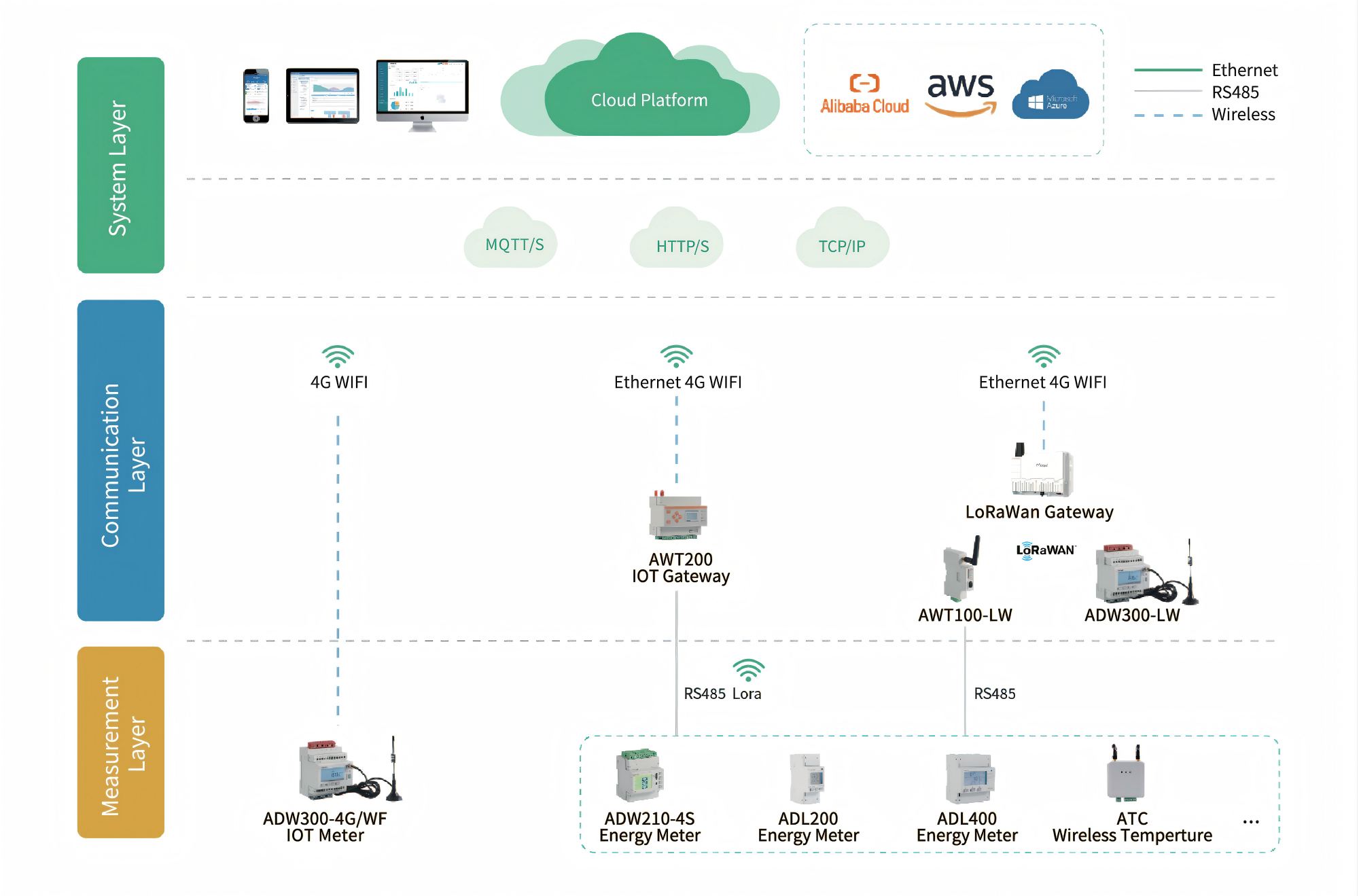

System zarządzania energią IoT
Prąd znamionowy 80A bezpośrednio

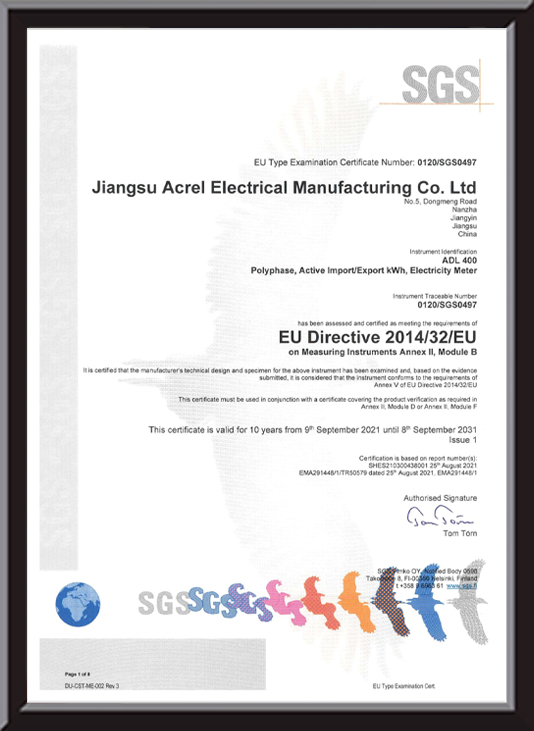

Certyfikat MID
Wysoka klasa dokładności C
Montaż na szynie DIN 35 mm
Wyjście impulsowe
4 moduły o szerokości 72 mm
Do zarządzania energią IoT, fabryki, szkoły

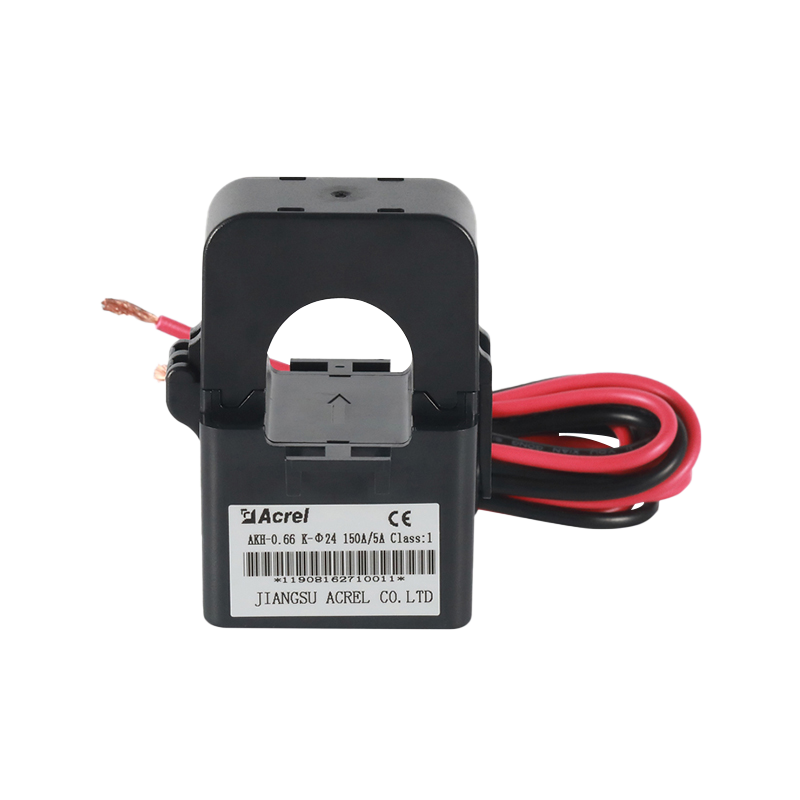

Podzielony rdzeń
Zacisk podczas instalacji
Wysoka klasa dokładności 0,5
Prąd wejściowy 150-1000A
Wyjście dodatkowe 5A/1A
Zastosowanie: Projekty renowacyjne

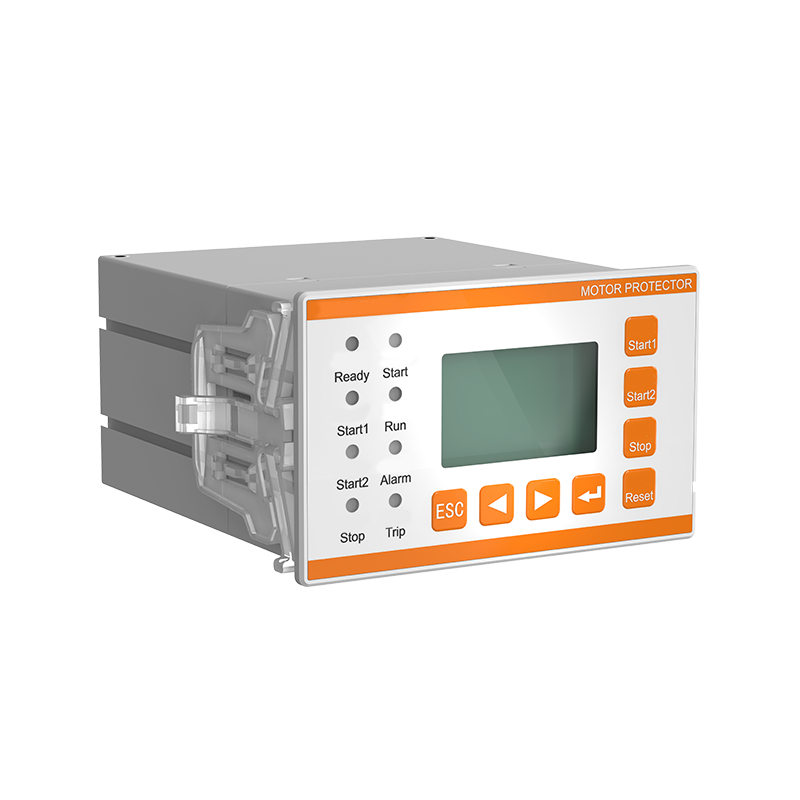

Nagranie zdarzenia
Funkcja kontroli uruchomienia
programowalne DI i DO
Komunikacja Profibus-DP
Funkcja zapobiegająca wstrząsom
Wyjście analogowe

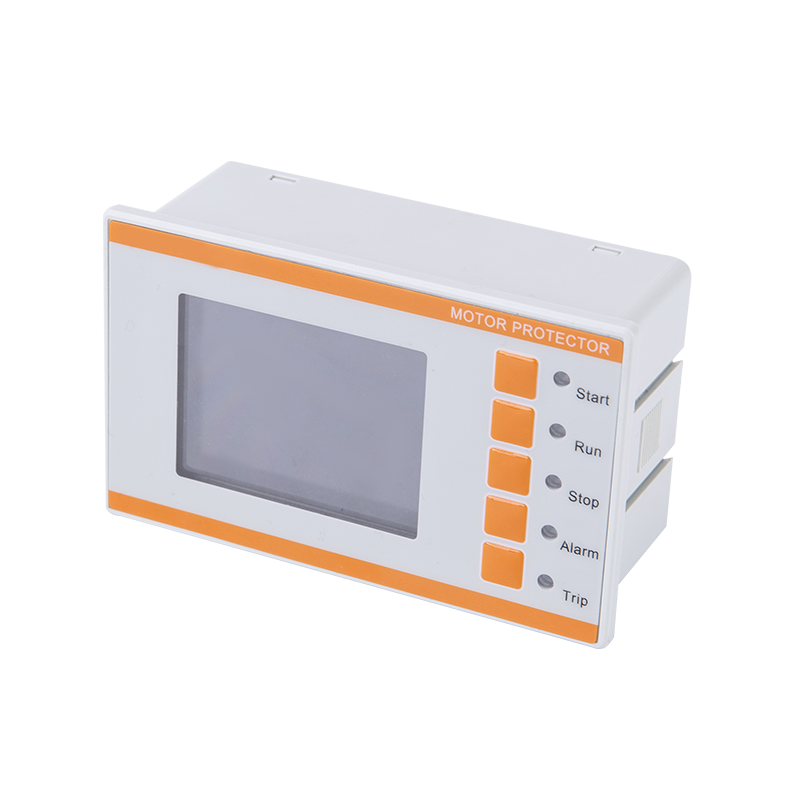

Nagranie zdarzenia
zabezpieczenie przed wyciekiem
AC380V/690V
programowalne DI i DO
Wyjście analogowe
Funkcja przeciwwstrząsowa

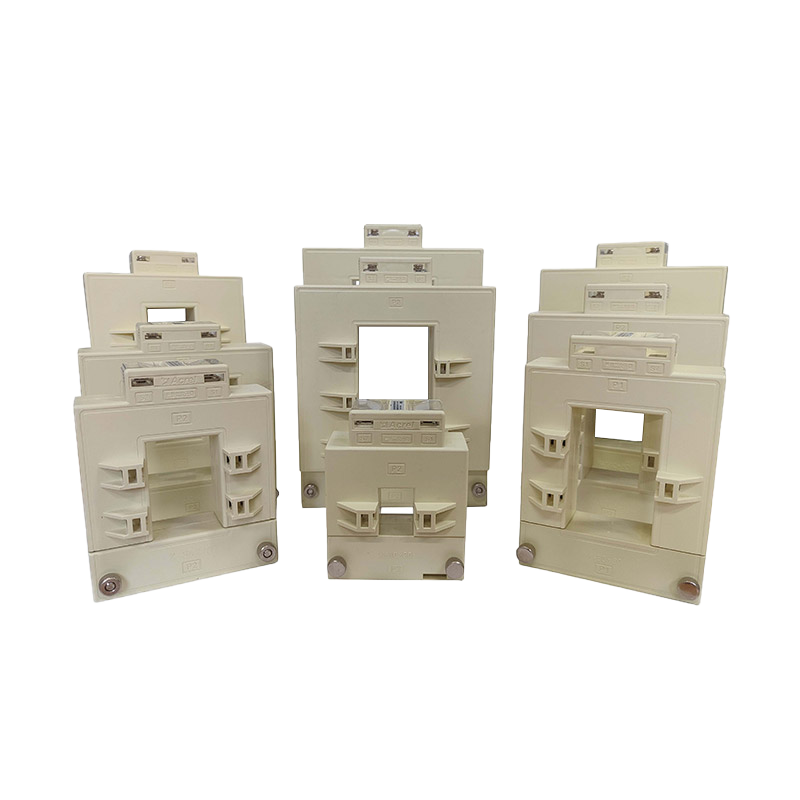

Podzielony rdzeń
