Bezprzewodowy pomiar temperatury transformatora/szyny zbiorczej/złącza/silnika Pożegnaj naprawy pasywne, całodobowy pomiar temperatury online i zainstaluj „termometry” na swoim sprzęcie elektrycznym!

15 04, 2026

Znaczenie monitorowania temperatury sprzętu elektrycznego

Energia elektryczna jest podstawą produkcji przemysłowej, działalności komercyjnej i bezpieczeństwa źródeł utrzymania, a temperatura sprzętu jest „barometrem” bezpieczeństwa elektrycznego. Rozdzielnice wysokiego i niskiego napięcia, transformatory, szyny zbiorcze i złącza kablowe są podatne na lokalne przegrzanie z powodu złego styku, starzenia się izolacji i przeciążenia podczas długotrwałej pracy pod dużym obciążeniem. Jeśli nie będzie monitorowane w odpowiednim czasie, może spowodować uszkodzenie sprzętu, przerwę w produkcji, a nawet pożar instalacji elektrycznej, z poważnymi, niewyobrażalnymi konsekwencjami.

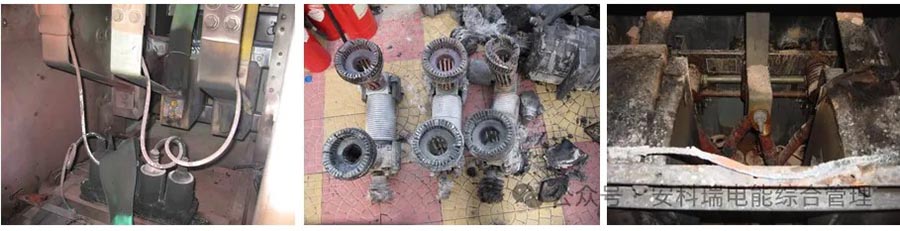

Dopóki do systemu elektroenergetycznego podłączone są różne urządzenia elektryczne, będą one generować pewną ilość ciepła przez określony prąd, a temperatura wzrośnie. W systemie elektroenergetycznym wiele poważnych awarii spowodowanych jest nasileniem się przegrzania urządzeń elektrycznych. Jeżeli w porę wykryje się ukryte niebezpieczeństwo przegrzania sprzętu elektrycznego, można w odpowiednim czasie podjąć działania konserwacyjne lub naprawcze, wyeliminować ukryte niebezpieczeństwa związane z awarią, można znacznie ograniczyć liczbę wypadków przy działaniu systemu zasilania i poprawić niezawodność zasilania. Dlatego bardzo ważne jest, aby w odpowiednim czasie wykryć i prawidłowo przeanalizować przegrzane części sprzętu elektrycznego.

Tradycyjne metody pomiaru temperatury nie są już w stanie nadążać za nowoczesnymi wymogami bezpieczeństwa energii elektrycznej

① Arkusza woskowego do badania temperatury nie można monitorować w czasie rzeczywistym, co stwarza znaczne ryzyko starzenia i awarii.
② Pomiar temperatury w podczerwieni powoduje występowanie martwych punktów, których nie można wykryć ani na których nie można polegać wewnątrz zamkniętej szafki.
③ Okablowanie przewodowego pomiaru temperatury jest złożone, wiąże się z wysokim ryzykiem izolacji, trudnościami w renowacji i wysokimi kosztami konserwacji.
④ Tryb naprawy pasywnej i dodatkowej nie może zapobiec ukrytemu ryzyku przegrzania.

Kompletne rozwiązanie sprzętowe i oprogramowanie do bezprzewodowego pomiaru temperatury Acrel

Zintegrowane rozwiązanie firmy Acrel do wszechstronnego bezprzewodowego pomiaru temperatury, którego rdzeniem jest „pasywna łączność bezprzewodowa, precyzyjne wykrywanie, inteligentne ostrzeganie oraz wygodna obsługa i konserwacja”, całkowicie przełamuje wąskie gardło tradycyjnego pomiaru temperatury i umożliwia przejście od „pasywnej naprawy” do „aktywnego zapobiegania i kontroli” w zakresie bezpieczeństwa energetycznego.

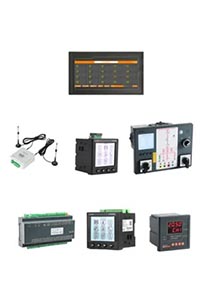

Posiadamy rozwiązania do bezprzewodowego pomiaru temperatury Acrel, które obejmują czujniki, transceivery, urządzenia wyświetlające i zintegrowane platformy systemowe!

Jakie są scenariusze zastosowań bezprzewodowego pomiaru temperatury? Gdzie jest używany?

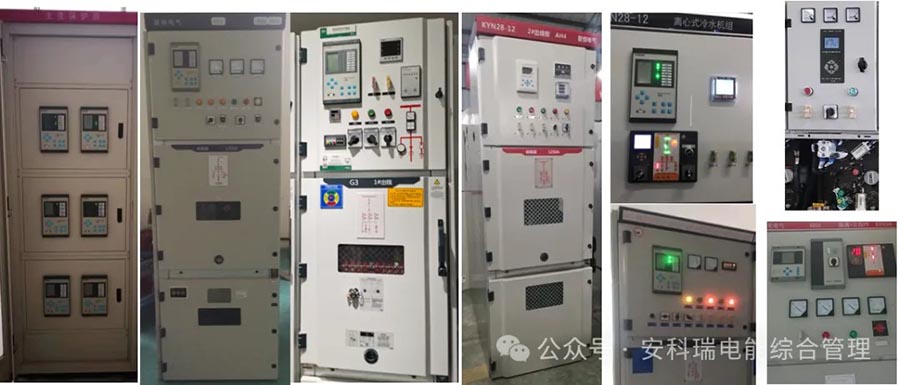

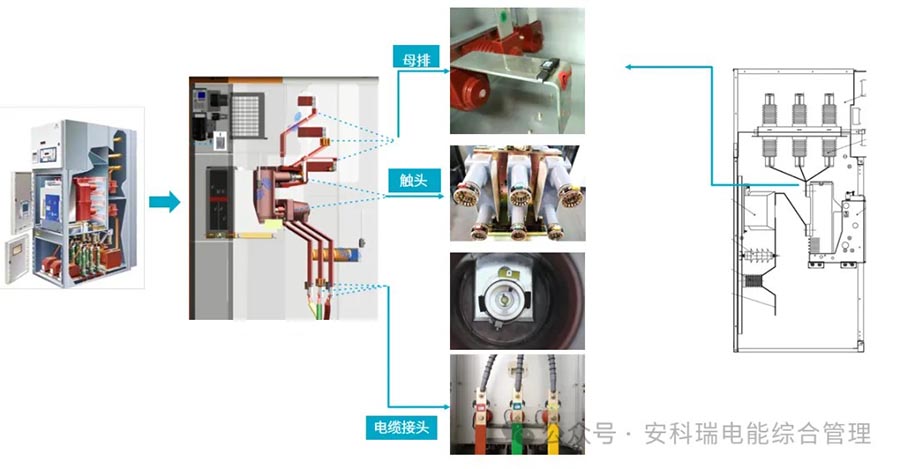

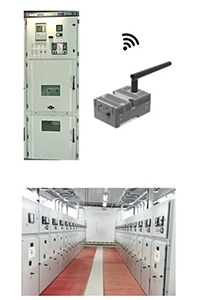

Wymagania dotyczące pomiaru temperatury - Rozdzielnice wysokiego napięcia

Na przykład: pomiar temperatury złączy kablowych, punktów styku i szyn zbiorczych.

Pomiar temperatury złącza kablowego
Kontaktowy pomiar temperatury
Pomiar temperatury szyny zbiorczej matki

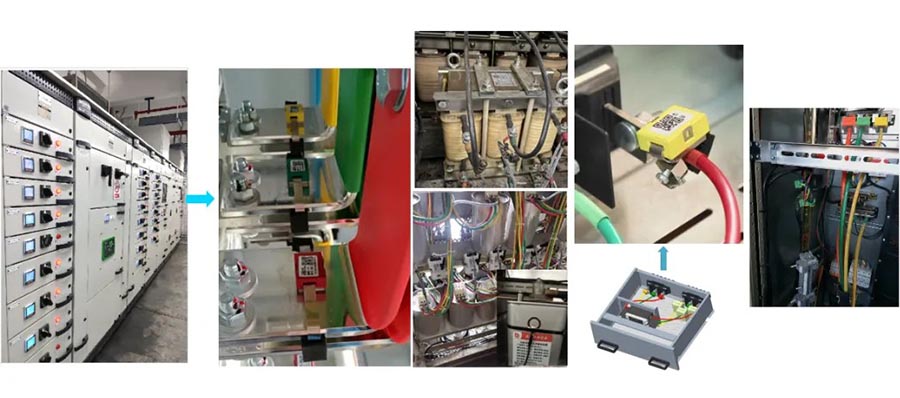

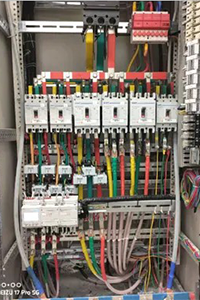

Wymagania dotyczące pomiaru temperatury - Szafka niskiego napięcia

Na przykład pomiar temperatury złączy/szyn wyłączników automatycznych w ramie, powierzchni kondensatorów/reaktancji, złączy kabli szafy z szufladami i złączy kabli odpływowych niskiego napięcia.

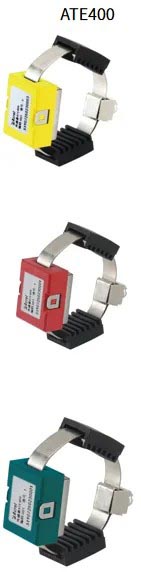

·Pomiar złączy wyłącznika/szyny zbiorczej

· ATE400

· Skrzynka pomiarowa powierzchni kondensatora/reaktancji

· ATE300M

· Pomiar temperatury złącza kabla szafki szufladowej

· ATE400

· Pomiar temperatury złącza kabla odpływowego niskiego napięcia

· ACE100

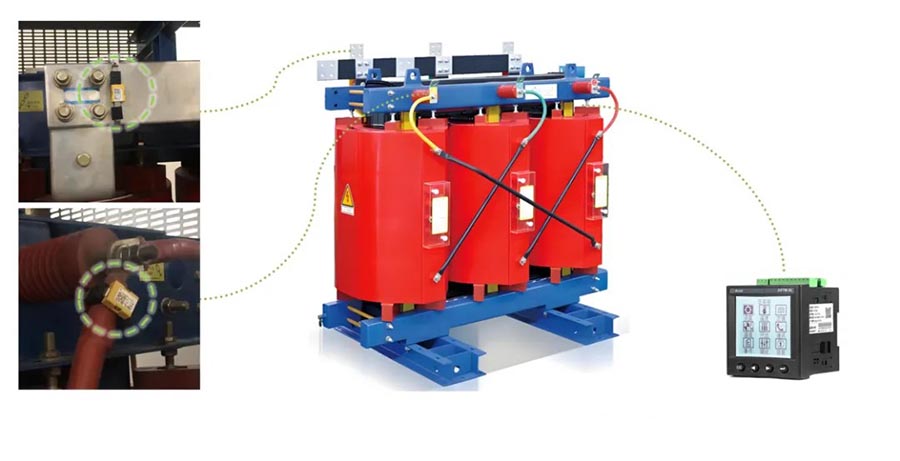

Wymagania dotyczące pomiaru temperatury - Pomiar temperatury transformatora

Na przykład pomiar temperatury złączy transformatorów i uzwojeń wewnętrznych.

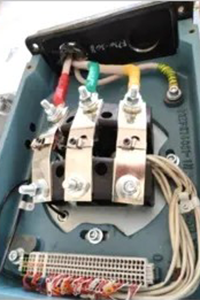

· Pomiar temperatury złącza transformatora

· ATE400

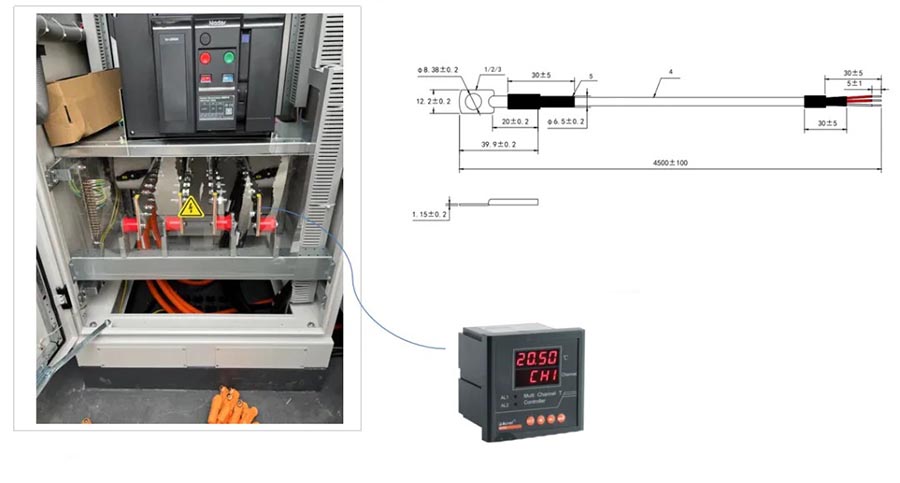

· Pomiar temperatury wewnętrznego uzwojenia transformatora

· (Wstępnie wbudowany PT100) ARTM-8L

Wymagania dotyczące pomiaru temperatury – skrzynka rozdzielcza, kabel wewnętrzny, szafka/wewnętrzna itp

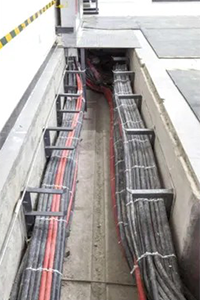

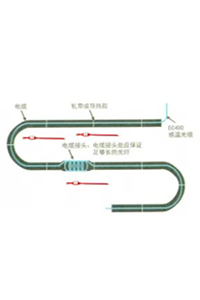

Na przykład pomiar temperatury w skrzynkach rozdzielczych, wewnętrznych kanałach kablowych oraz temperaturze i wilgotności wewnętrznej w rozdzielnicach/pomieszczeniach rozdzielczych.

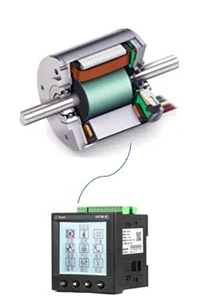

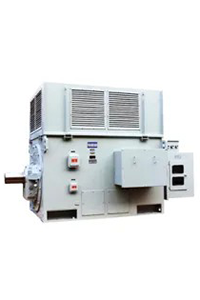

Wymagania dotyczące pomiaru temperatury - pomiar temperatury silnika

Na przykład: pomiar temperatury na powierzchni silnika, pomiar temperatury na skrzynce przyłączeniowej silnika i pomiar temperatury na wewnętrznym uzwojeniu silnika.

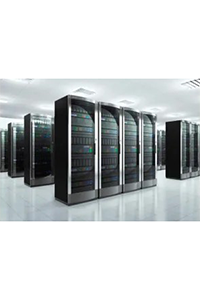

Potrzeby klientów przemysłowych w zakresie pomiaru temperatury - Centrum danych

Na przykład: pomiar temperatury wewnętrznych osłon korytek kablowych/kanałów szynowych, pomiar temperatury serwerów w centrach danych i pomiar temperatury złączy szaf kolumn centrum danych.

Zapotrzebowanie na pomiar temperatury klienta branżowego - zasobnik energii

Na przykład wymagany jest pomiar temperatury szyny zbiorczej prądu stałego pojemnika magazynującego energię

Model PT100: MPT101B130006

Odporność na napięcie: AC3000V/DC 4300V

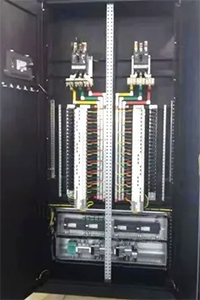

Szyna zbiorcza prądu stałego do zasobnika energii

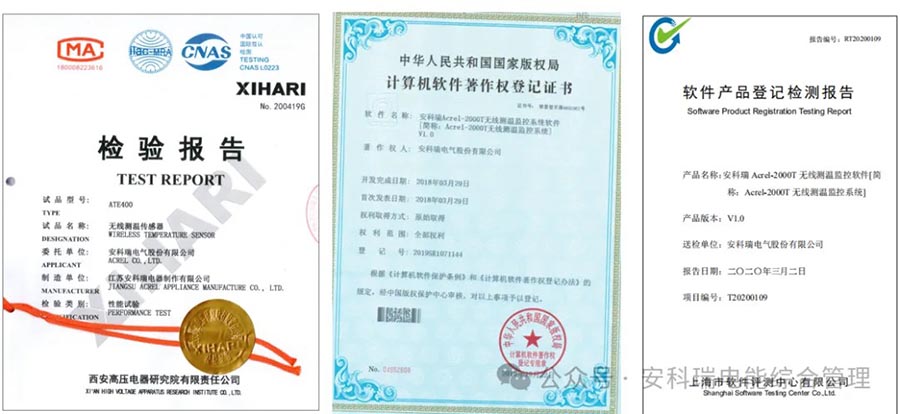

Certyfikat Kwalifikacji Produktu do Bezprzewodowego Pomiaru Temperatury Acrel

Cztery podstawowe zalety wyznaczają nowy standard pomiaru temperatury mocy

1. Bezobsługowa pasywna sieć bezprzewodowa, eliminująca zagrożenia bezpieczeństwa od strony głównej

Pasywny czujnik RFID serii ATE800 wykorzystuje technologię pozyskiwania energii o częstotliwości radiowej, która nie wymaga baterii ani okablowania i jest bezobsługowa przez cały okres użytkowania, całkowicie unikając ryzyka awarii akumulatora i izolacji przewodów wysokiego napięcia w środowiskach o wysokiej temperaturze. Czujnik mocy indukcyjnej ATE400, można uruchomić, gdy wynosi ≥ 5A, ma długą żywotność i stabilną pracę online w scenariuszach dużego obciążenia, co znacznie zmniejsza koszty eksploatacji i konserwacji.

2. Wykrywanie o wysokiej precyzji, zdolne do dokładnego uchwycenia wzrostu temperatury o 0,5 ℃

Wykorzystując bardzo precyzyjne chipy do pomiaru temperatury z dokładnością ± 1 ℃ i zakresem pomiaru temperatury -50 ℃ ~ 125 ℃, może z czułością wychwytywać niewielkie zmiany wzrostu temperatury, ostrzegać z wyprzedzeniem o zwiększonej rezystancji styków i potencjalnych błędach przegrzania oraz eliminować ukryte niebezpieczeństwa na etapie pąków. Dane pozostają stabilne w środowiskach o silnych zakłóceniach, dzięki czemu można ich bezpiecznie używać w szafach wysokiego napięcia i gęstych magistralach.

3. Instalacja bez modyfikacji, można szybko wdrożyć zarówno nowe, jak i stare projekty

Istnieją różne formy instalacji, takie jak rodzaj paska, typ śruby i rodzaj łatki, które nie wymagają demontażu ani odłączania sprzętu. Odbiornik obsługuje instalację szynową, elastyczny wybór anteny 13774430992, stabilny sygnał w złożonych szafach, szybkie wdrażanie w przypadku nowych projektów i aktualizację jednym kliknięciem w starych pomieszczeniach dystrybucyjnych.

4. Inteligentne sterowanie pełnym łańcuchem, lokalne i zdalne „podwójne ubezpieczenie”
Od monitorowania pojedynczej szafy po scentralizowane sterowanie, Ankerui zbudowało kompletną matrycę produktów:

Urządzenie wyświetlające ARTM Pn: obsługuje 60 czujników na jednostkę, odpowiednie dla małych i średnich pomieszczeń dystrybucyjnych;

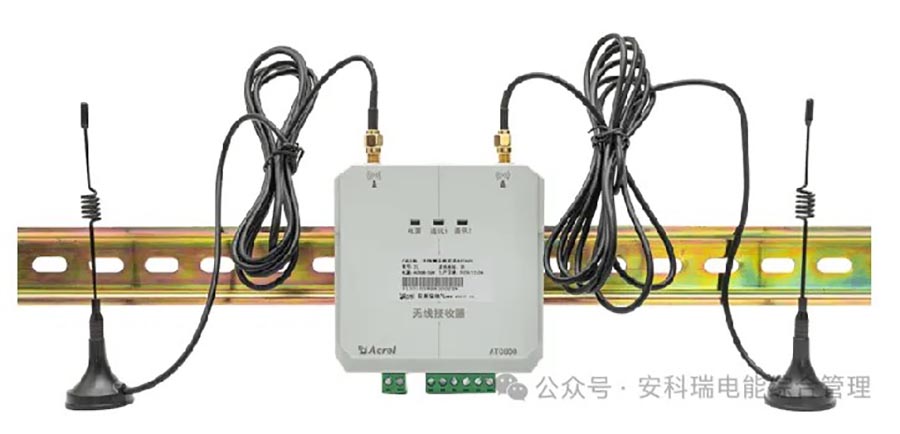

Transceiver bezprzewodowego pomiaru temperatury ATC: obsługuje scentralizowany dostęp do 240 pozycji czujników;

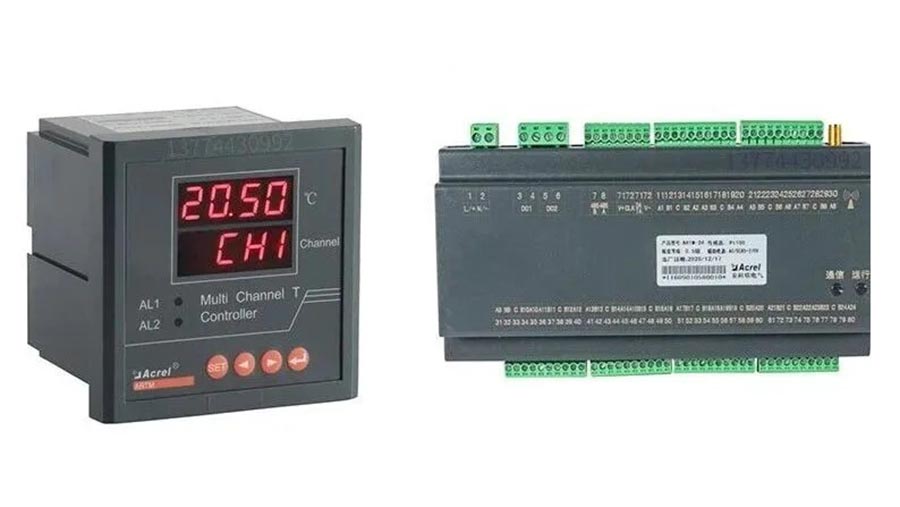

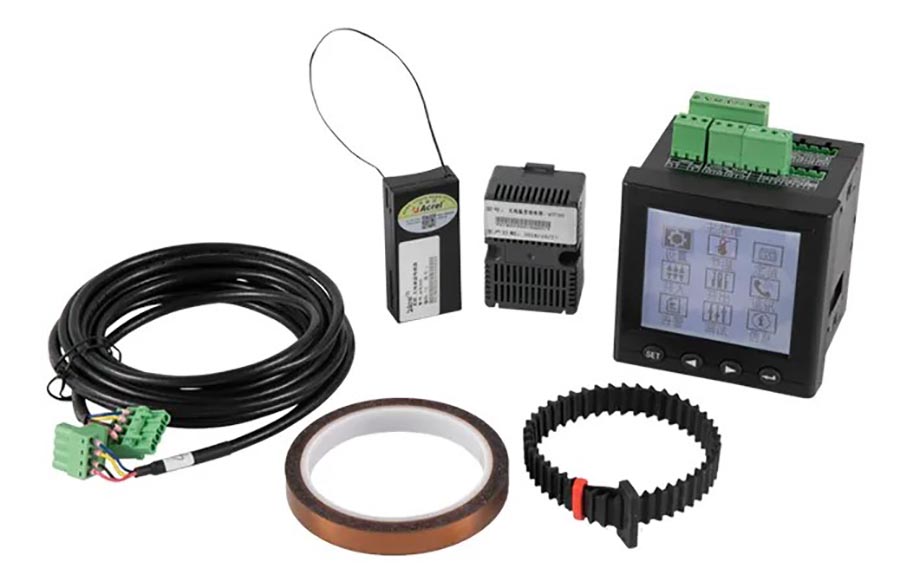

Przyrząd kontrolny ARTM8: dostosowany do wielokanałowego pomiaru temperatury transformatorów i reaktorów.

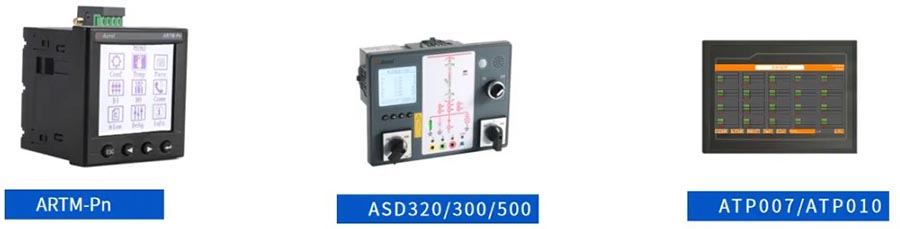

Bezprzewodowy przyrząd do pomiaru i kontroli temperatury z 8/24 kanałami

Wyświetlacz terminala

ARTM-Pn
Zasilanie robocze: AC85~265V, DC100~300V adaptacyjne, pobór mocy 8W
Metoda instalacji: Instalacja wbudowana, otwór 92 * 92, głębokość 65
Interfejs komunikacyjny: 1 interfejs komunikacji szeregowej RS485, protokół komunikacyjny Modbus RTU
Kontaktowy pomiar temperatury: can connect to 60 ATE400
Kontaktowy pomiar temperatury accuracy: ± 1 ² C
Akwizycja sygnału wejściowego: 4-kanałowe wbudowane wejście 12 V, umożliwiające rejestrację stanu położenia wyłączników automatycznych, wózków ręcznych itp.
Konfiguracja wyjścia: 2-kanałowe wyjście pasywne z funkcją alarmu wysokiej temperatury/przekroczenia temperatury/fazowej różnicy temperatur/nagłej zmiany temperatury
Pomiar parametrów elektrycznych: prąd, napięcie, częstotliwość, moc czynna, moc bierna, kWh itp., poziom 0,5

ASD320/300/500
Zasilanie robocze: AC/DC 220V, AC/DC110V adaptacyjne
Wymagania dotyczące wejścia stanu: Pasywne wejście ze stykiem bezpotencjałowym (wewnętrzne zasilanie urządzenia wyświetlającego stan)
Dokładność pomiaru i kontroli temperatury i wilgotności: temperatura<1°C; wilgotność względna<3%
Bezprzewodowy pomiar temperatury: można stosować z bezprzewodowym czujnikiem temperatury ATE400, zakres pomiaru temperatury -50 ℃~125 ℃ C
Wydajność wyjściowa ogrzewania i alarmu: AC220V/5A
Wymagania dotyczące wyświetlania na żywo: Prąd zwarciowy strony wtórnej czujnika pod napięciem do masy przy napięciu znamionowym powinien być większy niż 200uA
układ 10kV, pojemność czujnika >100pF;
układ 35kV, pojemność czujnika >35pF;
Układ 6kV, pojemność czujnika>180pE
Komunikacja: interfejs komunikacji szeregowej RS485, protokół Modbus RTU (ASD500 z dużym portem sieciowym)
Wymiary: 238mm * 178mm * 83mm (szerokość * wysokość * głębokość)

ATP007/ATP010
Zasilanie robocze: DC24V
Metoda instalacji: Instalacja wbudowana
Interfejs komunikacyjny: Standardowa konfiguracja obejmuje 1 szeregowy interfejs komunikacyjny RS485 (protokół Modbus RTU)
1 port Ethernet
Kontaktowy pomiar temperatury accuracy: ± 1 ° C
Alarm wysokiej temperatury: Brzęczyk białego paska urządzenia włączy się, gdy temperatura przekroczy ustawioną wartość

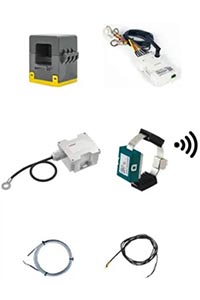

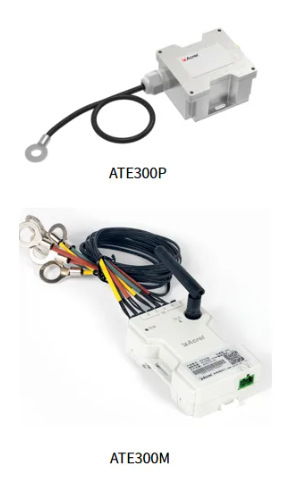

Aktywny bezprzewodowy czujnik temperatury

Bezprzewodowy czujnik temperatury zasilany przez CT

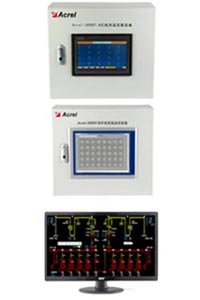

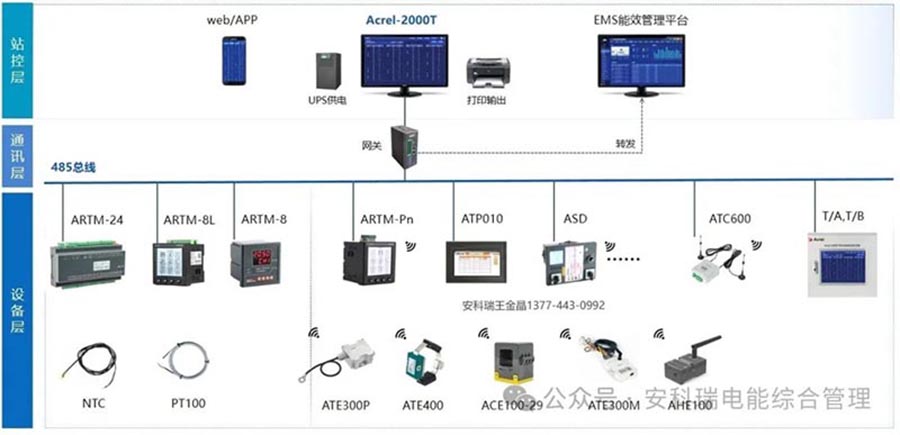

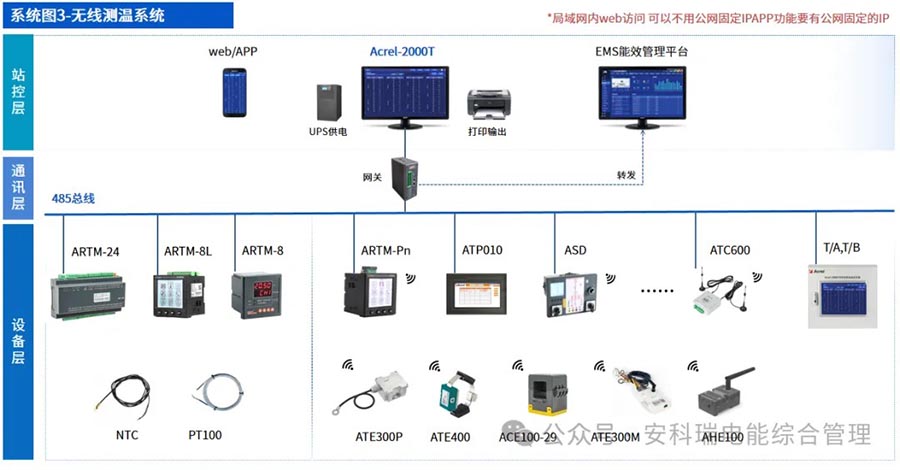

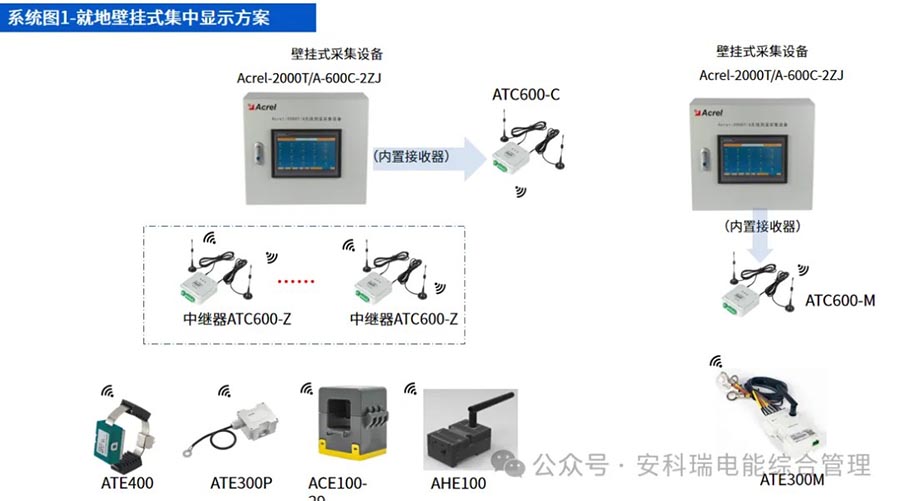

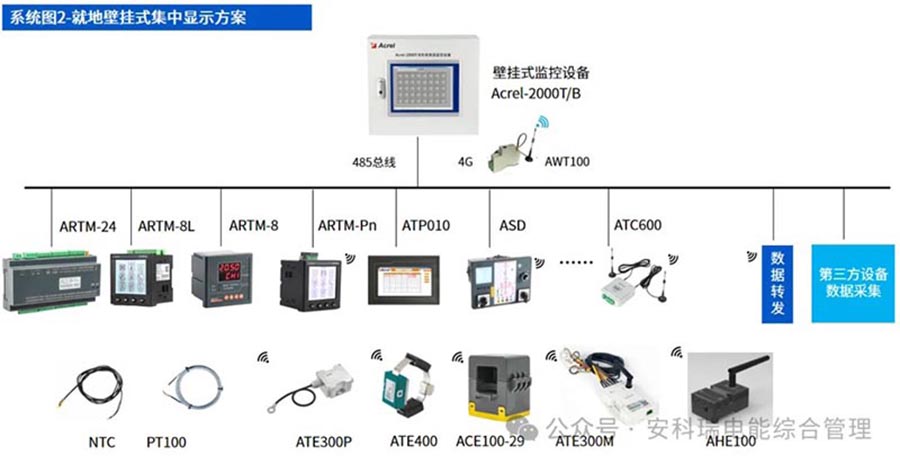

Platforma bezprzewodowego systemu monitorowania temperatury Acrel-2000T, jako „inteligentny mózg”, umożliwia całodobowe monitorowanie w czasie rzeczywistym, wielopoziomowe ostrzeganie (wyskakujące okienka głosowe aplikacji SMS), śledzenie danych historycznych i zarządzanie inspekcjami w zamkniętej pętli. Może sprawdzić stan temperatury całej stacji bez wychodzenia z domu, znacznie poprawiając wydajność obsługi i konserwacji.

Pełne pokrycie sceny, chroniące bezpieczeństwo energetyczne przedsiębiorstwa

Bezprzewodowe rozwiązanie do pomiaru temperatury Ankerui jest szeroko stosowane w:

√ Obszar zakładów chemicznych/stalowych/produkcyjnych

√Centrum danych, centrum logistyczne

√Park łańcucha chłodniczego

√Nowa budowa i remonty podstacji i rozdzielni

√ Lotniska, szpitale, budynki komercyjne, węzły komunikacyjne

√ Szafy wysokiego napięcia, szyny zbiorcze, złącza kablowe, styki wyłączników.

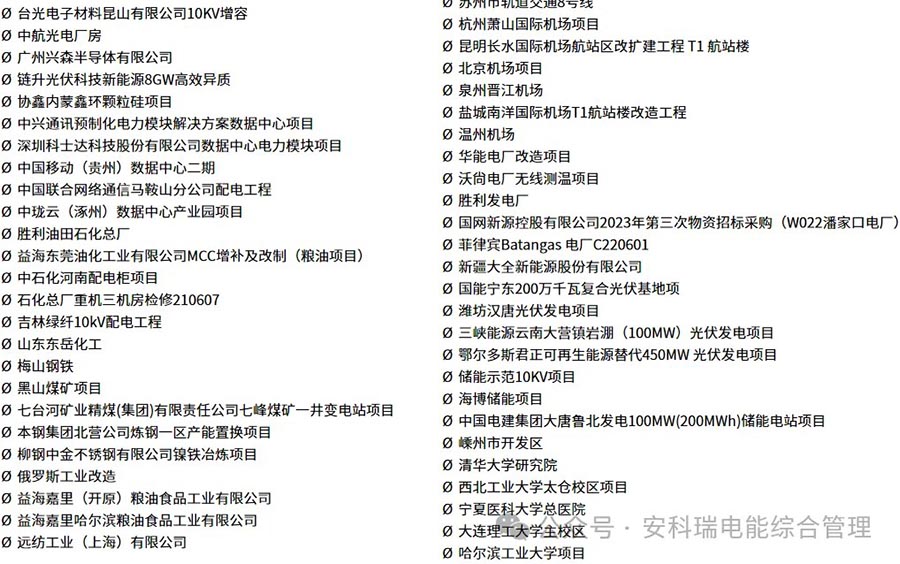

Udostępnianie spraw

Projekt chemiczny Shandong English obejmuje główną podstację 35 kV i 3 podstacje 10 kV, w sumie 76 szaf wysokiego napięcia. Każda szafa jest wyposażona w 6-punktowy bezprzewodowy pomiar temperatury, wykorzystujący czujniki ATE200/ATE400 i inteligentne sterowanie ASD320, aby zapewnić całodobowy pomiar temperatury online i ostrzeganie w czasie rzeczywistym o nieprawidłowych urządzeniach wysokiego napięcia w całej stacji, skutecznie zapewniając bezpieczeństwo elektryczne w scenariuszach wysokiego ryzyka chemicznego i eliminując ryzyko przegrzania, pożaru i nieplanowanych przerw w dostawie prądu.

Bezpieczeństwo energii elektrycznej nie jest drobnostką; precyzyjny pomiar temperatury zapewnia bezpieczeństwo

Obecnie, wraz z przyspieszoną promocją konstrukcji dual carbon i inteligentnych sieci, bezpieczeństwo elektryczne nie jest już „kwestią wielokrotnego wyboru”, ale „kursem obowiązkowym”. Przegrzanie sprzętu elektrycznego jest głównym ukrytym zagrożeniem powodującym przerwy w dostawie prądu i pożary instalacji elektrycznej. Tradycyjne metody pomiaru temperatury mają wady, takie jak duże martwe punkty, brak możliwości monitorowania w czasie rzeczywistym i trudności w renowacji.

Rozwiązanie Ankerui do integracji bezprzewodowego pomiaru temperatury we wszystkich scenariuszach ma podstawowe zalety: pasywna łączność bezprzewodowa, precyzyjne wykrywanie, instalacja zerowych modyfikacji i inteligentne sterowanie pełnym łańcuchem, przechodząc od pasywnej naprawy do aktywnego zapobiegania i kontroli. Czujniki serii ATE nie wymagają baterii, są bezobsługowe i są połączone z platformą monitorującą Acrel-2000T, aby zapewnić całodobowe wielopoziomowe ostrzeganie i identyfikowalność danych. Są szeroko stosowane w przemyśle chemicznym, centrach danych, węzłach transportowych i innych scenariuszach, pomagając przedsiębiorstwom eliminować martwe punkty temperaturowe, zmniejszać koszty eksploatacji i konserwacji, zapobiegać pożarom instalacji elektrycznych i naprawdę zapewniać kontrolę bezpieczeństwa, zapobieganie ukrytym niebezpieczeństwom, identyfikowalność danych i odpowiedzialność.
