Szczegółowe wyjaśnienia i rozwiązania dotyczące zastosowań technologii LoRa i LoRaWAN

22 10, 2025

1. Co to jest LoRa?

LoRa (Long Range) to technologia komunikacji bezprzewodowej znana m.in duża odległość transmisji, niskie zużycie energii i silna zdolność przeciwzakłóceniowa . Jest szczególnie odpowiedni do scenariuszy wymagających długotrwałego działania i zasięgu na dużą skalę, takich jak inteligentne miasta i monitorowanie środowiska.

(1) Porównanie z innymi technologiami komunikacji bezprzewodowej

W porównaniu z technologiami takimi jak 4G, Wi-Fi, NB (wąskopasmowy Internet rzeczy) i Bluetooth, LoRa ma niższą szybkość i pojemność transmisji danych, ale jej zaletami są:

• Większa odległość transmisji : Szerszy zasięg niż WiFi.
• Niższe zużycie energii : Nadaje się do długotrwałych zastosowań zasilanych bateryjnie.
• Niższy koszt : Nie trzeba płacić za transmisję danych, taką jak 4G.

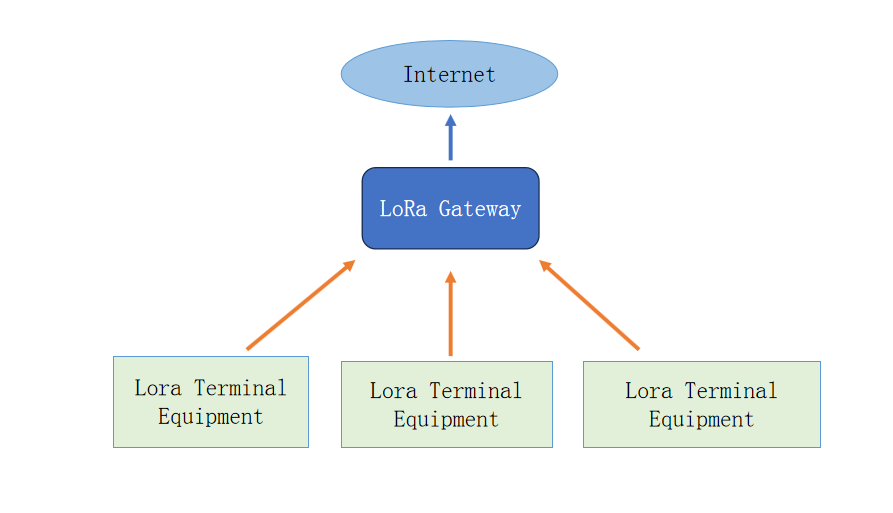

(2) Tryb sieciowy LoRa

LoRa obsługuje komunikację punkt-punkt i sieci gwiazdowe oraz realizuje scentralizowane gromadzenie i przesyłanie danych z wielu węzłów za pośrednictwem urządzeń bramowych.

2. Co to jest LoRaWAN?

LoRaWAN to specyfikacja warstwy protokołu opracowany w oparciu o technologię warstwy fizycznej LoRa. Definiuje format transmisji danych i wykorzystuje technologię szyfrowania AES, znacznie poprawiając standaryzację i bezpieczeństwo danych. Standard LoRaWAN jest zarządzany przez stowarzyszenie LoRa Alliance i uznawany przez Międzynarodowy Związek Telekomunikacyjny (ITU) za światowy standard dla sieci rozległych małej mocy (LPWAN).

3. Charakterystyka i zastosowania LoRaWAN

Charakterystyka :

• Komunikacja na odległość
• Niskie zużycie energii
• Silna zdolność przeciwzakłóceniowa
• Niski koszt

Każdy kraj i region ma swoje własne specyfikacje prawne dotyczące pasma częstotliwości. Typowe to: CN470 (norma chińska), EU868 (norma europejska), AU915 (norma australijska), US915 (norma amerykańska), AS923 (norma innych krajów azjatyckich)

Obszary zastosowań :

• Inteligentne liczniki (takie jak liczniki energii elektrycznej, wodomierze)
• Inteligentne miasta i inteligentne budynki
• Inteligentny transport publiczny
• Produkcja Internetu Rzeczy
• Logistyka i śledzenie personelu
• Wykrywanie środowiska i inteligentne rolnictwo

(1) Tryb sieciowy LoRaWAN

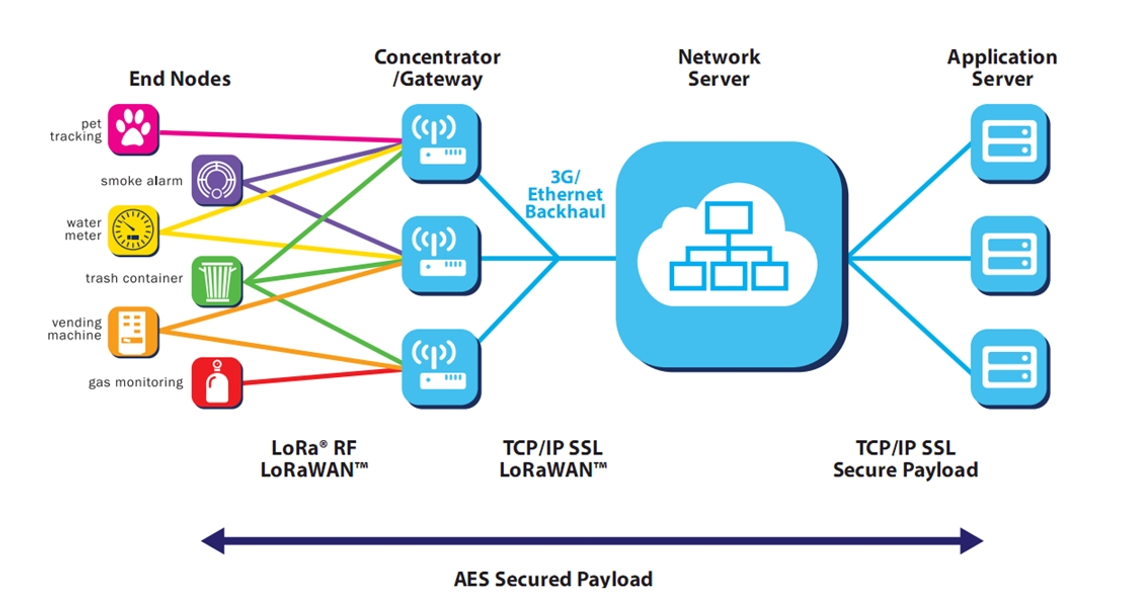

LoRaWAN przyjmuje topologię gwiazdy. Urządzenia końcowe poprzez bramę przesyłają dane do serwera sieciowego, a następnie przekazują je na platformę aplikacyjną.

(2) Porównanie urządzeń LoRaWAN z urządzeniami Wi-Fi i 4G

4. Licznik energii elektrycznej LoRaWAN

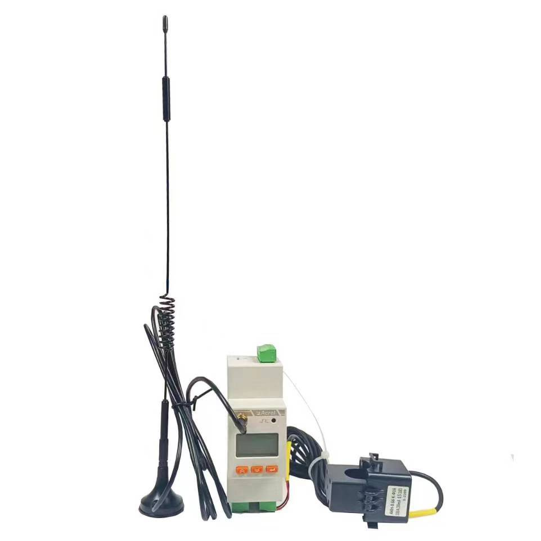

(1) Jednofazowy miernik bezprzewodowy: ADW310-HJ-D16/LW868

Nadaje się do jednofazowego pomiaru energii elektrycznej, obsługuje komunikację LoRaWAN i może realizować zdalne gromadzenie i monitorowanie danych.

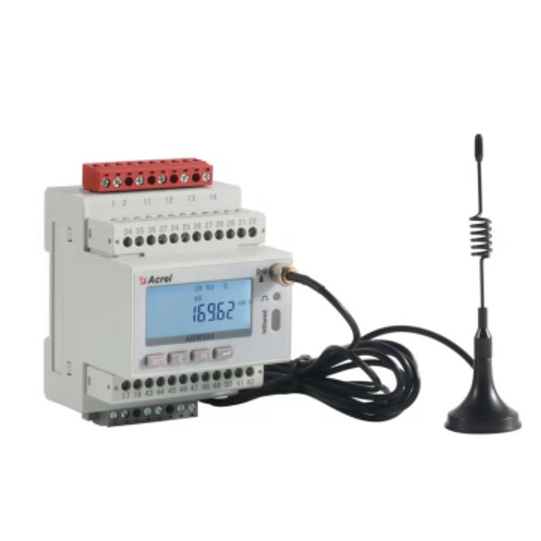

(2) Trójfazowy licznik bezprzewodowy : Seria ADW300-LW

Zaprojektowany dla trójfazowych systemów zasilania, posiada funkcje precyzyjnego pomiaru i zdalnej komunikacji oraz nadaje się do scenariuszy przemysłowych i komercyjnych.

5. Moduł konwersji danych LoRaWAN

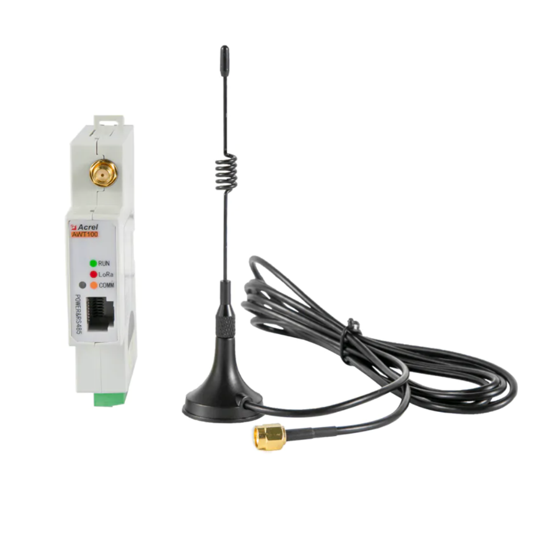

(1) Seria AWT100-LW

Moduł ten komunikuje się z urządzeniami końcowymi nie obsługującymi LoRaWAN poprzez interfejs RS485 z wykorzystaniem protokołu Modbus. Po zebraniu danych przesyła je do bramki poprzez LoRaWAN, umożliwiając aktualizację IoT dla tradycyjnych urządzeń.

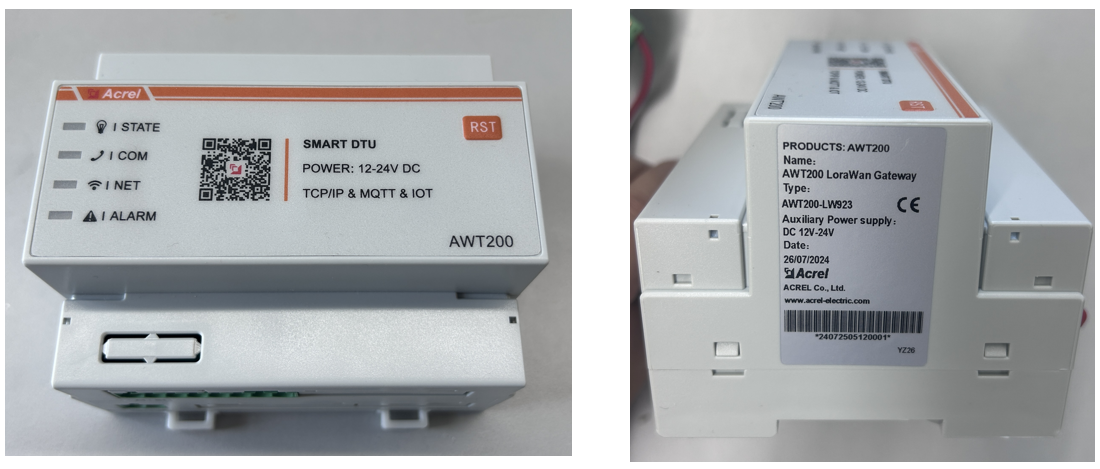

(2) Bramka LoRaWAN: seria AWT200-LW

Bramka odpowiada za odbiór sygnałów LoRaWAN wysyłanych przez urządzenia końcowe i przekazywanie danych do serwera poprzez Ethernet. Jest to podstawowe urządzenie sieci LoRaWAN.

6. Rozwiązanie sieciowe bramy LoRaWAN

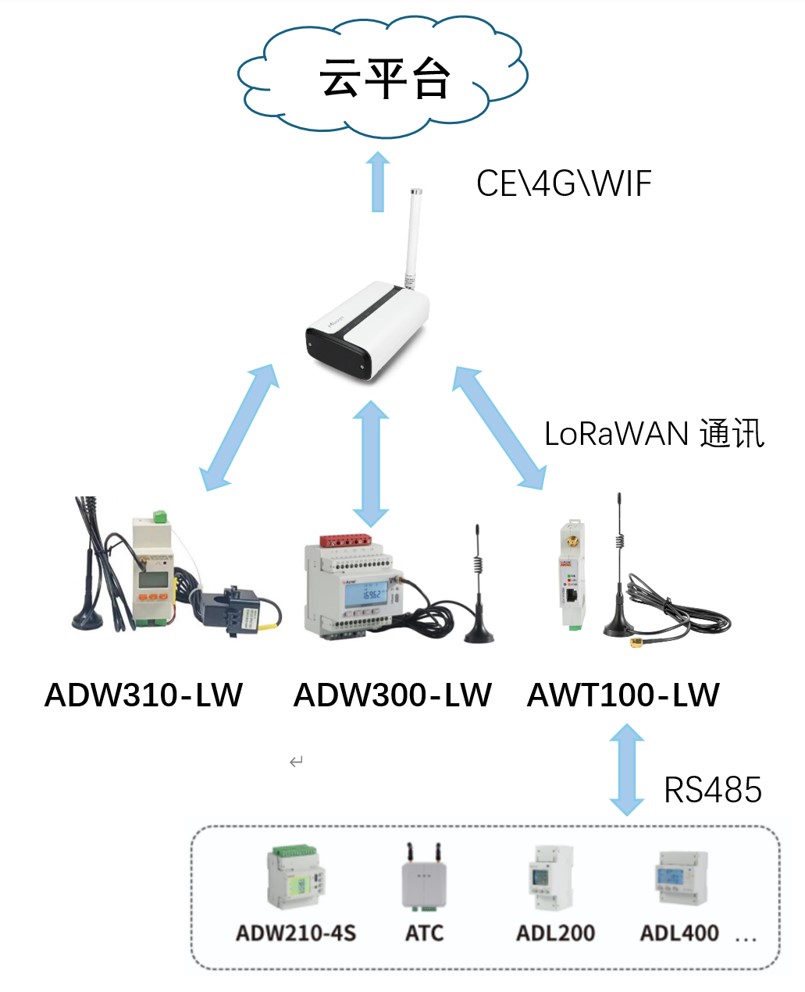

(1) Rozwiązanie bramy innej firmy

• Urządzenie końcowe : Miernik LoRaWAN lub moduł konwersji danych
• Brama łącza zwrotnego : Brama LoRaWAN innej firmy (np. Milesight)
• Platformaa : platforma strony trzeciej użytkownika lub własna platforma

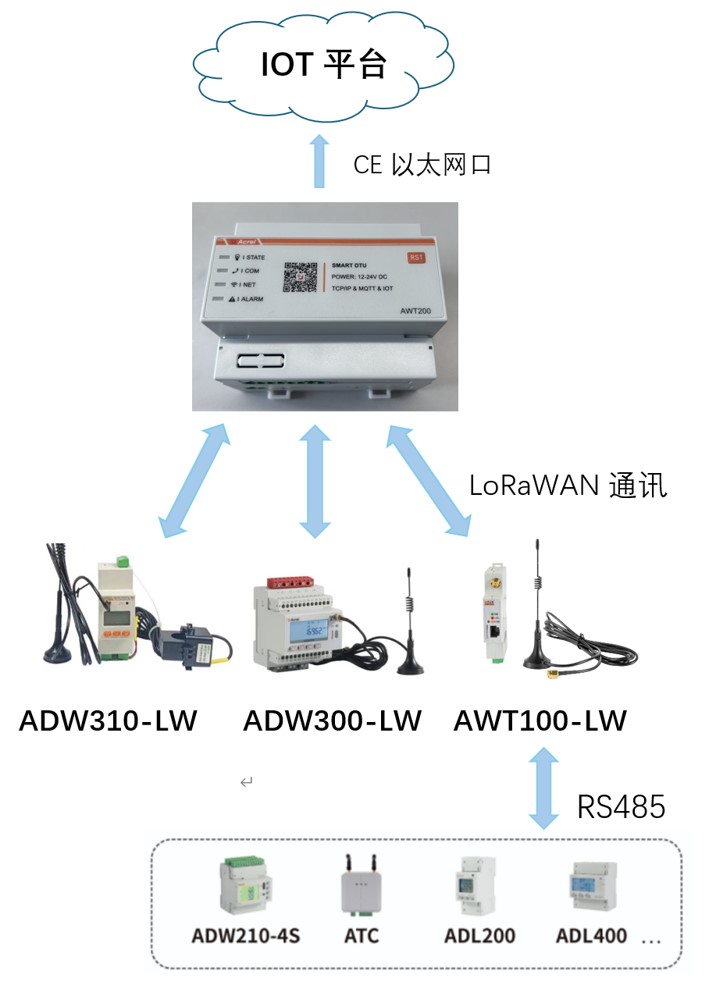

(2) Rozwiązanie własnej bramy

• Brama : AWT200-LW923
• Urządzenie końcowe : Miernik LoRaWAN lub moduł konwersji danych
• Platformaa : Własna platforma
• Uwaga : Nie zaleca się łączenia z platformą innej firmy, aby zapewnić kompatybilność i stabilność systemu.

7. Tabela porównawcza modeli urządzeń LoRaWAN i pasm częstotliwości
