Ostrzeżenie o przegrzaniu sprzętu elektrycznego: rozwiązanie do bezprzewodowego monitorowania temperatury Acrel

25 02, 2026

1. Wprowadzenie

Wraz z ciągłym rozwojem światowej gospodarki i technologii przemysłowej, systemy elektroenergetyczne odgrywają coraz większą rolę we współczesnym społeczeństwie. Dlatego bezpieczeństwo i niezawodność działania systemu elektroenergetycznego stały się kluczowymi kwestiami dla branży. W szczególności wraz z powszechnym wdrażaniem podstacji bezzałogowych tradycyjne ręczne metody inspekcji są stopniowo zastępowane inteligentnymi technologiami monitorowania.

Bezprzewodowa technologia monitorowania temperatury zapewnia wykrywanie temperatury w czasie rzeczywistym w kluczowych punktach grzewczych sprzętu elektrycznego wysokiego napięcia. Zbierając i analizując w sposób ciągły dane dotyczące temperatury, technologia ta pomaga zapewnić bezpieczną i stabilną pracę systemów elektroenergetycznych, jednocześnie wspierając strategie konserwacji predykcyjnej.

2. Podstawa badawcza i zalety techniczne bezprzewodowych systemów monitorowania temperatury

W elektrowniach i podstacjach długotrwała eksploatacja rozdzielnic wysokiego napięcia, odłączników zewnętrznych i przyłączy szyn zbiorczych może prowadzić do miejscowego przegrzania. Jest to spowodowane głównie zwiększoną rezystancją styków, utlenianiem, gromadzeniem się kurzu lub poluzowaniem mechanicznym.

Ponieważ zaciski urządzeń wysokiego napięcia są zwykle narażone na działanie silnych pól elektrycznych, tradycyjne metody pomiaru temperatury oparte na stykach nie mogą być bezpiecznie stosowane ze względu na ryzyko związane z izolacją.

Bezprzewodowa technologia monitorowania temperatury rozwiązuje ten problem, przesyłając dane o temperaturze za pomocą sygnałów radiowych. Czujniki temperatury instaluje się bezpośrednio w punktach grzewczych, natomiast urządzenie monitorujące pozostaje elektrycznie odizolowane od urządzeń wysokiego napięcia.

W porównaniu z tradycyjnymi metodami pomiarowymi bezprzewodowe systemy monitorowania temperatury oferują kilka zalet:

1. Wysokie bezpieczeństwo
Nie ma bezpośredniego połączenia elektrycznego pomiędzy czujnikami a systemami monitorowania, co zmniejsza ryzyko zagrożeń elektrycznych.

2. Możliwość monitorowania w czasie rzeczywistym
System umożliwia ciągłą akwizycję danych temperaturowych i zdalny monitoring.

3. Niskie koszty utrzymania
Bezprzewodowy monitoring zastępuje częste kontrole ręczne, redukując koszty pracy.

4. Wsparcie w zakresie przechowywania i analizy danych
Dane dotyczące temperatury można przechowywać w centralnych systemach sterowania w celu długoterminowej analizy i podejmowania decyzji dotyczących konserwacji predykcyjnej.

Obecnie powszechnie stosowane technologie monitorowania temperatury obejmują światłowodowy pomiar temperatury, pomiar termistorowy, pomiar temperatury w podczerwieni i bezprzewodowy pomiar temperatury. Wśród tych technologii:

• Czujniki termistorowe są trudne w użyciu w odsłoniętych urządzeniach wysokiego napięcia.
• Światłowodowe monitorowanie temperatury zapewnia wysoką dokładność, ale wiąże się z wysokimi kosztami instalacji i sprzętu.
• Pomiar w podczerwieni zwykle wymaga ręcznej obsługi i brakuje mu ciągłego monitorowania w czasie rzeczywistym.
• Bezprzewodowe monitorowanie temperatury stopniowo staje się głównym rozwiązaniem ze względu na równowagę pomiędzy kosztami, bezpieczeństwem i wydajnością.

3. Rozwiązanie systemu bezprzewodowego monitorowania temperatury online Acrel

Bezprzewodowy system monitorowania temperatury służy głównie do monitorowania zmian temperatury w szafach rozdzielczych wysokiego i niskiego napięcia, złączach kablowych, stykach wyłączników, złączach szyn zbiorczych i urządzeniach transformatorowych.

System wykrywa potencjalne zagrożenia bezpieczeństwa spowodowane czynnikami takimi jak utlenianie, obluzowanie lub gromadzenie się kurzu, które mogą zwiększyć rezystancję styku podczas pracy.

Podstawowe funkcje systemu obejmują:

• Zbieranie danych o temperaturze w czasie rzeczywistym
• Funkcje alarmu nieprawidłowości w temperaturze
• Przechowywanie i analiza danych historycznych
• Zdalne monitorowanie i automatyczne zarządzanie operacjami

4. Elementy wykrywające temperaturę

Bezprzewodowe czujniki temperatury zasilane bateryjnie

Czujniki te instaluje się bezpośrednio w punktach grzewczych urządzeń. Zasilane są poprzez wbudowane akumulatory i przesyłają dane bezprzewodowo. Nadają się do styków rozdzielnic wysokiego napięcia i złączy szyn zbiorczych.

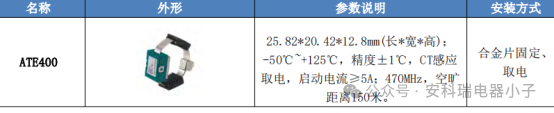

Bezprzewodowe czujniki temperatury zasilane przez CT

Czujniki te są stosowane głównie w środowiskach pracy o wysokim natężeniu, takich jak styki wyłączników automatycznych, punkty połączeń szyn zbiorczych i zaciski kabli wysokiego napięcia. Czujniki uzyskują moc poprzez indukcję przekładnika prądowego, co eliminuje potrzebę wymiany baterii i wydłuża żywotność.

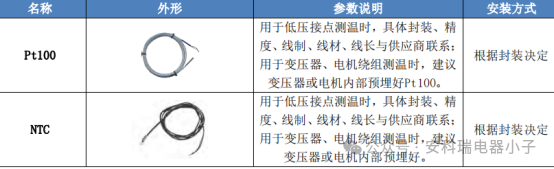

Przewodowe czujniki temperatury

Czujniki przewodowe są stosowane głównie w sprzęcie niskonapięciowym lub w scenariuszach monitorowania o wysokiej precyzji, takich jak uzwojenia transformatora i uzwojenia silnika. Jako elementy pomiarowe powszechnie stosowane są rezystancyjne czujniki temperatury Pt100.

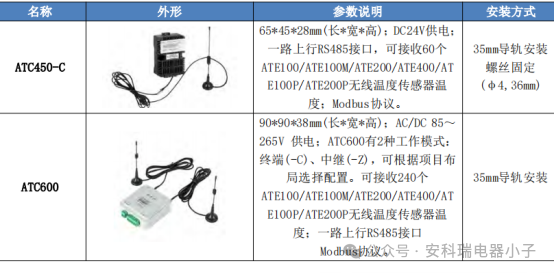

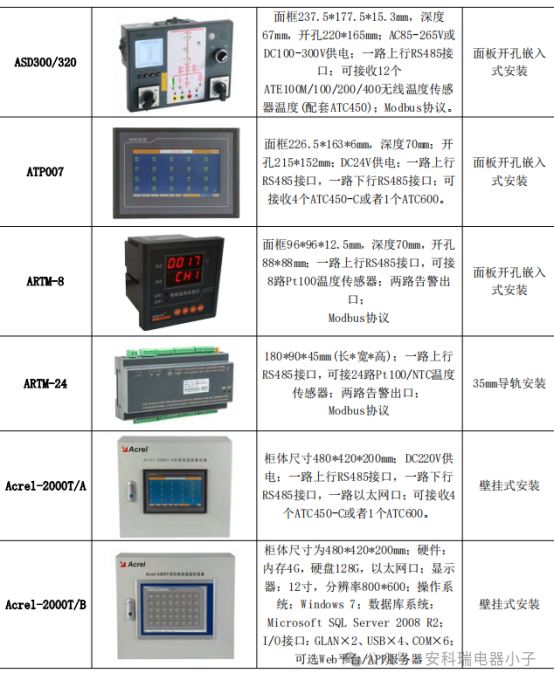

5. Jednostki odbiorcze i wyświetlające

Bezprzewodowe systemy monitorowania temperatury zazwyczaj składają się z modułów odbiorczych i terminali wyświetlających.

• Jednostka odbiorcza
  Odpowiedzialny za odbiór i przetwarzanie danych temperaturowych przesyłanych z czujników.

• Jednostka wyświetlacza
  Służy do wizualnego wyświetlania krzywych temperatury, stanu sprzętu i informacji o alarmach.

Struktura ta pozwala personelowi konserwacyjnemu monitorować stan pracy sprzętu w czasie rzeczywistym.

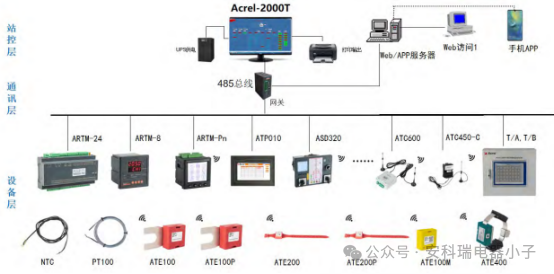

6. Architektura rozwiązania systemu bezprzewodowego monitorowania temperatury

Bezprzewodowy system monitorowania temperatury Acrel-2000/T integruje dane dotyczące temperatury ze wszystkich urządzeń monitorujących w podstacji w scentralizowaną platformę zarządzania.

System łączy technologię komputerową, technologię komunikacyjną i technologię przetwarzania danych, aby osiągnąć scentralizowane monitorowanie i zarządzanie informacjami o temperaturze.

Główne funkcje obejmują:

• Pozyskiwanie i przesyłanie danych w czasie rzeczywistym
• Analiza krzywej trendu temperatury
• Przechowywanie i zapytania danych historycznych
• Zarządzanie alarmami przekroczenia temperatury i zapisem zdarzeń

System wyposażony jest w niezależną bazę danych służącą do długoterminowego przechowywania danych i analizy pracy urządzeń. Analizując trendy temperaturowe, inżynierowie mogą ocenić warunki starzenia się sprzętu i zoptymalizować decyzje dotyczące konserwacji.

7. Typowe scenariusze zastosowań

Technologia bezprzewodowego monitorowania temperatury jest szeroko stosowana w wielu gałęziach przemysłu, w tym:

• Systemy przesyłu i rozdziału energii elektrycznej
• Przemysł produkcji stali
• Przemysł wydobywczy
• Przemysł petrochemiczny

Typowe lokalizacje monitorowania obejmują:

• Przewody linii przesyłowych
• Główne tuleje transformatora
• Odłącz styki przełącznika
• Złącza rozdzielnic wysokiego napięcia
• Zaciski kablowe
• Powierzchnie kondensatorów

System pomaga poprawić niezawodność działania sprzętu poprzez monitorowanie w czasie rzeczywistym i funkcje wczesnego ostrzegania.

8. Wartość techniczna zastosowania

Zastosowanie technologii bezprzewodowego monitorowania temperatury znacząco usprawnia zarządzanie pracą systemu elektroenergetycznego.

Kluczowe korzyści obejmują:

• Poprawa bezpieczeństwa i niezawodności sieci energetycznej
• Zmniejszenie wskaźników awaryjności sprzętu
• Minimalizacja czasu trwania i zakresu przerw w dostawie prądu
• Obniżenie kosztów kontroli ręcznej
• Zwiększanie korzyści ekonomicznych i społecznych systemów elektroenergetycznych

Tradycyjna planowa konserwacja stopniowo ewoluuje w konserwację opartą na stanie, wspieraną przez inteligentne technologie monitorowania.

9. Wniosek

Technologia bezprzewodowego monitorowania temperatury odgrywa ważną rolę w zapewnieniu bezpiecznej pracy systemów elektroenergetycznych. Dzięki ciągłemu monitorowaniu i analizowaniu danych dotyczących temperatury można przewidzieć degradację sprzętu i zapobiec potencjalnym awariom.

Wraz z rozwojem technologii Internetu rzeczy (IoT) i budowy inteligentnych sieci, technologia bezprzewodowego monitorowania temperatury będzie odgrywać coraz większą rolę w przyszłym zarządzaniu bezpieczeństwem systemów elektroenergetycznych.
