System monitorowania zasilaczy UPS Acrel: ochrona ciągłości i niezawodności zasilania

22 12, 2025

Co to jest UPS?

UPS (Uninterruptible Power Supply) to urządzenie zasilania awaryjnego, które integruje funkcje konwersji mocy, magazynowania energii i sterowania – kompleksowy system ochrony zasilania obejmujący prostowniki, falowniki, akumulatory, przełączniki statyczne i obwód sterujący s.

Jego podstawowa funkcjonalność obejmuje dwa kluczowe aspekty:

Po pierwsze, gdy zasilanie sieciowe działa normalnie, filtruje zakłócenia sieciowe, takie jak wahania napięcia, przepięcia i harmoniczne, zapewniając odbiorcom stabilną i czystą energię.

Po drugie, w przypadku awarii zasilania sieciowego płynnie przełącza się na energię magazynowaną w akumulatorach (czas przełączania UPS online <10 ms), aby zapobiec awarii sprzętu odbiorczego i utracie danych.

Krytyczne wyjaśnienie: UPS ≠ Tylko bateria! Bateria jest jedynie „elementem magazynującym energię” odpowiedzialnym wyłącznie za magazynowanie energii elektrycznej. Kompletny system UPS wymaga skoordynowanej pracy modułów podstawowych, w tym prostowania, inwersji i przełączania, aby spełnić swoją misję ochrony zasilania.

Topologie UPS głównego nurtu i kluczowe różnice:

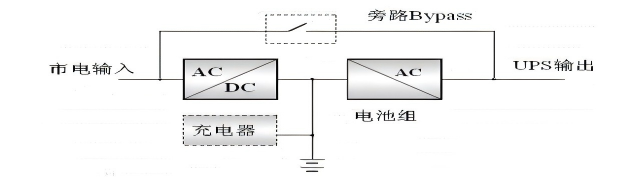

• UPS online: W sposób ciągły zasila obciążenia przez falownik przy zerowym czasie przełączania, zapewniając najwyższą jakość energii. Idealny do zastosowań krytycznych, takich jak sterowanie przemysłowe, placówki medyczne i centra danych (główne scenariusze docelowe).

UPS online dostarcza prąd zmienny obciążenia przez obwód falownika niezależnie od stanu napięcia sieciowego, dzięki czemu falownik jest zawsze sprawny. Podczas przerw w dostawie natychmiast przekształca zmagazynowaną energię akumulatora w energię prądu przemiennego dla obciążenia, zapewniając transfer bez przerw.

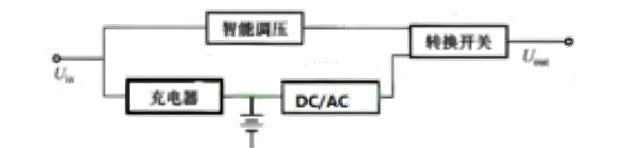

• UPS w trybie gotowości: W normalnych warunkach bezpośrednio dostarcza energię z sieci energetycznej, aktywując falownik tylko podczas przerw w dostawie prądu, których czas przełączania wynosi dziesiątki milisekund. Nadaje się do niekrytycznych obciążeń, takich jak komputery i routery.

1. Ładowarka: ładuje i ładuje akumulator podczas normalnego działania sieci.
2. Inwerter DC/AC: pozostaje nieaktywny, gdy obecne jest napięcie; podczas przerw w pracy konwertuje prąd stały (z akumulatora) na prąd przemienny dla obciążeń, z przebiegami wyjściowymi obejmującymi falę prostokątną, falę quasi-kwadratową lub falę sinusoidalną.
3. Przełącznik transferu: łączy moc wejściową z obciążeniami podczas normalnej pracy; odłącza zasilanie i podłącza falownik podczas przerw w pracy, aby kontynuować zasilanie odbiorników.
4. Automatyczny regulator napięcia: Reguluje i stabilizuje napięcie wyjściowe, gdy jest obecne napięcie.

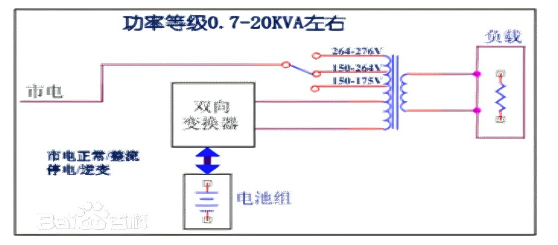

• UPS Line-Interactive: Zapewnia częściową regulację napięcia z czasem przełączania pomiędzy typami online i standby. Nadaje się do małych środowisk biurowych.

Podczas normalnej pracy z sieci zapewnia lepszą moc do odbiorników poprzez inteligentną regulację transformatora z przełączaniem zaczepów, podczas gdy falownik pracuje w trybie odwrotnym, ładując akumulator. Podczas przerw w pracy odbiorniki są całkowicie zasilane energią akumulatorową poprzez falownik. Ten dwukierunkowy konwerter działa zarówno jako falownik, jak i ładowarka.

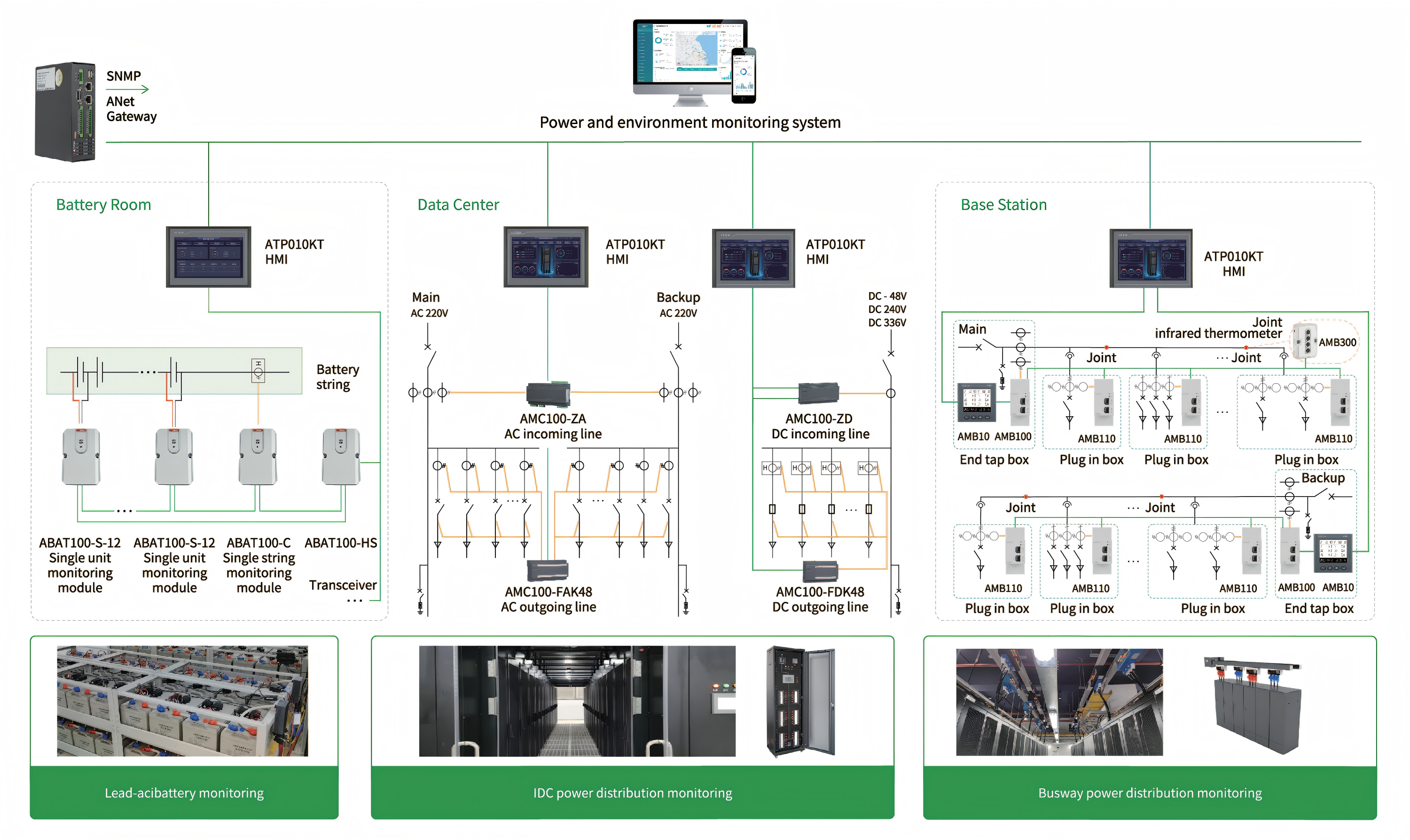

Rozwiązania Acrel:

Monitorowanie baterii

• Całodobowe monitorowanie online w celu wczesnego wykrywania komórek o obniżonej wydajności
• Dostępne trzy zakresy napięć: konfiguracje 2 V, 6 V i 12 V pasujące do większości typów akumulatorów
• Monitorowanie napięcia, rezystancji wewnętrznej i temperatury elektrody ujemnej dla każdego ogniwa
• Instalacja typu „plug and play” – proste okablowanie między biegunami nie wymaga specjalistycznego szkolenia

• Całodobowe monitorowanie online prądu ładowania/rozładowania i temperatury otoczenia
• Posiada izolację optyczną i obsługę protokołu MODBUS dla bezproblemowej integracji z systemami monitorowania innych firm
• Zapewnia wysoką niezawodność i stabilną pracę
